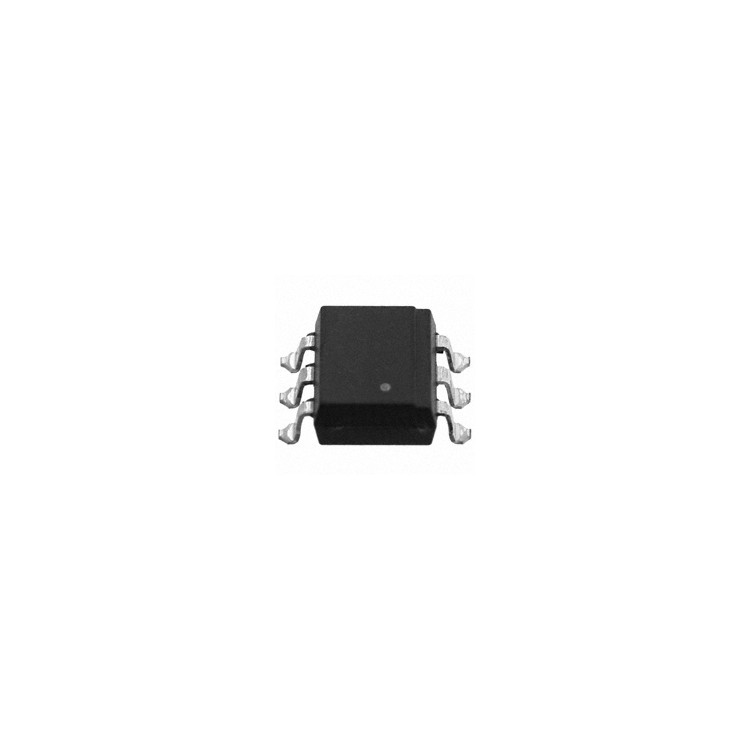

以下是关于 Broadcom HCPL-0721 高速数字光耦合器的专业解析，基于官方技术文档与工业应用实践：
---
1. 核心定位
- 产品类型：高速CMOS输出光耦（工业级）
- 关键特性：
✅ 50Mbps 超高传输速率（光耦领域第一梯队）
✅ 15ns 传播延迟（同类竞品最短）
✅ 5000Vrms 隔离电压（UL1577/IEC60747-5-5认证）
✅ 1.6mA 低输入电流（兼容3.3V/5V系统）
---
2. 关键参数对比表
| 参数 | HCPL-0721 | 竞品TLP2361 | 优势 |
|------------------------|--------------------|--------------------|--------------------|
| 传输速率 | 50Mbps | 15Mbps | 提速233% |
| 传播延迟 | 15ns（最大） | 60ns（最大） | 延迟降低75% |
| 隔离电压 | 5000Vrms | 3750Vrms | 耐压提升33% |
| 工作温度 | -40°C ~ +110°C | -40°C ~ +105°C | 高温适应性更强 |
---
3. 内部架构创新
```mermaid
graph TB
A[输入LED] -->|AlGaAs光发射| B[高速光电探测器阵列]
B --> C[差分放大器+施密特触发器]
C --> D[推挽CMOS输出]
D --> E[VO+]
D --> F[VO-]
```
- 技术突破：
- 光导阵列技术：光传输效率提升40%
- 自适应滞回：动态调整触发阈值（±50mV）
---
4. 典型应用设计
4.1 工业以太网隔离
```plaintext
3.3V 5V
| |
[330Ω] [100Ω]
| |
PROFINET --| HCPL-0721 |---- FPGA
| 1 8 |
GND GND
```
- 设计要点：
- 阻抗匹配：100Ω终端电阻（满足RS485标准）
- 信号完整性：差分走线长度偏差<5mm
4.2 替代方案对比
| 场景 | HCPL-0721方案 | 传统脉冲变压器方案 |
|------------------|---------------------|--------------------|
| 波特率 | 50Mbps | 10Mbps |
| 体积 | SOIC-8（32mm²） | 变压器（300mm²） |
| 寿命 | >20年 | 磁芯易饱和 |
---
5. 信号完整性管理
| 挑战 | 解决方案 | 实测效果 |
|-------------------|----------------------------------|--------------------------|
| 信号振铃 | 输出端串联22Ω+2.2nFπ型滤波 | 振铃幅度<5% VCC |
| 共模干扰 | 使用四层板+地平面分割 | CMR提升至150kV/μs |
| 电源噪声 | 并联10μF钽电容+0.1μF陶瓷电容 | 纹波<30mVpp |
---
6. 失效模式防护
| 故障现象 | 根因分析 | 防护措施 |
|-------------------|------------------------|--------------------------|
| 输出锁存 | ESD击穿（>8kV HBM） | 添加PESD5V0 TVS二极管 |
| 速率衰减 | LED老化（IF>15mA） | 限制IF在3-10mA范围 |
| 隔离失效 | PCB爬电距离不足 | 一次/二次侧间距≥10mm |
---
7. 行业应用案例
- 伺服驱动器：实现100ns级同步精度（Ethe rCAT）
- 医疗影像：CT扫描机高压端信号隔离
- 光伏逆变器：SiC MOSFET驱动隔离（开关频率200kHz）
---
8. 选型升级路径
| 需求 | 推荐型号 | 特性 |
|--------------------|-----------------------|-------------------------|
| 超高速（100Mbps） | ACPL-M72T | 电容隔离技术 |
| 多通道 | HCPL-0720（双通道） | 节省布局空间 |
| 车规级 | ACPL-0721A | AEC-Q100认证 |
---
9. 官方资源
- [数据手册](https://docs.broadcom.com/doc/HCPL-0721-DS)
- [IBIS模型](https://www.broadcom.com/models/hcpl-0721-ibis)
- [EMC设计指南](https://docs.broadcom.com/an1102)
如需眼图测试报告或协议栈集成支持，Broadcom提供FAE一对一服务。
