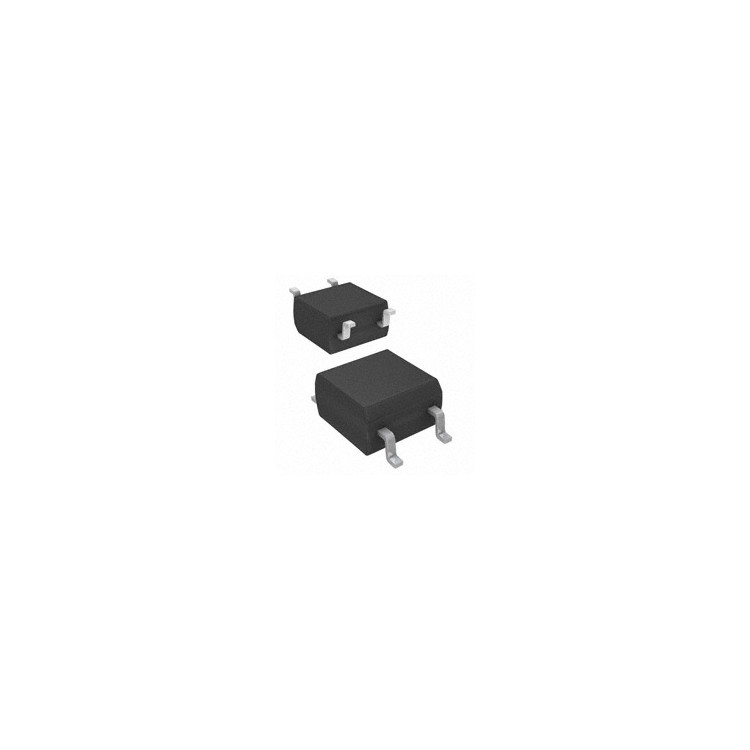

HCNR201

以下是关于 Broadcom HCNR201 高精度线性光耦合器的专业解析，结合官方技术文档与工业应用实践：

---

 1. 核心定位

- 产品类型：模拟信号隔离光耦（非数字式）

- 关键特性：

  ✅ 0.01%线性度（行业顶尖水平）

  ✅ 15kV/μs共模抑制比（CMR）

  ✅ -40°C ~ +85°C 宽温工作

  ✅ 双光电二极管架构（输入/输出匹配优化）

---

 2. 关键参数速览

| 参数               | 规格                          | 测试条件              |

|------------------------|-----------------------------------|--------------------------|

| 线性误差           | ±0.01%（最大）                   | IF=10mA, VOUT=10V        |

| 传输增益（K3）     | 1±0.05（可调）                   | 外部电阻配置             |

| 带宽               | >1MHz（-3dB）                    | RL=10kΩ, CL=10pF         |

| 隔离电压           | 5000Vrms（1分钟）                | UL1577认证               |

| 输入二极管压降     | 1.5V（典型）                     | IF=10mA                  |

---

 3. 内部架构与原理

```mermaid

graph TB

    A[输入LED] -->|光耦合| B[PD1:反馈光电二极管]

    A -->|光耦合| C[PD2:输出光电二极管]

    B --> D[运放反馈控制]

    C --> E[输出电流IOUT]

```

- 闭环控制原理：

  PD1检测LED光强并反馈至前端，动态调节IF以保持传输线性度。

---

 4. 典型应用电路

 4.1 电压隔离传输

```plaintext

         +15V               +15V

          |                  |

         [R1]              [R2]

          |                  |

Vin ----| HCNR201 |---- Vout

          | 1    6 |

         GND     [R3]--- GND

```

- 设计要点：

  - R1 = (Vin - VF)/IF（例：Vin=5V → R1≈350Ω）

  - R2/R3决定增益：Vout/Vin ≈ R2/R3（需匹配PD1/PD2效率比K3）

 4.2 电流环隔离（4-20mA）

- 优势：

  - 消除地环路干扰（PLC系统常见问题）

  - 比传统隔离放大器成本低50%

---

 5. 性能优化指南

| 设计挑战      | 解决方案                      | 效果验证              |

|-------------------|----------------------------------|--------------------------|

| 温漂补偿         | 选用低温漂电阻（±25ppm/°C）      | 全温区线性误差<±0.02%    |

| 高频噪声抑制     | 输出端并联100pF电容              | 带宽保持1MHz时SNR>70dB   |

| 长期稳定性       | 控制IF≤20mA（避免LED老化加速）    | 寿命>15年（@25°C）       |

---

 6. 失效模式与防护

| 故障现象      | 根因分析            | 改进措施              |

|-------------------|------------------------|--------------------------|

| 输出非线性       | PD1/PD2匹配偏差        | 选择K3=1±0.02的筛选级    |

| 信号漂移         | 环境光干扰             | 使用黑色环氧树脂封装版本  |

| 隔离失效         | PCB爬电距离不足        | 确保一次/二次侧间距≥8mm  |

---

 7. 行业应用案例

- 工业传感器：

  - 应变桥信号隔离（0-10mV→0-10V转换）

- 医疗设备：

  - 心电图机（ECG）前置放大隔离

- 电力监控：

  - 电流互感器（CT）信号隔离采样

---

 8. 选型替代建议

| 需求场景       | 推荐型号          | 差异化优势          |

|--------------------|-----------------------|-------------------------|

| 更高精度           | HCNR200（±0.005%线性度） | 医疗级校准              |

| 低成本替代         | IL300（±0.1%线性度）  | 价格低40%               |

| 数字隔离需求       | ACPL-M46T（50Mbps）   | 高速但仅支持数字信号    |

---

 9. 官方资源

- [数据手册](https://docs.broadcom.com/doc/HCNR201-DS)

- [SPICE模型](https://www.broadcom.com/models/hcnr201-spice)

- [应用笔记AN-1074](https://docs.broadcom.com/an1074)

如需具体电路的噪声分析或温漂补偿计算工具，可联系Broadcom FAE获取定制支持。
