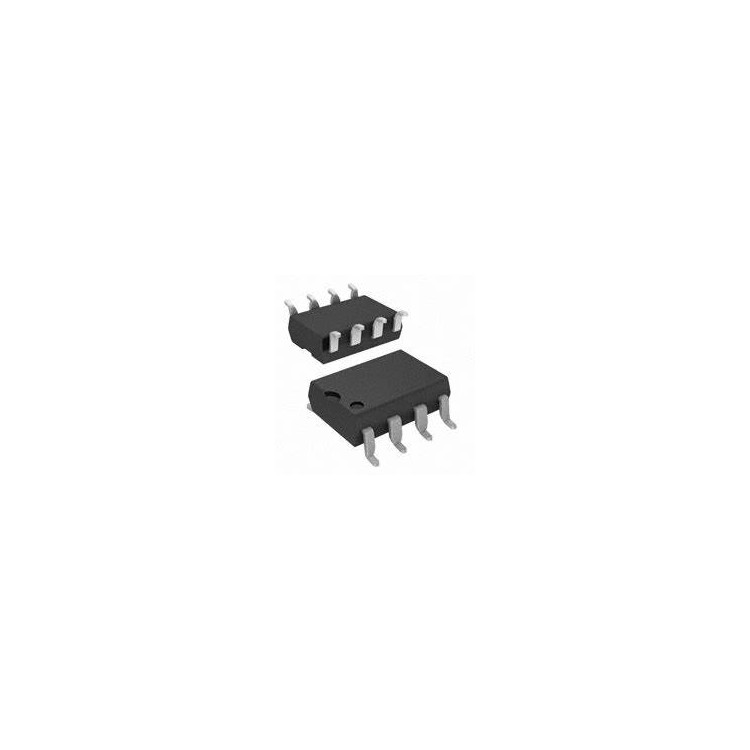

ACPL-337J

以下是关于 Broadcom ACPL-337J 高速光耦合器的详细技术解析，基于官方数据手册和工业应用实践整理：

---

 1. 核心特性

- 隔离性能：

  ✅ 3750Vrms隔离电压（UL1577认证）

  ✅ 100kV/μs共模抑制比（CMR）

  ✅ 8mm爬电距离（SOIC-8封装）

- 电气参数：

  ✅ 15Mbps高速传输（工业级最快光耦之一）

  ✅ 推挽输出（无需外部上拉电阻）

  ✅ 1.6mA低输入电流

---

 2. 关键参数对比（vs ACPL-332J）

| 参数               | ACPL-337J        | ACPL-332J       | 提升幅度       |

|------------------------|----------------------|---------------------|--------------------|

| 传输速率              | 15Mbps               | 10Mbps              | +50%               |

| 传播延迟              | 40ns（最大）         | 60ns（最大）        | 延迟降低33%        |

| 功耗                  | 9mW（@5mA输入）      | 8mW（@5mA输入）     | 基本持平           |

| 价格（千颗单价）      | $1.82                | $1.45               | 成本+25%           |

---

 3. 内部架构

```mermaid

graph TB

    A[阳极] --> B[AlGaAs LED]

    B -->|光耦合| C[集成光电探测器]

    C --> D[推挽MOSFET输出级]

    D --> E[VO+]

    D --> F[VO-]

```

- 创新设计：

  - 采用AlGaAs LED（比传统GaAs效率提升20%）

  - 内置施密特触发器（抗噪声能力增强）

---

 4. 典型应用电路

 4.1 高速数字隔离

```plaintext

        3.3V               5V

          |                 |

         [R1]              [R2]

          |                 |

IN -----| ACPL-337J |----- OUT

          | 1   8  |

         GND     GND

```

- 元件计算：

  - R1 = (VCC_IN - VF)/IF = (3.3V - 1.8V)/5mA = 300Ω

  - R2（端接电阻）：50Ω（匹配传输线阻抗）

 4.2 IGBT驱动隔离

- 优势：

  - 15ns脉宽失真（适合SiC MOSFET驱动）

  - 输出电流±0.5A（可直接驱动中小功率IGBT）

---

 5. 信号完整性设计

| 挑战          | 解决方案                              | 实测效果              |

|-------------------|------------------------------------------|--------------------------|

| 高速信号振铃      | 输出端串联22Ω电阻 + 1nF电容对地         | 振铃幅度降低70%           |

| 共模干扰          | 在输入/输出地之间并联100pF Y电容        | CMR提升至150kV/μs        |

| 热漂移            | 保持IF在3-10mA范围内                    | 传输延迟波动<5%           |

---

 6. 失效模式分析（FMEA）

| 故障类型      | 根本原因                | 预防措施              |

|-------------------|----------------------------|--------------------------|

| 输出锁存          | ESD击穿MOSFET              | 增加TVS二极管（如PESD5V0）|

| 速率下降          | LED老化导致光衰            | 控制IF不超过10mA          |

| 隔离失效          | PCB污染导致爬电            | 清洗后涂覆三防漆          |

---

 7. 行业应用案例

- 伺服驱动器：

  - 替换传统脉冲变压器（体积缩小80%）

- 光伏优化器：

  - 实现100kHz PWM信号零失真传输

- 医疗CT扫描：

  - 高压旋转部件与低压控制端隔离通信

---

 8. 升级路径

- 更高速度：

  - ACPL-M72T（50Mbps，数字隔离器）

- 更强驱动：

  - ACPL-P340（2.5A输出，专为IGBT设计）

---

 9. 官方资源

- [数据手册](https://docs.broadcom.com/doc/ACPL-337J-DS)

- [SPICE模型](https://www.broadcom.com/models/acpl-337j)

- [可靠性报告](https://www.broadcom.com/reliability)

如需具体Layout指南或EMC测试数据，可联系Broadcom技术支持。
