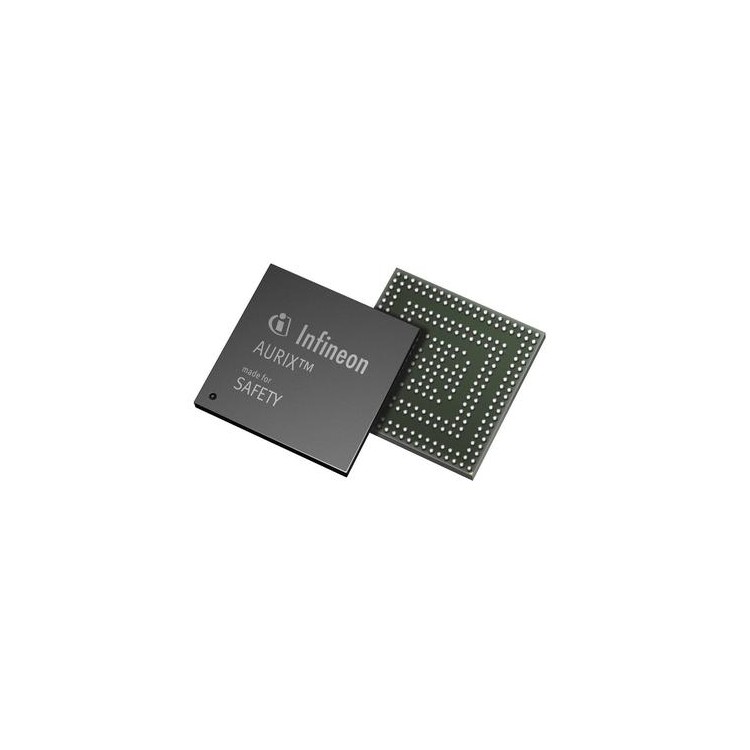

以下是 AURIX™ TC397 的详细介绍，基于英飞凌（Infineon）官方技术资料整理：
---
1. 核心架构
- 内核：TriCore™ TC1.6P 三核架构（3×32-bit CPU）
- 每个内核包含：
- 主核：300 MHz 高性能CPU（带DSP指令）
- 从核：锁步核（Lockstep Core），用于功能安全（ASIL-D）
- 性能：
- 900 DMIPS（三核全速运行）
- 硬件浮点单元（FPU）
- 内存保护单元（MPU）
---
2. 存储资源
- 程序存储器：
- 8 MB Flash（带ECC，支持分区擦写）
- 64 KB DFlash（数据Flash，模拟EEPROM）
- RAM：
- 720 KB SRAM（带ECC，包括局部TCM内存）
- 外部总线接口：
- EBU（支持SDRAM、NOR Flash等）
---
3. 外设与接口
安全相关
- 安全模块：
- HSM（硬件安全模块，支持AES-128/256, SHA-2）
- SMU（安全监控单元，ASIL-D合规）
- 故障采集单元（FCE）
通信接口
- CAN FD：6×（支持CAN 2.0B和CAN FD）
- 以太网：2×10/100 Mbps MAC（需外接PHY）
- FlexRay：2×（支持v2.1，用于汽车总线）
- 串行接口：
- 8×ASC（UART/LIN）
- 6×QSPI（支持闪存扩展）
- 3×I2C
模拟外设
- ADC：
- 3×12-bit SAR ADC（1.1 MSPS，共32通道）
- 1×Delta-Sigma ADC（24-bit，用于高精度采集）
- PWM：
- 12×CCU6（捕获/比较单元，用于电机控制）
- 6×GPT12（通用定时器）
其他
- DMA：16通道（支持外设到内存高效传输）
- 加密加速：真随机数发生器（TRNG），AES/SHA硬件加速
---
4. 封装与引脚
- 封装：BGA-516（27×27 mm，0.8 mm间距）
- 工作温度：-40°C 至 +125°C（车规级）
- 电源管理：多电压域（1.3V内核，3.3V/5V I/O）
---
5. 开发支持
工具链
- IDE：
- AURIX Development Studio（基于Eclipse，免费）
- Tasking/HighTec/Green Hills（需许可证）
- 调试工具：
- Infineon DAP MiniWiggler
- Lauterbach TRACE32
软件资源
- iLLD（底层驱动库）
- MCAL（AUTOSAR兼容驱动）
- 安全固件（HSM固件示例）
---
6. 典型应用
- 电动汽车：BMS（电池管理）、OBC（车载充电机）
- ADAS：雷达/摄像头控制单元
- 动力总成：电机控制器（支持FOC算法）
- 功能安全系统：符合ISO 26262 ASIL-D
---
7. 关键优势
- 车规级可靠性：AEC-Q100认证，满足ISO 26262 ASIL-D
- 高性能计算：三核+HSM，适合实时控制与安全关键应用
- 丰富通信接口：CAN FD+FlexRay+以太网，支持车载网络
---
8. 相关型号对比
| 型号 | 内核 | Flash | 安全等级 | 封装 |
|--------------------|------------|--------|--------------|------------|
| TC387 | 双核TC1.6P | 4 MB | ASIL-D | BGA-516 |
| TC297 | 单核TC1.6P | 2 MB | ASIL-B | LQFP-176 |
| TC365 | 双核TC1.6P | 8 MB | ASIL-D | BGA-516 |
---
9. 注意事项
- 开发复杂度：需熟悉TriCore架构和AUTOSAR标准
- 电源设计：多电压域需严格遵循官方电源树
- 散热管理：全速运行需考虑PCB散热设计
---
10. 参考资料
- [TC397数据手册](https://www.infineon.com/cms/en/product/microcontroller/32-bit-tricore-microcontroller/32-bit-tricore-aurix-tc3xx/)
- [AURIX Development Studio下载](https://www.infineon.com/aurixdevelopmentstudio)
- [iLLD驱动库文档](https://www.infineon.com/aurix-illd)
如需具体应用指导（如CAN FD配置或HSM加密），可进一步说明需求！
