STM32G030F6P6TR

以下是 STM32G030F6P6TR 的详细规格和特性分析，基于意法半导体（STMicroelectronics）的官方资料整理：

---

 1. 核心与性能

- 内核：32-bit ARM Cortex-M0+，最高主频 64 MHz

- 指令集：Thumb-2，支持硬件乘法器（32-bit）和除法器

- 性能：约 55 DMIPS（Dhrystone 2.1）

- 电源电压：1.7V 至 3.6V（低电压运行能力）

- 功耗：

  - 运行模式：~100 µA/MHz（动态功耗）

  - 停止模式（保留 RAM）：~2.5 µA

  - 待机模式：~0.3 µA（RTC 关闭时）

---

 2. 存储资源

- Flash：32 KB（支持读写保护，可分区为 2×16 KB）

- SRAM：8 KB（无硬件校验功能）

---

 3. 外设接口

- GPIO：最多 26 个（部分支持 5V 容耐，复用功能灵活）

- 定时器：

  - 16-bit 高级定时器（TIM1，支持 PWM 和死区控制）

  - 16-bit 通用定时器 ×3（TIM3、TIM14、TIM16）

  - 低功耗定时器（LPTIM1）

- 通信接口：

  - USART ×2（支持 LIN、IrDA）

  - SPI/I2S ×1（主/从模式，最高 8 Mbit/s）

  - I2C ×1（支持 SMBus/PMBus，最高 1 Mbit/s）

- ADC：12-bit ×1（10 通道，1 MSPS 采样率）

- 比较器：模拟比较器 ×1

---

 4. 封装与引脚

- 封装：TSSOP-20（紧凑型封装，6.5×4.4 mm）

- 引脚分配：

  - 20 引脚中包括 16 个 GPIO，部分复用为通信接口或模拟输入。

  - 无专用 USB 或 CAN 接口（需注意型号差异）。

---

 5. 低功耗特性

- 多种省电模式：睡眠（Sleep）、停止（Stop）、待机（Standby）

- 快速唤醒：从停止模式唤醒时间约 5 µs

- VBAT 支持：可为 RTC 和备份寄存器提供独立电源

---

 6. 开发支持

- IDE 兼容性：

  - STM32CubeIDE（官方免费工具）

  - Keil MDK、IAR Embedded Workbench（需许可证）

- 调试接口：SWD（Serial Wire Debug，占用 2 引脚）

- 软件库：

  - STM32CubeG0（提供 HAL/LL 驱动库及代码示例）

  - STM32CubeMX（图形化引脚配置工具）

---

 7. 典型应用场景

- 低成本消费电子：遥控器、LED 控制

- 传感器节点：温湿度传感器、低功耗数据采集

- 工业控制：小型 PLC、电机驱动（PWM 控制）

- 替代 8/16-bit MCU：提升性能且保持成本优势

---

 8. 关键优势

- 极 致性价比：G0 系列中资源最精简的型号之一，适合成本敏感型设计。

- 小封装：TSSOP-20 适合空间受限的 PCB 设计。

- 低功耗优化：适合电池供电设备（如 IoT 终端）。

---

 9. 相关型号对比

| 型号               | Flash | SRAM | 封装       | 差异点                  |

|--------------------|-------|------|------------|-------------------------|

| STM32G031F6P6      | 32KB  | 8KB  | TSSOP-20   | 增加硬件 AES 加密       |

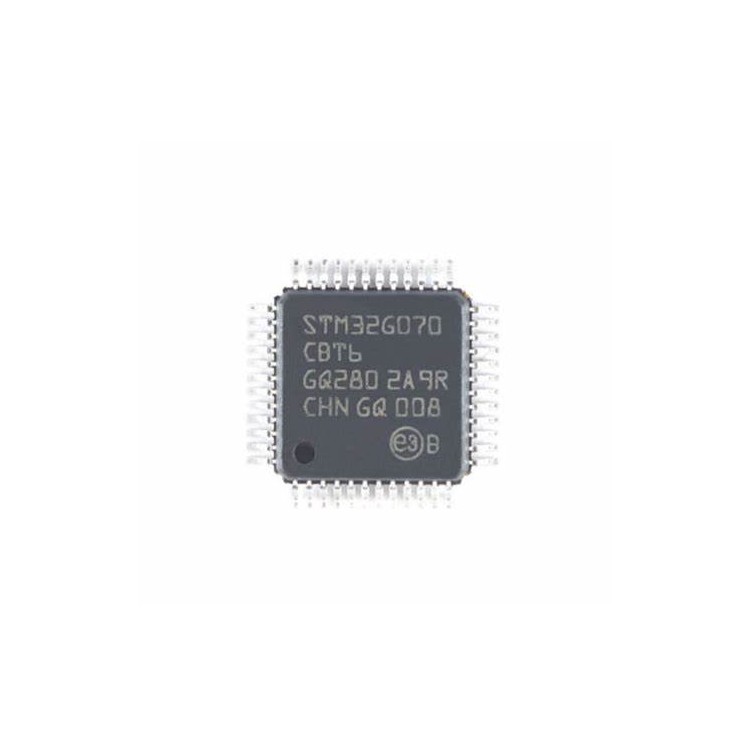

| STM32G070KBT6      | 128KB | 36KB | LQFP-32    | 更多外设（USB、更多定时器） |

| STM32G041F6P6      | 32KB  | 8KB  | TSSOP-20   | 增加 CAN 2.0B 接口      |

---

 10. 注意事项

- 无 USB/CAN：需选择 STM32G07x/G04x 系列获得这些功能。

- Flash 容量限制：32 KB 可能不适合复杂固件（需评估代码大小）。

- 调试接口占用：仅 SWD 可用，无 JTAG 支持。

---

 11. 参考资料

- [STM32G030F6P6TR 数据手册](https://www.st.com/resource/en/datasheet/stm32g030f6.pdf)

- [STM32G0 参考手册（RM0454）](https://www.st.com/resource/en/reference_manual/rm0454-stm32g0x0-advanced-armbased-32bit-mcus-stmicroelectronics.pdf)

- [STM32CubeG0 固件库](https://www.st.com/en/embedded-software/stm32cubeg0.html)

如需具体电路设计或代码配置（如 GPIO 初始化、ADC 采样等），可进一步说明需求！
