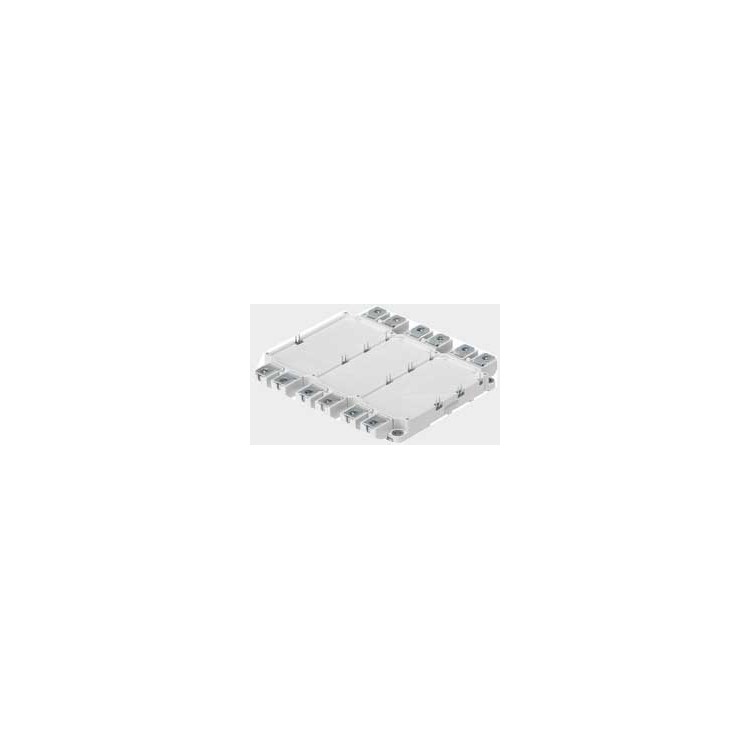

热处理设备IGBT模块技术详解
热处理设备（如感应加热炉、电阻炉、激光热处理系统）中的IGBT模块需应对 高频开关、大电流冲击、持续高温 等严苛工况，是电能-热能高效转换的核心部件。以下是专业级技术解析：
---
一、热处理IGBT核心需求
| 参数 | 技术要求 | 典型应用场景 |
|-------------------|-----------------------------------------------------------------------------|-------------------------|
| 电压等级 | 600V~1700V（感应加热） / 3300V（大型熔炼炉） | 20kHz高频感应淬火设备 |
| 电流能力 | 持续电流200A~3000A（与功率正相关） | 1MW电阻炉需1200V/1500A |
| 开关频率 | 1kHz~50kHz（感应加热） / 100Hz~1kHz（电阻加热） | 电磁炉常用20kHz~40kHz |
| 耐温能力 | 结温（T<sub>j</sub>）≥150℃，外壳温度监测必备 | 连续工作的铝合金淬火线 |
| 可靠性 | 功率循环次数＞10万次（ΔT<sub>j</sub>=80K） | 汽车零部件热处理生产线 |
---
二、主流热处理IGBT模块选型
1. 高频感应加热（10kHz~50kHz）
- Infineon FF300R 12KE3（1200V/300A）
- EconoDUAL 3封装，适配EFD感应加热电源
- 开关损耗E<sub>on</sub>+E<sub>off</sub>=15mJ（@25kHz）
- ROHM SCT3160KL（1200V/60A SiC MOSFET）
- 碳化硅器件用于超高频（＞50kHz）精密热处理
2. 大功率电阻加热（50kW~1MW）
- Mitsubishi CM600DY-24H（1700V/600A）
- 7代NX芯片，用于艾伯纳工业电阻炉
- 水冷设计，支持多模块并联
- 中车时代 TG1000R33HZ（3300V/1000A）
- 国产自主方案，用于钢铁行业退火炉
3. 激光热处理电源
- SEMIKRON SKM200GB12T4（1200V/200A）
- 低电感封装（＜15nH），适配IPG激光器电源
- 集成电流传感器，控制精度±1%
---
三、关键技术方案
1. 高频谐振控制
- LLC拓扑：零电压开关（ZVS）降低损耗（如TI UCC256404驱动）
- 动态频率跟踪：DSP实时调整频率匹配负载（如STM32F334）
2. 热管理设计
- 双面水冷：英飞凌.XT技术（热阻低至0.01K/W）
- 相变材料：Laird Tpcm800（瞬态散热功率＞500W/cm²）
3. 保护电路
- 三电平DESAT检测：响应时间＜1μs（防止过流烧毁）
- 有源钳位：抑制关断电压尖峰（如TVS二极管SMCJ170A）
---
四、国产替代方案
| 厂商 | 型号 | 对标国际型号 | 应用案例 |
|----------------|------------------|---------------------|-------------------------|
| 斯达半导体 | SD400S120-HT | FF400R 12KE3 | 振华感应淬火设备 |
| 宏微科技 | HM200R17E4-HT | CM200DY-24H | 华工激光热处理系统 |
| 比亚迪半导体| BYD800R33H | FZ800R33HL3 | 宝钢连续退火生产线 |
---
五、选型计算指南
1. 电流估算
```math
I_{RMS} = \frac{P_{heat}}{\eta \times V_{DC} \times PF}
```
（例：200kW系统@1200V，效率95% → 约175A，需选300A模块）
2. 散热验证
- 水冷流量≥10L/min·模块（ΔT＜10K）
- 热界面材料：液态金属（如GaInSn合金）
3. 降额标准
- 电压降额：V<sub>DC</sub>≤80% V<sub>CES</sub>
- 频率降额：f<sub>sw</sub>≤70% 规格书最大值
---
六、典型失效与对策
| 故障现象 | 根本原因 | 解决方案 |
|---------------|----------------------|---------------------------------|
| 谐振失谐 | 负载阻抗突变 | 增加频率自动跟踪算法 |
| 模块炸裂 | 缓冲电路失效 | 采用RCD+TVS双重保护（C≈0.47μF） |
| 驱动电源损坏 | 高频干扰耦合 | 改用光纤隔离驱动（如HCPL-316J） |
---
七、未来趋势
- 全碳化硅系统：
Wolfspeed XM3 1700V SiC模块（开关损耗降低70%）
- 数字孪生控温：
基于AI的加热曲线优化（如Siemens Process Simulate）
---
数据获取渠道
- 国际标准：IEC 60519-1（电热设备安全标准）
- 仿真模型：PLECS/PSpice官方库（英飞凌官网下载）
- 行业报告：《中国热处理行业协会技术发展白皮书》
