智能电网IGBT模块技术详解
智能电网（Smart Grid）中的IGBT模块是电力电子化电网的核心器件，承担着 柔性输电、电能质量治理、分布式能源接入 等关键任务，需满足 超高可靠性、快速响应、多场景适配 等严苛要求。以下是专业级技术解析：
---
一、智能电网对IGBT的核心需求
| 应用场景 | 技术挑战 | IGBT关键指标 |
|----------------------|-----------------------------------------------------------------------------|------------------------------------------|
| 柔性直流输电（HVDC） | ±800kV高压下的串联均压与损耗控制 | 6.5kV/4kA，功率循环能力＞50万次 |
| STATCOM/SVG | 毫秒级无功补偿响应速度 | 开关频率≥2kHz，E<sub>on</sub>+E<sub>off</sub>＜30mJ |
| 固态变压器（SST） | 高频隔离（10kHz+）与多端口能量路由 | 1700V SiC混合模块，结温≥175℃ |
| 故障限流器 | 10μs内实现短路电流阻断 | 短路耐受能力≥5ms@200% I<sub>nom</sub> |
---

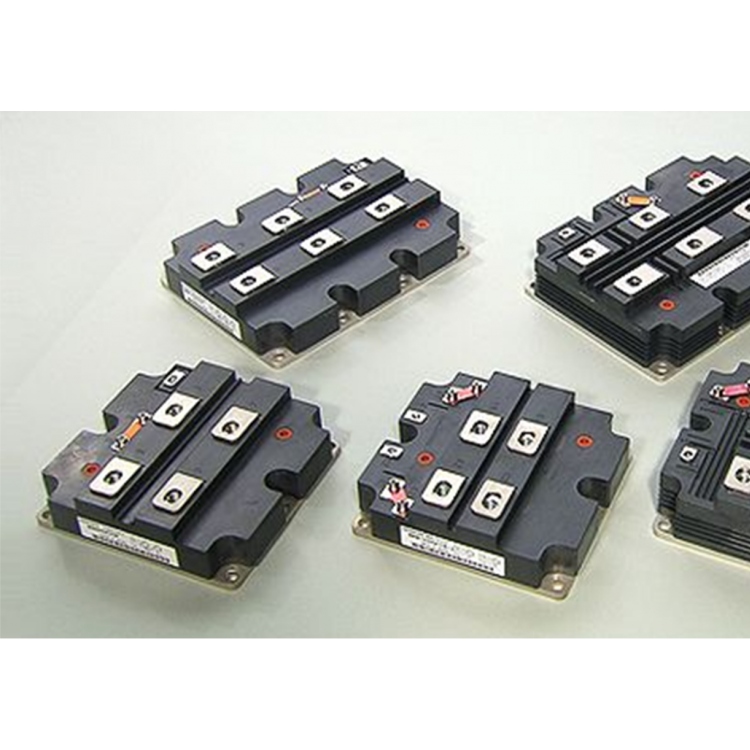

二、典型智能电网IGBT模块
1. 特高压直流输电（HVDC）
- Infineon FZ3600R65HP4（6500V/3600A）
- PrimePACK™ HV封装，用于张北柔直工程
- 银烧结技术，热阻低至0.008K/W
- 中车时代 TG5000R65HZ（6500V/5000A）
- 国产首款通过CQC认证的压接式模块
2. 动态无功补偿（STATCOM）
- Mitsubishi CM600DY-34H（1700V/600A）
- 34mm封装，三电平NPC拓扑，响应时间＜1ms
- SEMIKRON SKM400GB17E4（1700V/400A）
- 集成电流传感器，适配南瑞PCS-9580装置
3. 固态变压器（SST）
- ROHM SCT3040KR（1200V/40A SiC MOSFET）
- 高频特性（100kHz），替代传统工频变压器
---
三、关键技术突破
1. 芯片级创新
- 逆导型RC-IGBT（三菱NX系列）：消除反并联二极管寄生电感
- 微沟槽栅+场终止（英飞凌EDT2）：导通损耗降低20%
2. 封装革命
- 双面水冷（DSC）：英飞凌.XT技术（热阻降低30%）
- 无绑定线压接：赛米控SKiN技术（功率循环能力提升10倍）
3. 系统级控制
- 多模块串联均压：动态门极电阻调节算法
- 数字孪生预测：ANSYS Twin Builder实现寿命实时评估
---
四、国产化进展
| 厂商 | 突破型号 | 对标国际型号 | 应用案例 |
|----------------|---------------------|---------------------|-------------------------|
| 中车时代 | TG3000R33HZ | Infineon FZ2400R33HL3 | 厦门柔直工程 |
| 斯达半导体 | SD2000S170-SG | CM300DY-24H | 许继电气STATCOM |
| 士兰微 | SL1000R25E-HV | SKM1000GB17E4 | 特变电工新能源接入 |
---
五、选型与验证
1. 电压裕量计算
```math
V_{block} ≥ 1.25 \times V_{system\_max}
```
（例：35kV系统需选45kV串联模块组）
2. 可靠性验证标准
- CIGRE TB 654（HVDC阀测试规范）
- IEC 62501（柔性输电变流器标准）
3. 散热设计极限
- 液冷流量≥15L/min·模块（ΔT＜10K）
- 热界面材料：相变金属
---
六、未来趋势
- 全碳化硅智能电网：
Wolfspeed 15kV SiC模块（损耗降低70%）
- AI驱动预测维护：
基于机器学习的故障提前预警（如西门子MindSphere平台）
---
数据获取渠道
- 国际标准：IEEE 1547（分布式能源并网标准）
- 国产白皮书：《国家电网电力电子器件发展路线图》
- 测试平台：
- 国家能源智能电网研发中心（北京）
- 欧洲KEMA实验室（10kA短路测试能力）
