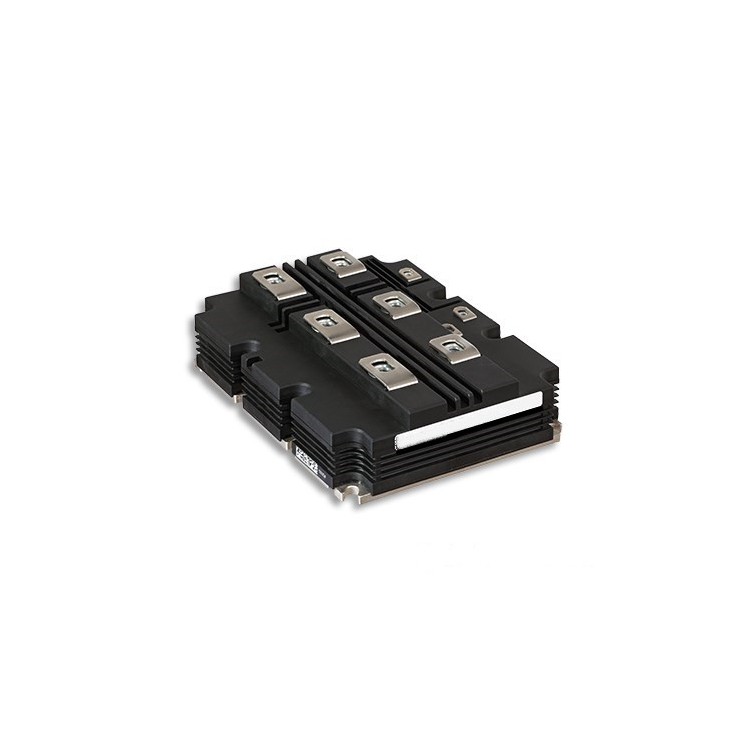

特高压IGBT模块

 特高压IGBT模块技术详解

特高压（UHV，通常指电压等级≥3.3kV）IGBT模块是电力电子领域的“金字塔尖”技术，主要应用于高压直流输电（HVDC）、柔性交流输电（FACTS）、大功率工业变流器等场景。以下是其核心技术要点：

---

 1. 特高压IGBT模块的核心特点

| 特性          | 技术要求                                  | 挑战                                  |

|-------------------|---------------------------------------------|------------------------------------------|

| 电压等级      | 3.3kV~6.5kV（最高达8.5kV实验型号）          | 耐压设计、电场均匀化                      |

| 电流能力      | 数百安培至千安级（如6.5kV/600A模块）        | 低导通损耗（Vce<3V）与散热平衡            |

| 开关频率      | 500Hz~2kHz（高压下开关损耗主导）            | 降低关断过电压（dv/dt控制）               |

| 可靠性        | 寿命>20年（电力系统标准）                   | 抗辐照、抗局放（Partial Discharge）设计   |

---

 2. 关键技术突破

 2.1 芯片设计与工艺

- 元胞结构：

  - 沟槽栅+场终止层（如英飞凌的TG-FS技术），减少导通电阻（Rce）。

  - 逆导型IGBT（RC-IGBT）：集成反并联二极管，简化模块结构（三菱电机专利）。

- 材料优化：

  - 超薄晶圆（<100μm）降低导通损耗，但需解决机械强度问题。

 2.2 封装技术

- 压接式封装（Press-Pack）：

  - 无焊线设计，避免键合线脱落（如ABB的StakPak系列）。

  - 双面散热，热阻降低40%（中车时代电气TG400A-33模块）。

- 银烧结技术：

  - 替代传统焊料，工作结温提升至175℃（英飞凌.XT技术）。

 2.3 驱动与保护

- 主动门极驱动（AGD）：

  - 动态调节栅极电阻（Rg），抑制关断电压尖峰（如赛米控的SKYPER™）。

- 多级保护：

  - DESAT检测（<1μs响应）+ Vce监测 + 温度冗余保护。

---

 3. 主流厂商与典型型号

| 厂商         | 代表型号               | 参数               | 应用场景                |

|------------------|---------------------------|-----------------------|---------------------------|

| 英飞凌       | FZ3600R17HP4             | 6.5kV/3.6kA          | HVDC换流阀                 |

| 三菱电机     | CM600HG-130H             | 6.5kV/600A           | 柔性直流输电（VSC-HVDC）    |

| ABB          | 5SNA 2400E170300         | 4.5kV/2.4kA          | 大功率工业变流器            |

| 中车时代电气 | TG600A-65                | 6.5kV/600A           | 中国特高压工程（如张北柔直） |

| 西电/国网智研| ZA-3300                  | 3.3kV/1.2kA          | 国产化替代项目              |

---

 4. 特高压应用场景

- 高压直流输电（HVDC）：

  - 模块串联实现±800kV/±1100kV系统（如巴西美丽山项目）。

- STATCOM/SVC：

  - 动态无功补偿，需高频开关（如苏州南部电网STATCOM）。

- 大功率电机驱动：

  - 矿山轧机、船舶推进（需抗振动设计）。

---

 5. 失效模式与可靠性提升

- 局部放电（PD）：

  - 原因：高压下绝缘材料老化。

  - 解决：采用氮化铝（AlN）陶瓷衬底+硅凝胶填充。

- 热循环疲劳：

  - 原因：功率循环导致焊层裂纹。

  - 解决：铜基板+烧结银工艺（热循环寿命提升5倍）。

---

 6. 国产化进展与差距

- 优势：

  - 中车时代电气、比亚迪等已量产3.3kV~6.5kV模块，成本较进口低30%。

- 差距：

  - 8.5kV及以上模块仍依赖进口（如英飞凌）。

  - 芯片良率、封装工艺（如Press-Pack）需突破。

---

 7. 未来技术趋势

- SiC混合模块：

  - 高压领域仍以IGBT为主，但SiC二极管用于续流（如三菱的“SiC-IGBT”混合模块）。

- 智能化监测：

  - 内置光纤温度/电流传感器（如ABB的OptiCool™）。

- 超高压方向：

  - 10kV以上芯片研发（需解决终端耐压结构设计）。

---

 总结

特高压IGBT模块是“国之重器”，技术壁垒极高。选型需关注：

1. 电压/电流裕量（1.5倍以上）；

2. 封装可靠性（Press-Pack或烧结技术优先）；

3. 驱动兼容性（支持主动门极控制）。

国产模块已在部分领域实现替代，但高端市场（如8.5kV）仍需加速突破芯片设计与工艺一致性。
