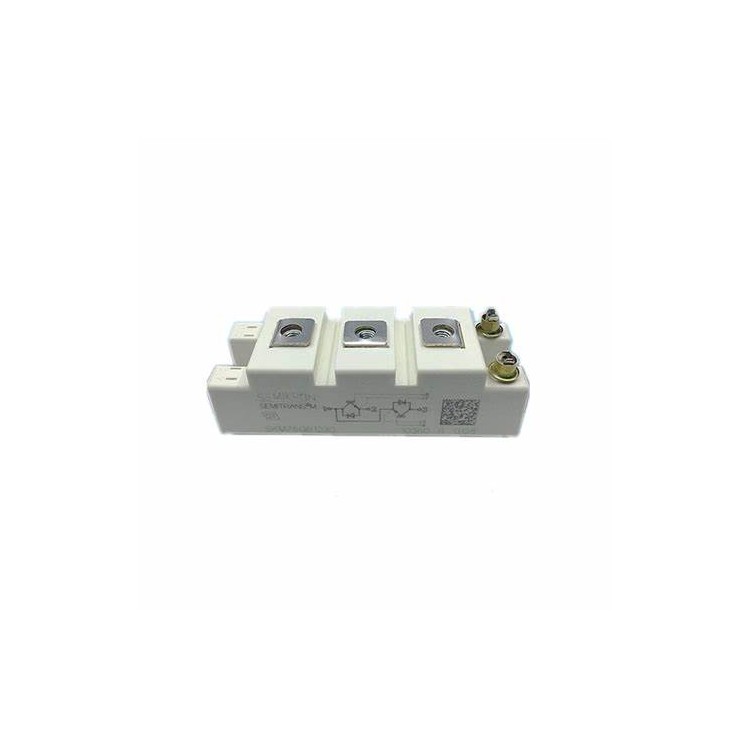

热力设备IGBT模块

热力设备（如工业加热系统、电锅炉、热泵等）中的IGBT模块主要用于高效电能-热能转换，其设计需兼顾高功率输出、精确温控及长期稳定性。以下是针对热力设备的IGBT模块详细解析：

---

 1. 热力设备IGBT模块的核心需求

- 高功率连续性：

  - 持续工作电流大（通常100A~1000A），需低导通损耗（Vce(sat) <2V）。

  - 电压等级：600V~1700V（工业加热常用1200V）。

- 精确温度控制：

  - 配合PID算法实现±1℃精度，要求IGBT开关线性度好。

- 长期可靠性：

  - 7×24小时运行，寿命需超过10万小时（工业级标准）。

---

 2. 典型拓扑与电路设计

- 谐振拓扑（如LLC）：

  - 利用软开关技术降低IGBT开关损耗（适用于高频感应加热）。

- 多电平逆变器：

  - 通过级联IGBT模块减少谐波（如电锅炉的大功率AC-AC转换）。

- PWM控制策略：

  - 调节占空比直接控制加热功率（需低纹波电流设计）。

---

 3. 关键参数与选型要点

| 参数         | 热力设备要求                | 推荐方案                      |

|------------------|--------------------------------|----------------------------------|

| 开关频率     | 10kHz~50kHz（感应加热）       | 选择低开关损耗型号（如英飞凌的TRENCHSTOP™ 5）。 |

| 热阻（Rth）  | <0.2℃/W（强制风冷/水冷）      | 铜基板+氮化铝（AlN）陶瓷绝缘层。            |

| 抗浪涌能力   | 耐受2倍额定电流（10ms）        | 内置快速熔断器或DESAT保护电路。             |

---

 4. 主流厂商与型号示例

- 英飞凌：

  - IKW75N120T2（1200V/75A，低导通损耗，适用于电锅炉）。

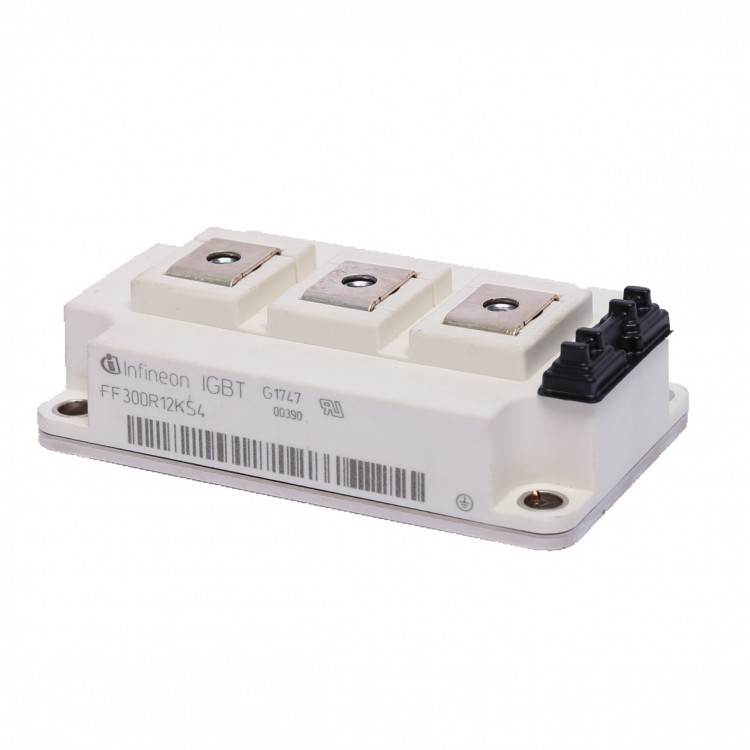

  - FF300R 12KE3（1200V/300A，工业加热专用模块）。

- 富士电机：

  - 7MBR50SB120-50（1200V/50A，集成温度传感）。

- 国产替代：

  - 斯达半导：STGYA系列（1200V/100A，性价比高）。

---

 5. 散热设计挑战与解决方案

- 热管理难点：

  - 持续高温导致模块内部结温波动大（ΔTj>50℃）。

- 优化措施：

  - 双面散热：如英飞凌的.XT技术，热阻降低30%。

  - 相变材料：填充导热间隙（如石墨烯垫片）。

  - 液冷系统：直接冷却模块基板（水/油冷）。

---

 6. 失效模式与防护

- 过热老化：

  - 现象：铝键合线断裂或焊层剥离。

  - 预防：实时监测结温（如NTC或红外传感器）。

- 电网扰动：

  - 现象：电压骤升导致IGBT过压击穿。

  - 解决：增加RC缓冲电路或TVS二极管。

---

 7. 新技术趋势

- SiC混合模块：

  - 在高频加热中替代IGBT续流二极管（如科锐的SiC肖特基二极管），效率提升5%~10%。

- 智能模块：

  - 集成电流/温度传感器（如赛米控的SKiiP®），实现闭环控制。

- 无线温度监测：

  - 通过RFID或蓝牙传输模块温度数据（如英飞凌的XENSIV™）。

---

 8. 应用场景对比

| 设备类型     | IGBT模块特点               | 技术重点                     |

|------------------|-------------------------------|----------------------------------|

| 感应加热炉   | 高频（>20kHz）、低损耗        | 优化栅极驱动减少开关振荡。          |

| 工业电锅炉   | 大电流连续输出、高可靠性       | 多模块并联均流设计。               |

| 热泵压缩机   | 变频控制（5kHz~15kHz）        | 低噪声PWM调制。                   |

---

 总结

热力设备IGBT模块需在高效率、精准控温和耐高温之间取得平衡。未来发展方向：

1. 高频化：SiC器件逐步渗透高频加热领域；

2. 集成化：驱动、保护与传感一体化设计；

3. 智能化：通过AI算法预测模块寿命，优化加热曲线。

国产模块在性价比上具备优势，但在高频、高可靠性场景仍需提升芯片设计与封装工艺。
