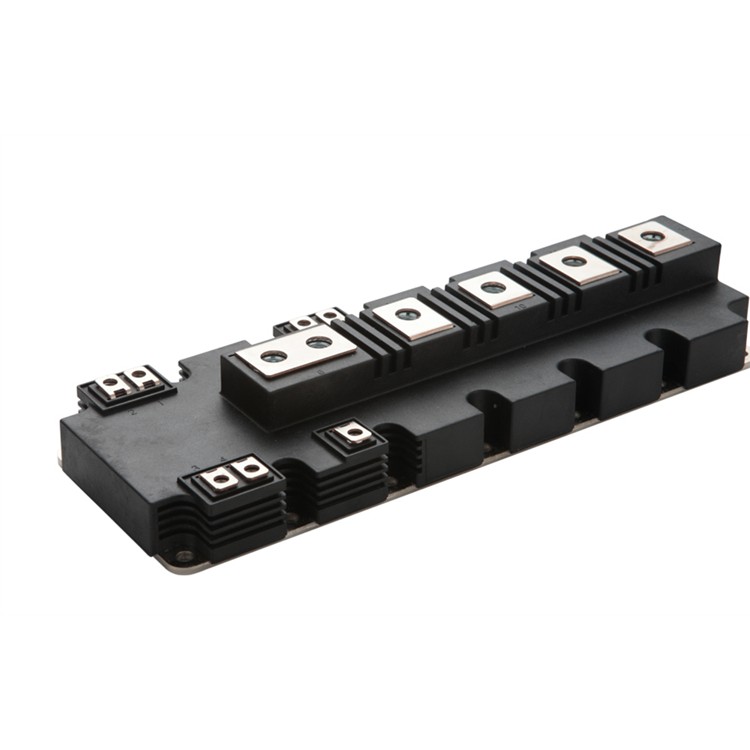

滤波器IGBT模块

 滤波器专用IGBT模块技术全解析（2024版）

滤波器系统（如有源电力滤波器APF、静止无功发生器SVG）对IGBT模块的要求聚焦 高频开关、低损耗、高精度控制。以下是滤波器专用IGBT模块的核心技术细节与选型指南：

---

 一、滤波器对IGBT的核心需求

| 参数          | APF要求           | SVG要求           | 技术挑战                  |

|-------------------|-----------------------|-----------------------|-----------------------------|

| 开关频率          | 20kHz-100kHz         | 10kHz-50kHz          | 高频开关损耗控制              |

| 电流跟踪精度      | THD<3%（@50次谐波）  | 动态响应时间<10ms    | 低导通损耗+快速开关            |

| 散热设计          | 强制风冷/液冷        | 自然冷却（小功率）    | 紧凑空间下的热管理              |

| 可靠性            | >10年（24/7运行）    | >15年（间歇运行）     | 功率循环能力>5万次            |

---

 二、2024主流滤波器IGBT模块

| 厂商       | 系列            | 典型型号               | 关键技术                      | 适配场景          |

|----------------|---------------------|---------------------------|----------------------------------|-----------------------|

| Infineon   | EconoDUAL™ 3        | FF300R 12ME4H_B11          | 1200V/300A，.XT互联技术           | 工业APF（100-400A）  |

| 三菱电机   | NX系列              | CM300DY-24NF              | 1200V/300A，第七代CSTBT芯片        | 模块化SVG            |

| 富士电机   | R系列               | 2MBI300XA-060-50          | 600V/300A，铜底板直接水冷          | 数据中心APF          |

| ST         | ACEPACK™ DRIVE      | STGAP1200S120            | 1200V/120A，集成驱动+保护          | 小功率精密滤波        |

---

 三、滤波器专用技术特性

 1. 高频优化设计

- 低栅极电荷（Q_g）：

  - FF300R 12ME4H_B11的Q_g=150nC（比常规低40%）

- 降低寄生参数：

  - 模块内部电感<5nH（DBC布局优化）

 2. 精度控制技术

| 技术        | 实现方案                  | 效果                     |

|----------------|-----------------------------|-----------------------------|

| 对称导通特性    | 芯片匹配公差<1%             | 三相电流不平衡度<0.5%       |

| 集成电流传感    | Shunt电阻+16bit ADC         | 带宽DC-150kHz，精度±0.5%    |

| 动态栅极调节    | 实时调节V_GE       | 开关时间波动<2ns            |

 3. 拓扑适配

- APF典型拓扑：三电平T型（推荐三菱CM300DY-24NF）

  - 优势：开关损耗比两电平降低30%

- SVG典型拓扑：H桥级联（推荐Infineon FF300R 12ME4H_B11）

---

 四、关键参数解析

| 参数               | APF要求           | SVG要求           | 测试条件               |

|------------------------|-----------------------|-----------------------|----------------------------|

| E_on+E_off | <10mJ（@25℃）       | <15mJ（@25℃）        | V_CC=600V, I_C=100A |

| V_CE(sat) | <1.5V（@125℃）       | <1.8V（@125℃）       | I_C=额定值       |

| dv/dt耐受          | >20kV/μs             | >10kV/μs             | 短路工况                   |

---

 五、散热与安装设计

 1. 热阻计算

```math

T_j = T_a + (P_{cond} + P_{sw}) \times R_{thJA} \quad (R_{thJA} = R_{thJC} + R_{thCH} + R_{thHA})

```

- 示例：300A模块@20kHz → 需R_thJA<0.25K/W（强制风冷）

 2. 安装规范

| 项目          | APF要求           | SVG要求           |

|-------------------|-----------------------|-----------------------|

| 安装扭矩（M6）    | 10±1 N·m             | 8±1 N·m              |

| 散热器表面粗糙度  | Ra<1.6μm             | Ra<3.2μm             |

| 接触压力          | >1.5MPa              | >1.0MPa              |

---

 六、2024技术前沿

1. SiC混合模块：

   - Wolfspeed XM3（1200V SiC MOSFET+Si IGBT），开关频率可达300kHz

2. AI谐波预测：

   - 模块内置边缘计算单元（如ST STM32H7），实时优化PWM策略

3. 无线监测：

   - 集成LoRa模块上传运行数据（Semtech SX1276方案）

---

 七、选型工具与认证

- 仿真支持：

  - PLECS滤波器专用模型库（含谐波注入场景）

- 认证标准：

  - APF：IEEE 519-2022 + GB/T 14549-2021

  - SVG：IEC 61000-3-6

- 国产替代：

  - 中车ZD-APF系列通过CQC认证，THD<2%

> 注：滤波器IGBT模块需每2年进行参数校准（如V_CE(sat)检测），推荐选用带健康状态监测的型号（如Infineon X3M系列）。
