光伏专用IGBT模块技术全解析（2024版）
光伏逆变器对IGBT模块的要求聚焦 高效转换、高可靠性、长寿命，需适应户外恶劣环境和频繁的功率波动。以下是光伏专用IGBT模块的核心技术细节与选型指南：
---
一、光伏应用核心需求
| 参数 | 组串式逆变器要求 | 集中式逆变器要求 | 技术挑战 |
|-------------------|----------------------|----------------------|-----------------------------|
| 电压等级 | 1000V-1500V | 1500V-3300V | 高阻断电压下的低导通损耗 |
| 开关频率 | 16kHz-50kHz | 2kHz-10kHz | 高频开关损耗控制 |
| MPPT效率 | >99.5% | >99% | 低损耗+快速动态响应 |
| 环境适应性 | -40℃~+85℃ | -30℃~+70℃ | 耐湿热、抗PID效应 |
---
二、2024主流光伏IGBT模块
| 厂商 | 系列 | 典型型号 | 关键技术 | 适配场景 |
|----------------|---------------------|---------------------------|----------------------------------|-----------------------|

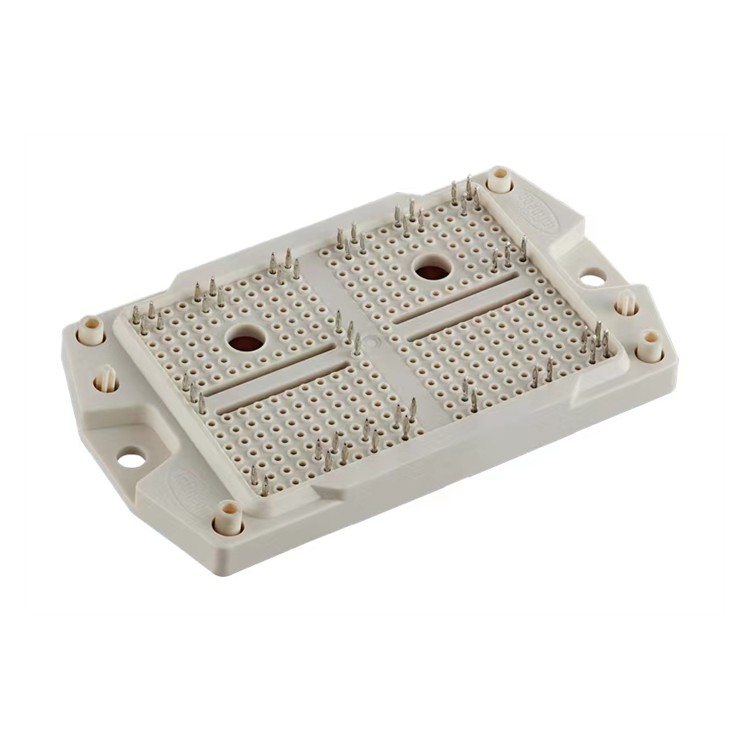

| Infineon | EasyPACK™ 2B | FF600R 12ME4H_B11 | 1200V/600A，.XT互联技术 | 组串式50-110kW |
| 三菱电机 | NX系列 | CM600DY-24NF | 1200V/600A，第七代CSTBT芯片 | 集中式1MW+ |
| 富士电机 | R系列 | 2MBI1200XA-120-50 | 1200V/1200A，铜底板直接水冷 | 大功率地面电站 |
| 中国中车 | ZD-PV系列 | ZD800A150VDR-PV | 1500V/800A，全烧结设计 | 沙漠电站抗高温型 |
---
三、光伏专用技术特性
1. 高效拓扑适配
| 拓扑 | 推荐模块 | 优势 | 系统效率 |
|----------------|-----------------------|--------------------------|------------------|
| 两电平 | Infineon FF600R 12ME4H | 低成本，f<sub>sw</sub>≤30kHz | 98%-98.5% |
| 三电平T型 | 三菱CM600DY-24NF | 低THD（<3%），f<sub>sw</sub>≤20kHz | 98.5%-99% |
| 三电平NPC | 富士2MBI1200XA-120 | 支持1500V DC母线 | 99%-99.3% |
2. 寿命增强设计
- 抗PID技术：
- DBC基板表面镀SiO<sub>2</sub>层（耐压>3kV DC）
- 湿热防护：
- 封装材料通过1000小时双85测试（85℃/85%RH）
- 功率循环能力：
- ΔT=80K时>5万次（Infineon .XT技术达10万次）
3. 智能监控功能
- 集成传感器：
- 电流检测：Shunt电阻+16bit ADC（精度±1%）
- 温度检测：NTC+PT1000双冗余（响应时间<10ms）
- 故障预测：
- 通过V<sub>CE(sat)</sub>漂移量估算剩余寿命（算法如：SOH=1-ΔV<sub>CE</sub>/0.3V）
---
四、典型光伏系统设计
1. 组串式逆变器（100kW）
- 推荐型号：Infineon FF600R 12ME4H_B11
- 关键参数：
- 最大输入电压：1100V DC
- MPPT跟踪速度：>99.7%（EN50530标准）
- 夜间自耗电：<1W（采用低V<sub>CE(sat)</sub>模块）
2. 集中式逆变器（2.5MW）
- 推荐型号：富士电机2MBI1200XA-120-50
- 散热方案：
- 液冷系统（流量≥20L/min），冷板温差ΔT<5℃
- 电网支持：
- 支持-0.5~+0.5pu电压穿越（LVRT/HVRT）
---
五、散热与环境设计
1. 热阻计算
```math
T_j = T_{amb} + \left( \frac{I_{RMS}}{I_{nom}} \right)^2 \times R_{CE} \times R_{thJA}
```
- 示例：600A模块@40℃环境 → 需R<sub>thJA</sub><0.15K/W（强制风冷）
2. 防护设计
| 环境因素 | 防护措施 | 测试标准 |
|----------------|----------------------------------|-----------------------|
| 沙尘 | IP65外壳+防尘滤网（每月清洁） | IEC 60068-2-68 |
| 盐雾 | 镀镍铜排+三防漆（如Humiseal 1A33）| IEC 61701 |
| 高温 | 相变材料散热（如Honeywell PCM45F）| UL 1741 |
---
六、2024技术前沿
1. SiC混合模块：
- Wolfspeed XM3（1200V SiC MOSFET+Si IGBT），系统效率提升1.5%
2. 智能IV诊断：
- 模块集成IV曲线扫描功能（如华为SUN2000方案）
3. 无线监测：
- 内置LoRa模块上传运行数据（如Semtech SX1276方案）
---
七、选型工具与认证
- 仿真支持：
- PLECS光伏模型库（含阴影遮挡工况）
- 认证标准：
- 并网：VDE-AR-N 4105 / CGC/GF004
- 安全：IEC 62109-1/-2
- 国产替代：
- 中车ZD-PV系列通过CQC认证，适配双面组件系统
> 注：光伏IGBT模块需每3年进行IV特性检测（按IEC 62446-1），建议选用带智能监测功能的型号以降低运维成本。
