 电力电源专用IGBT模块技术全解析（2024版）

电力电源系统（如工业电源、UPS、HVDC等）对IGBT模块的要求聚焦 高可靠性、高效率、强抗扰性。以下是电力电源专用IGBT模块的深度技术解析与选型指南：

---

 一、电力电源对IGBT的核心需求

| 参数          | 工业电源要求       | UPS要求            | HVDC要求          |

|-------------------|-----------------------|------------------------|-----------------------|

| 开关频率          | 8kHz-20kHz           | 2kHz-10kHz            | 1kHz-5kHz            |

| 效率              | ＞98%（满载）         | ＞96%（ECO模式）       | ＞99%（换流站级）     |

| 过载能力          | 150%/1分钟           | 200%/30秒             | 120%/持续            |

| 绝缘等级          | Reinforced（加强绝缘）| Basic（基本绝缘）      | Double（双重绝缘）    |

---

 二、2024主流电力电源IGBT模块

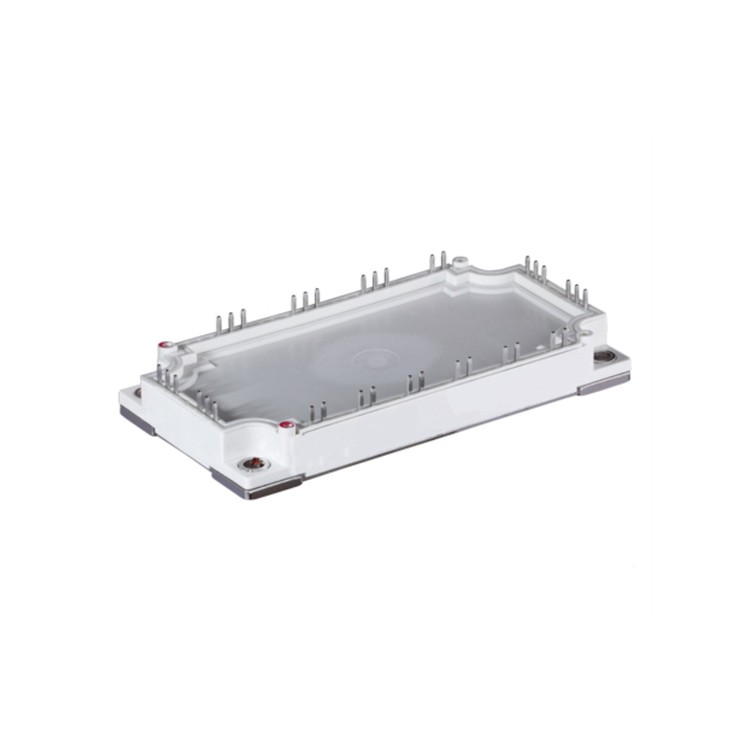

| 厂商       | 系列          | 典型型号               | 电压/电流 | 关键技术                      |

|----------------|-------------------|---------------------------|--------------|----------------------------------|

| Infineon   | PrimePACK™ 3+    | FF900R 12ME7_B11          | 1200V/900A   | .XT互联，R_thJC=0.09K/W |

| 三菱电机   | LV100            | CM600DY-24NF             | 1200V/600A   | 第七代CSTBT芯片，dv/dt可控        |

| ABB        | HiPak            | 5SNA 2400E170300         | 1700V/2400A  | 压接式封装，短路耐受15kA/10ms     |

| 中国中车   | ZD系列           | ZD1500A450VDR           | 4500V/1500A  | 自主芯片+铜底板烧结               |

---

 三、关键技术参数解析

 1. 静态特性（直接影响效率）

| 参数               | 工业电源标准     | HVDC标准         | 测试条件               |

|------------------------|----------------------|----------------------|----------------------------|

| V_CE(sat)    | ＜1.8V（@125℃）     | ＜1.5V（@125℃）     | I_C=额定值       |

| I_CES        | ＜0.5mA             | ＜0.1mA             | V_CE=额定电压    |

| 热阻R_thJC   | ＜0.15K/W           | ＜0.08K/W           | 稳态热测试                 |

 2. 动态特性（影响EMI与损耗）

| 参数               | 高频电源要求     | 大功率电源要求   |

|------------------------|----------------------|----------------------|

| E_on+E_off | ＜15mJ（@25℃）      | ＜50mJ（@125℃）     |

| dv/dt耐受              | ＞10kV/μs           | ＞5kV/μs            |

| 反向恢复时间t_rr | ＜100ns（Si二极管） | 0ns（SiC二极管）    |

---

 四、电力电源拓扑与模块选型

 1. 工业开关电源（1-100kW）

- 推荐拓扑：LLC谐振变换器

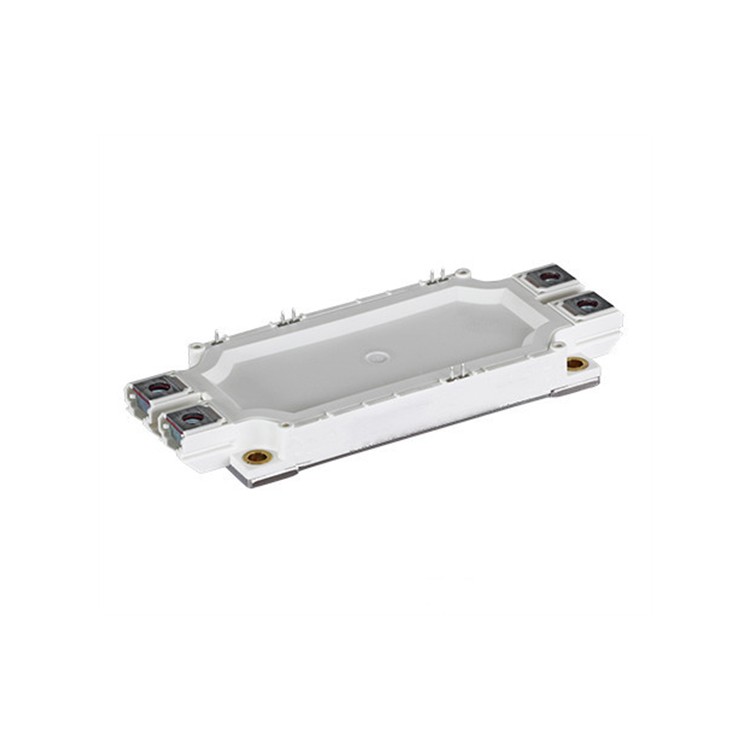

- 模块型号：Infineon FF300R 12ME4（1200V/300A）

- 关键优势：

  - 零电压开关（ZVS）降低开关损耗

  - 集成电流传感器简化PCB布局

 2. 大功率UPS（100-500kVA）

- 推荐拓扑：三电平NPC

- 模块型号：三菱 CM600DY-24NF（1200V/600A）

- 性能对比：

  | 参数       | 两电平方案        | 三电平方案        |

  |----------------|------------------|------------------|

  | 效率           | 96%              | 98%              |

  | 输出THD        | 5%               | ＜3%             |

 3. 高压直流输电（HVDC）

- 推荐型号：ABB 5SNA 2400E170300（1700V/2400A）

- 特殊设计：

  - 压接式封装避免焊点疲劳

  - 阀塔布局需满足±800kV绝缘

---

 五、散热与可靠性设计

 1. 热管理方案

| 功率等级    | 推荐散热方式    | 关键参数               |

|----------------|-------------------|---------------------------|

| ＜50kW         | 强制风冷          | 风速≥4m/s（EBM Papst风机） |

| 50-500kW       | 液冷（水/乙二醇） | 流量≥10L/min，ΔT＜15℃     |

| ＞500kW        | 相变冷却          | 热流密度＞200W/cm²        |

 2. 降额设计规范

- 电压降额：工作电压≤80% V_CES

- 电流降额：持续电流≤60% I_C（工业电源）

- 结温限制：T_j≤125℃（硅基）/175℃（SiC混合）

---

 六、2024技术前沿

1. 智能功率模块（IPM）：

   - 集成驱动+故障预测（如三菱PS2196x系列）

2. SiC混合技术：

   - 1200V SiC MOSFET+Si IGBT组合（损耗降低40%）

3. 无线状态监测：

   - 模块内置LoRa模块上传温度/电流数据

---

 七、选型工具与资源

- 仿真模型：

  - PLECS电力电子库（含电源拓扑模板）

- 测试报告：

  - 《IGBT模块在10MW UPS中的老化测试》（UL认证）

- 替代方案：

  - 国产化替代路径（中车/斯达半导对标型号表）

> 注：电力电源设计需符合 IEC 62040-3（UPS）、IEC 61800-5-1（工业电源）等标准，建议模块安装时预留≥3mm电气间隙（1200V系统）。
