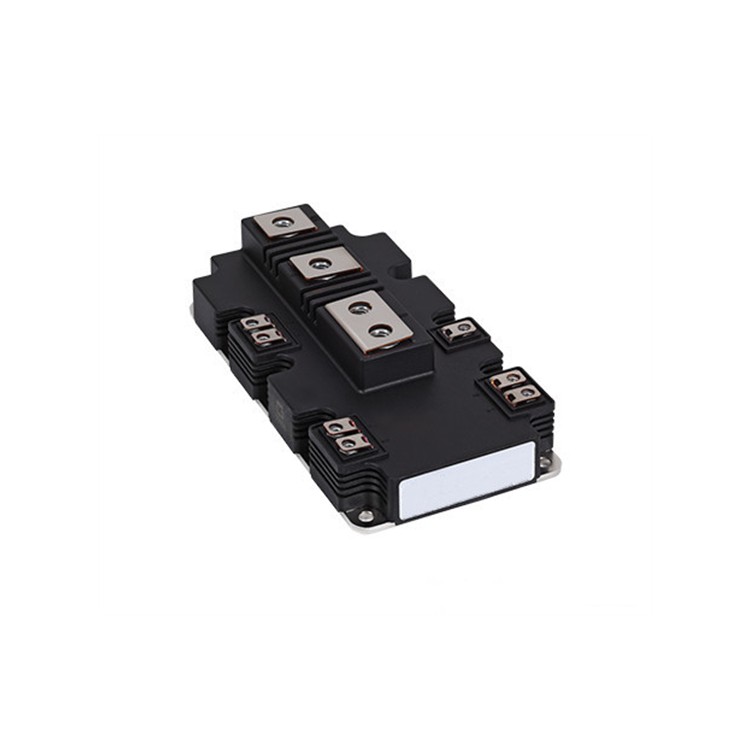

储能专用IGBT模块技术全解析（2024版）
储能系统（ESS）对IGBT模块的要求兼具 高频切换能力、高循环寿命 和 双向能量控制 特性。以下是储能专用IGBT模块的关键技术细节与选型指南：
---
一、储能系统的核心需求
| 参数 | PCS（变流器）要求 | BMS（电池管理）要求 |
|-------------------|----------------------------|----------------------------|
| 开关频率 | 10kHz-50kHz（高频化趋势） | ≤5kHz（侧重效率） |
| 双向导通能力 | 对称V<sub>CE(sat)</sub>特性 | 支持电池充放电模式切换 |
| 循环寿命 | ＞1百万次（20年日历寿命） | ＞50万次（每日充放电2次） |
| 效率 | ＞98%（充放电循环综合） | 待机损耗＜0.5% |
---
二、2024主流储能IGBT模块对比
| 厂商 | 型号 | 电压/电流 | 关键技术 | 适配场景 |
|----------------|-----------------------|--------------|----------------------------------|---------------------------|
| Infineon | FF600R 12ME4H_B11 | 1200V/600A | .XT互联技术，R<sub>thJC</sub>=0.11K/W | 电网级储能（1MW+） |
| 三菱电机 | CM600DY-24SNF | 1200V/600A | 第七代SiC二极管，t<sub>rr</sub>=50ns | 光储一体化系统 |
| ON Semi | NXH300T120L3Q0SG | 1200V/300A | 集成电流传感器（±2%精度） | 工商业储能（100-500kW） |
| ABB | 5SNA2400E170300 | 1700V/2400A | 压接式封装，短路耐受15kA/10μs | 高压直流储能（HVDC） |
---
三、关键技术特性
1. 双向导通优化
- 对称导通设计：
- 充放电模式下V<sub>CE(sat)</sub>差异＜5%（如Infineon B11系列）
- 集成逆导二极管：
- 采用SiC Schottky（如Cree C4D10120D），反向恢复损耗降低70%
2. 寿命增强技术
| 技术 | 实现方式 | 寿命提升效果 |
|----------------|-----------------------------|-------------------------|
| 烧结银技术 | 芯片与DBC直接烧结 | 功率循环能力↑300% |
| 铜带键合 | 替代铝线，减少热机械应力 | 热循环寿命↑5倍 |
| 动态栅极控制 | 根据结温调节驱动电压 | 芯片老化速度↓40% |
3. 热设计规范
- 损耗计算：
```math
P_{loss} = \left(\frac{I_{RMS}}{I_{nom}}\right)^2 \times P_{cond} + f_{sw} \times (E_{on} + E_{off})
```
- 示例：600A模块@20kHz → 需液冷散热（ΔT＜10℃）
- 推荐散热方案：
- 50-200kW：冷板液冷（流量≥8L/min）
- ＞200kW：相变浸没式冷却（如3M Novec）
---
四、典型拓扑与选型
1. 两电平拓扑（低成本方案）
- 推荐型号：ON Semi NXH300T120L3Q0SG
- 优势：
- 支持电池充放电自动切换
- 集成DESAT保护（响应时间＜1μs）
2. 三电平NPC拓扑（高效方案）
- 推荐型号：三菱 CM600DY-24SNF
- 性能对比：
| 参数 | 两电平 | 三电平NPC |
|----------------|-------------|---------------|
| 效率 | 97.5% | 98.8% |
| 滤波器体积 | 100% | 60% |
3. 模块化多电平（MMC，高压场景）
- 推荐型号：ABB 5SNA2400E170300
- 特点：
- 子模块电容电压波动＜5%
- 支持±350kV直流侧电压
---
五、保护与可靠性设计
1. 短路保护策略
- 分级保护：
1. DESAT检测（硬件触发，＜2μs）
2. 软件过流保护（＜10ms）
3. 机械断路器（后备保护）
2. 健康状态监测
- 内置传感器：
- 结温监测（NTC或PT1000，±1℃精度）
- 电流传感器（如LEM LF 310-S）
- 预测性维护：
- 通过V<sub>CE(sat)</sub>漂移量估算芯片老化程度
---
六、2024技术前沿
1. SiC混合模块：
- 如Wolfspeed XM3系列（IGBT+SiC二极管），系统效率提升2%
2. 数字孪生接口：
- 模块内置IoT芯片（支持实时参数上传至云平台）
3. 无线栅极驱动：
- 实验阶段，可减少90%驱动电路体积（如Fraunhofer研究所方案）
---
七、选型工具与资源
- 仿真模型：
- PLECS储能专用模型库（含热-电耦合仿真）
- 测试报告：
- 《IGBT模块在ESS中的10年加速老化测试》（TÜV Rheinland认证）
- 替代方案：
- 停产型号可参考 Infineon IHM系列 交叉参考指南
> 注：储能系统需符合 UL 9540 安全标准，建议模块降额至80%额定电流运行，并配置双重绝缘监测（如Bender绝缘监测仪）。
