半导体功率模块技术全解析（2024版）
半导体功率模块是电力电子系统的核心部件，涵盖 IGBT、SiC、GaN 等多种技术路线。以下是主流功率模块的技术对比、选型指南及前沿趋势：
---

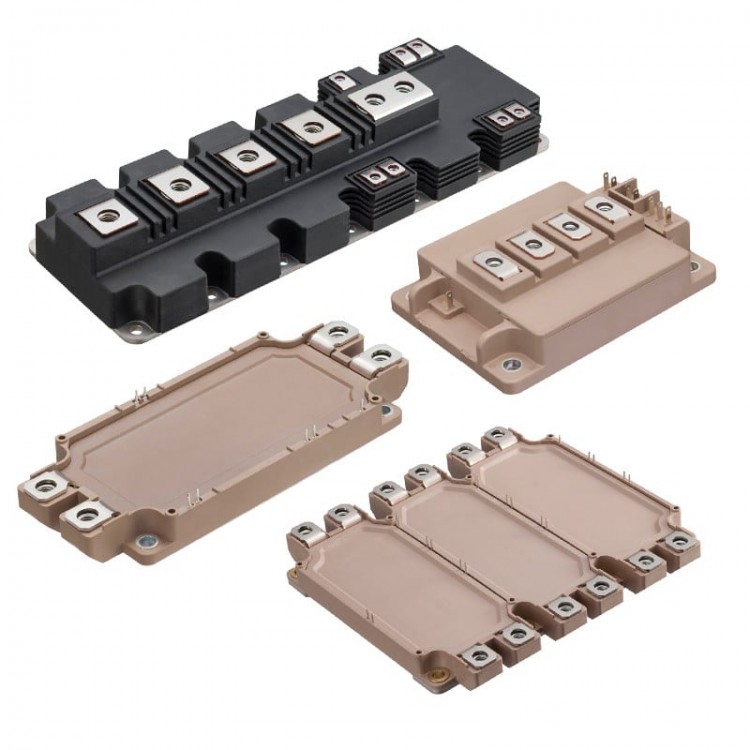

一、主流功率模块类型及特性
| 类型 | 代表厂商 | 电压/电流范围 | 开关频率 | 关键优势 | 典型应用 |
|----------------|--------------------|---------------------|--------------|----------------------------|-----------------------|
| IGBT模块 | Infineon/三菱/ABB | 600V-6.5kV/10A-3600A | 2kHz-50kHz | 高性价比，中高压首选 | 工业变频器/新能源发电 |
| SiC模块 | Wolfspeed/罗姆 | 650V-3.3kV/10A-800A | 50kHz-1MHz | 高频低损耗，效率提升5%-10% | 电动汽车/光伏逆变器 |
| GaN模块 | Navitas/Transphorm | 100V-900V/5A-100A | 1MHz-10MHz | 超高频，功率密度最高 | 快充/数据中心电源 |
| IPM模块 | 安森美/富士电机 | 600V-1200V/1A-100A | 5kHz-20kHz | 集成驱动+保护，易用性强 | 家电/小型工业设备 |
---
二、核心技术参数解析
1. 静态参数
- 导通损耗：
- IGBT：V<sub>CE(sat)</sub>（1.5V-3V）
- SiC：R<sub>DS(on)</sub>（10mΩ-50mΩ）
- 阻断电压：
- 光伏：1200V（组串式）、1500V（集中式）
- 电动汽车：750V（乘用车）、1200V（商用车）
2. 动态参数
| 参数 | IGBT模块 | SiC模块 | GaN模块 |
|-------------------|-------------------|-------------------|------------------|
| 开关损耗E<sub>on</sub>+E<sub>off</sub> | 50mJ-200mJ | 5mJ-30mJ | ＜1mJ |
| 反向恢复时间t<sub>rr</sub> | 100ns-300ns | 0ns（无体二极管）| 0ns |
| 最高结温T<sub>jmax</sub> | 150℃-175℃ | 200℃ | 150℃ |
3. 封装技术对比
| 封装类型 | 代表型号 | 热阻R<sub>thJC</sub> | 特点 |
|-------------------|--------------------|--------------------------|------------------------------|
| 标准模块 | Infineon FF600R 12ME4 | 0.12K/W | 工业级可靠性 |
| 烧结型 | 三菱 CM600DY-34S | 0.08K/W | 抗热疲劳，寿命延长3倍 |
| 双面冷却 | Wolfspeed XM3 | 0.05K/W | 功率密度提升40% |
| 塑封集成 | 安森美 NFAP3065L3TT | 0.25K/W | 低成本，适合消费电子 |
---
三、选型决策流程
```mermaid
graph TD
A[确定应用场景] --> B{电压需求?}
B -->|≤900V| C[考虑GaN/SiC]
B -->|＞900V| D[IGBT/SiC]
C --> E{开关频率?}
E -->|＞500kHz| F[选择GaN]
E -->|≤500kHz| G[选择SiC]
D --> H{功率等级?}
H -->|＜50kW| I[标准IGBT模块]
H -->|≥50kW| J[烧结/压接封装]
```
---
四、行业解决方案
1. 光伏逆变器
- 组串式：
- 推荐 SiC模块（如Wolfspeed C3M0065090D，900V/65A）
- 系统效率＞99%，MPPT精度0.1%
- 集中式：
- 选用 IGBT模块（如Infineon F3L400R 12W4H3，1200V/400A）
- 三电平拓扑，THD＜3%
2. 电动汽车主驱
| 参数 | 硅基IGBT方案 | SiC方案 |
|----------------|---------------------|---------------------|
| 续航提升 | 基准 | +5%-8% |
| 充电速度 | 30分钟（30%-80%） | 15分钟 |
| 成本差异 | $0 | +$300-$500 |
3. 工业伺服系统
- IPM模块优选：
- 安森美 NFAP3065L3TT（650V/30A）
- 集成欠压/过温保护，PCB面积减少60%
---
五、散热设计规范
1. 热阻计算
```math
T_j = T_a + (P_{cond} + P_{sw}) \times R_{thJA}
```
- 示例：
1200V/300A模块损耗200W，要求T<sub>j</sub>＜125℃ → 需R<sub>thJA</sub>＜0.3K/W
2. 冷却方案选择
| 功率密度 | 推荐方案 | 关键指标 |
|----------------|-------------------|---------------------------|
| ＜50W/cm² | 风冷（台达EFB系列）| 风速≥6m/s |
| 50-150W/cm² | 液冷（冷板） | 流量≥4L/min，ΔT＜15℃ |
| ＞150W/cm² | 相变材料 | 导热系数＞5W/mK |
---
六、2024技术前沿
1. 智能模块：
- 集成电流/温度传感器 + 数字接口（如 Infineon X3M 支持CAN FD）
2. 垂直整合封装：
- 芯片-散热器直接键合（如 日立VeCS 技术，热阻降低50%）
3. 宽禁带混合模块：
- SiC+GaN组合（如 罗姆的Hybrid IGBT），兼顾高频与高压特性
---
七、厂商资源速查
- 仿真模型：
- PLECS/SPICE模型（Infineon官网下载）
- 失效分析服务：
- 三菱电机提供 模块解剖检测报告（需签约NDA）
- 替代型号：
- 停产IGBT模块可参考 ON Semi NXH系列 交叉选型表
> 注：涉及高压设计（＞1kV）时，必须符合 IEC 61800-5-1 安全间距标准，推荐使用增强绝缘材料。
