LT1677

 LT1677 详情

LT1677 是 Linear Technology（现为 Analog Devices 旗下） 推出的一款 低噪声、轨到轨输入/输出（RRIO）、精密运算放大器（Op-Amp），专为高精度信号调理和传感器接口设计。

---

 关键特性

 1. 精密性能

- 低失调电压：50 μV（最大值），适合高精度直流应用。

- 低噪声：

  - 电压噪声：3.5 nV/√Hz @ 1 kHz（优于通用运放）。

  - 电流噪声：0.8 pA/√Hz（适合高阻抗传感器）。

- 高开环增益：120 dB（保证线性度）。

 2. 轨到轨输入/输出（RRIO）

- 输入共模范围：扩展至 电源轨（V- 至 V+），支持单电源供电。

- 输出摆幅：可达电源轨 ±50 mV（负载 10 kΩ 时）。

 3. 低功耗与宽电源范围

- 电源电压：2.7 V 至 36 V（单电源） 或 ±1.35 V 至 ±18 V（双电源）。

- 静态电流：600 μA/放大器（低功耗设计）。

 4. 速度与带宽

- 增益带宽积（GBW）：1.4 MHz（适合中低频信号处理）。

- 压摆率（Slew Rate）：0.5 V/μs（瞬态响应适中）。

 5. 封装与可靠性

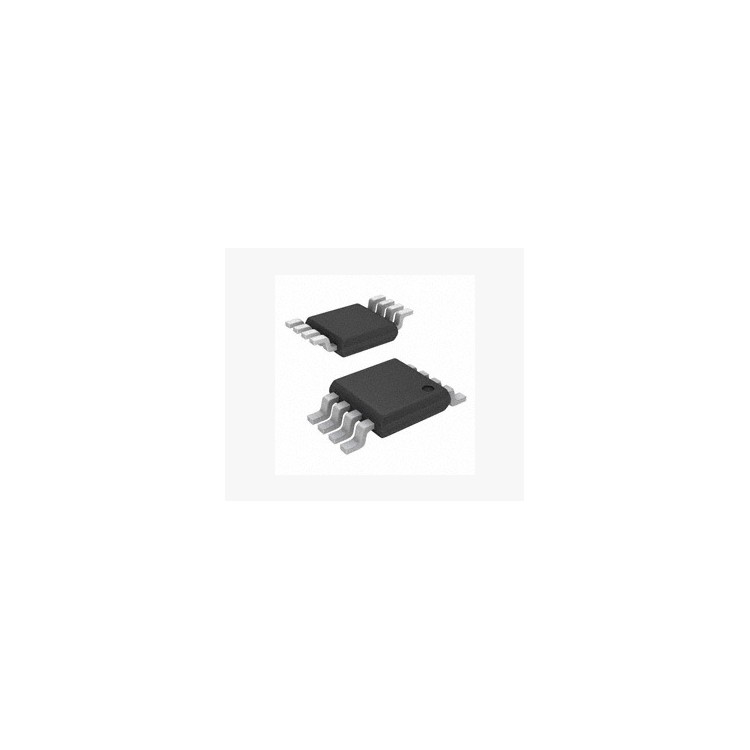

- 封装选项：SO-8、MSOP-8、DFN-8（小型化设计）。

- 温度范围：-40°C 至 +85°C（工业级）。

---

 典型应用

- 传感器信号调理：应变片、热电偶、桥式传感器。

- 医疗设备：ECG 放大器、生物电信号采集。

- 工业仪表：4-20 mA 电流环、精密滤波器。

- 电池供电设备：便携式仪器、低功耗数据采集。

---

 与竞品对比

| 型号         | 厂商   | 失调电压 | 噪声 (nV/√Hz) | 电源电压  | 特点                  |

|--------------|--------|----------|---------------|-----------|-----------------------|

| LT1677   | ADI    | 50 μV    | 3.5 @ 1 kHz   | 2.7-36 V  | 低噪声，RRIO          |

| OPA2188  | TI     | 25 μV    | 5.1 @ 1 kHz   | 4.5-36 V  | 零漂移，更高精度      |

| ADA4528  | ADI    | 0.5 μV   | 5.6 @ 1 kHz   | 4.5-55 V  | 超低失调，高压        |

| MCP6002  | Microchip | 3 mV   | 10 @ 1 kHz    | 1.8-6 V   | 低成本，低电压        |

---

 设计注意事项

 1. 降低噪声的技巧

- 电源去耦：在电源引脚附近加 0.1 μF + 1 μF 陶瓷电容。

- 布局优化：缩短输入走线，避免高频干扰。

 2. 单电源供电配置

- 若输入信号接近地（GND），需确保 V- = 0 V，并设置 虚地（Vref） 为中间电平。

 3. 容性负载驱动

- 输出端接 > 100 pF 电容 时，建议串联 10-100 Ω 电阻 避免振荡。

---

 典型电路示例

 热电偶放大器（单电源）

```plaintext

V+ ────┬───────╮

       │       ├─ LT1677 ──── Output

Thermo ────┤       │

       │       │

Vref ──┴───────╯

```

- Vref 设为中间电压（如 2.5 V），确保双向信号处理。

---

 常见问题

 Q1：如何处理输入信号超出电源轨？

- 需添加 钳位二极管 或电阻分压，防止损坏运放。

 Q2：如何改善交流响应？

- 在反馈回路并联 小电容（几 pF），限制带宽以减少高频噪声。

 Q3：能否用于音频应用？

- 可以，但带宽（1.4 MHz）和压摆率（0.5 V/μs）更适合 语音频段（<20 kHz）。

---

 官方资源

- 数据手册：[LT1677 Datasheet](https://www.analog.com/en/products/lt1677.html)

- SPICE 模型：ADI 官网提供仿真支持。

---

 总结

LT1677 是一款 高性价比的精密运放，兼顾 低噪声、RRIO 和宽电源范围，尤其适合 传感器接口和工业仪表。若需更高精度，可选择 ADA4528；若需更低功耗，可考虑 LTC2067（微功耗运放）。
