一级生化沉淀池刮泥机 中心单管吸泥机物化沉淀

一、产品简介：

中心传动刮泥机，适用于给排水工程中水厂或污水处理厂直径一般不大于18m的辐流式（圆形）沉淀池的污泥刮集和排除。是一种悬挂式除泥设备，适用于水处理工程中圆形的初沉池、二沉池、浓缩池排除污泥。

二、产品结构：

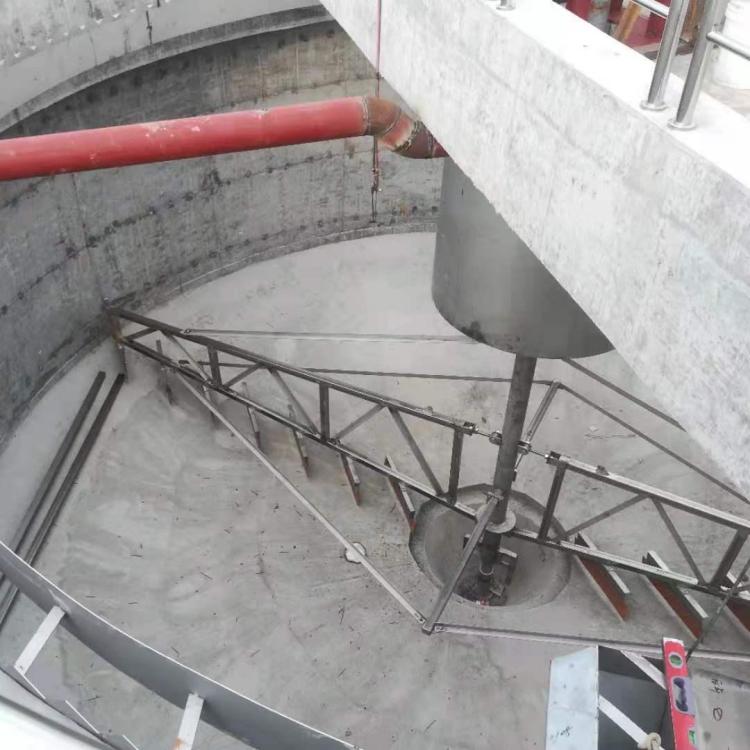

中心传动刮泥机主要由驱动装置、主轴、栏杆、钢梁、竖向栅条、支撑、刮泥板、溢流堰板、拉杆、小刮刀、水下轴承、稳流筒、电控箱等部件组组成。

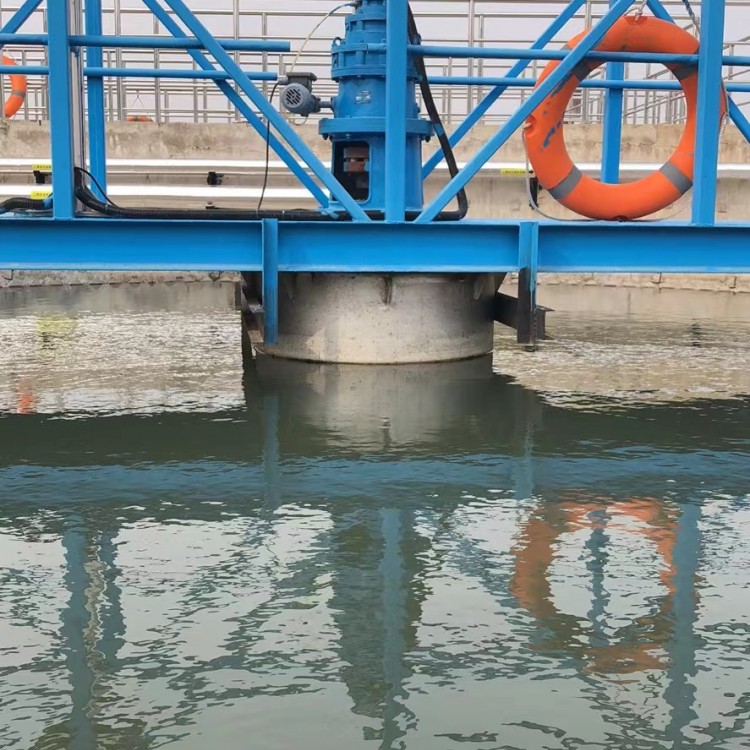

 适用于辐流式初次沉淀池及二次沉淀池污泥的污泥排除和排除浮渣。中心传动刮泥机为中心支墩式中心传动，平台固定支墩式，由安装在中心进水柱管上的蜗轮减速电机驱动，通过中心回转支承的内啮合齿轮传动，带动框架钢结构、吸泥管臂架、集泥槽、吸泥管路、撇渣装置等部件转动，通常直径范围在8米至20米。

 小型下部采用整体对螺线刮板，中大型下部采用多板倾斜刮板，上捕浮渣收集装置，池中心配水与排泥。扁吸嘴自吸式吸泥；池可平底流或倾斜底。

三、主要性能：

（1）池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高；

（2）斜交型刮泥板，连续性好、集泥的效率高；不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥干净，不会有浮泥现象发生。

（3）池底坡比1：10，刮泥时污泥阻力可忽略不计。

（4）主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。

（5）操作简单，可实现远程控制。

四、工作原理：

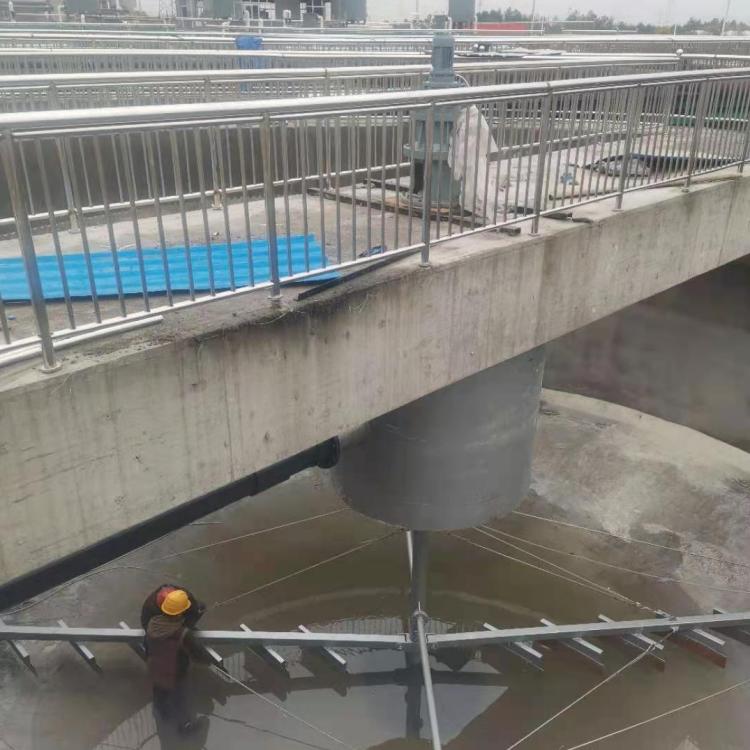

 沉淀池污水经工作桥下的进水管流入导流筒，在导流筒伞形罩的均匀分配下呈扩散状流向池周，污泥依靠自重沉降池底，刮板在刮臂的带动下缓慢旋转，经分离后的上清液通过出水堰板排出池外，沉淀后的污泥由刮板沿池周刮向中心集泥坑，依靠液体静压作用经排泥管排至池外。

 中心传动刮泥机的运转方式分半桥和全桥方式。对于中心传动浓缩刮泥机，其刮臂上带有浓缩栅条，一般用于污水处理厂中、小型辐流式浓缩池中，将进一步分离的浓缩污泥排出浓缩池。
