大流量旋流沉砂池除砂机 污水过滤设备

用途：

旋流沉砂池除砂机用于旋流沉砂池，是沉砂、洗砂效 果好的不 二设备。

构造及工作原理：

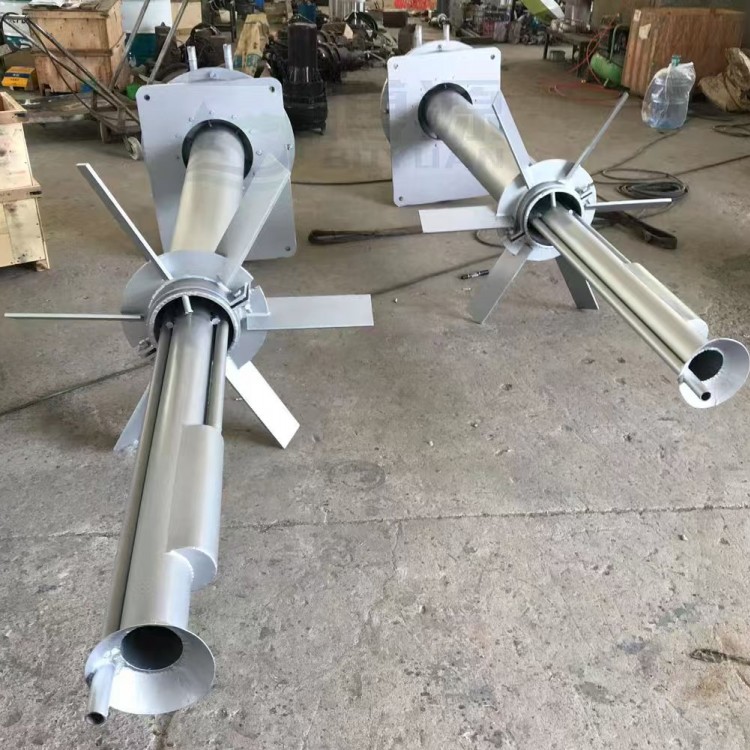

XLCS 型旋流沉砂池除砂机由叶轮、传动轴、电机、减速器组成。由于叶轮桨板向上倾斜，旋转时使池中污水作螺旋运动，加上因

污水切向进入，产生与叶轮旋向一致的旋流，池中的污水形成涡螺流态。

在适当的叶桨倾角和线速度条件下，污水中的砂粒将受到冲刷并仍保持好

的沉降效果，而原来附着在砂粒上的有机物以及重度小的物质将随污水一

同流出旋流池。另外，由于叶轮旋转，减少了旋流池因进水量变化导致

流态变化的程度，保证了沉砂池稳定、出砂的有机成分含量低等特点。

XLCS旋流沉砂池除砂机优点：1、适应流量变化能力强；2、水头损失小，典型的损失值仅6mm；3、细砂粒去除率高，140（0.104mm）目的细砂也可达73%；4、动能效率高。旋流沉砂池除砂机

运行过程：

   高性能XLCS旋流沉砂池除砂机原理是利用机械力控制水流流态与流速、加速沙粒的沉淀并使有机物随水流带走的沉砂装置。旋流沉砂池有多种类型，某些形式还属于产品。

   沉砂池由流入口，流出口，沉砂区，砂斗、涡轮驱动装置以及排沙系统等组成。污水由流入口切线方向流入沉砂区，进水渠道设一跌水堰，使可能沉积在渠道底部的沙子向下滑入沉砂池；还设有一挡板，使水流及砂子进入沉砂池时向池底流行，并加强附壁效应。在沉砂池中间设有可调速的桨板，使池内的水流保持环流。桨板、挡板和进水水流组合在一起，旋转的涡轮叶片使砂粒呈螺旋形流动，促进有机物和砂粒的分离，由于所受离心力不同，相对密度较大的砂粒被甩向池壁，在重力作用下沉入砂斗；而较轻的有机物，则在沉砂池中间部分与砂子分离，有机物随出水旋流带出池外。通过调整转速，可以达到佳的沉砂效果。砂斗内沉砂可以采用空气提升、排沙泵排沙等方式排除，再经过砂水分离达到清洁排沙的标准。

原理：旋流式沉砂池（钟氏及比氏）具有占地省、除砂效率高、操作环境好、设备运行可靠等特点，但对水量的变化有较严格的适用范围，对细格栅的运行效果要求较高。其关键设备为国外产品，价格很高，故该池型在国内普及为时尚早。
