潜水推流器又被称为QJB潜水推流器、潜水推进器、中低速推流器、低速潜水推流器、氧化沟推进器、污水推流器、推流器、推进器等。

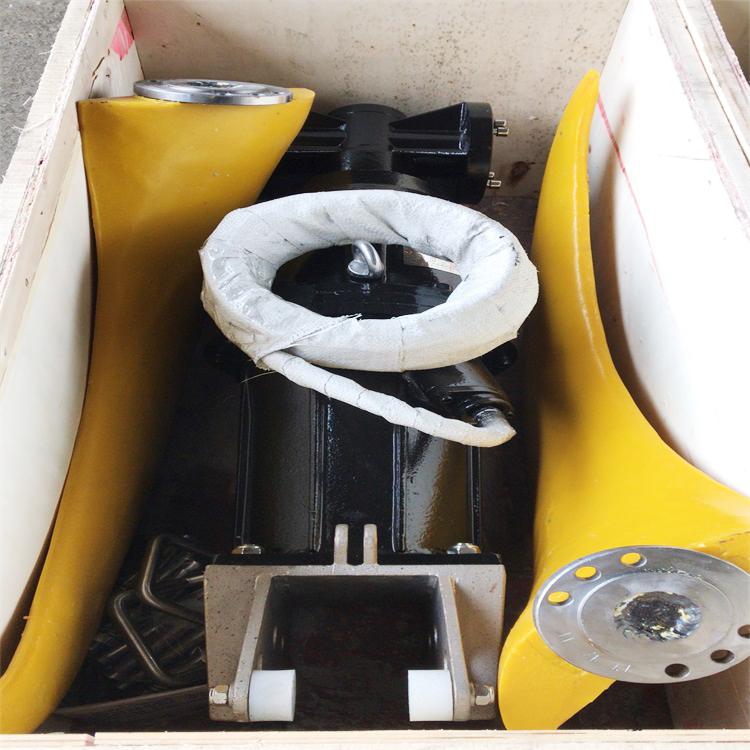

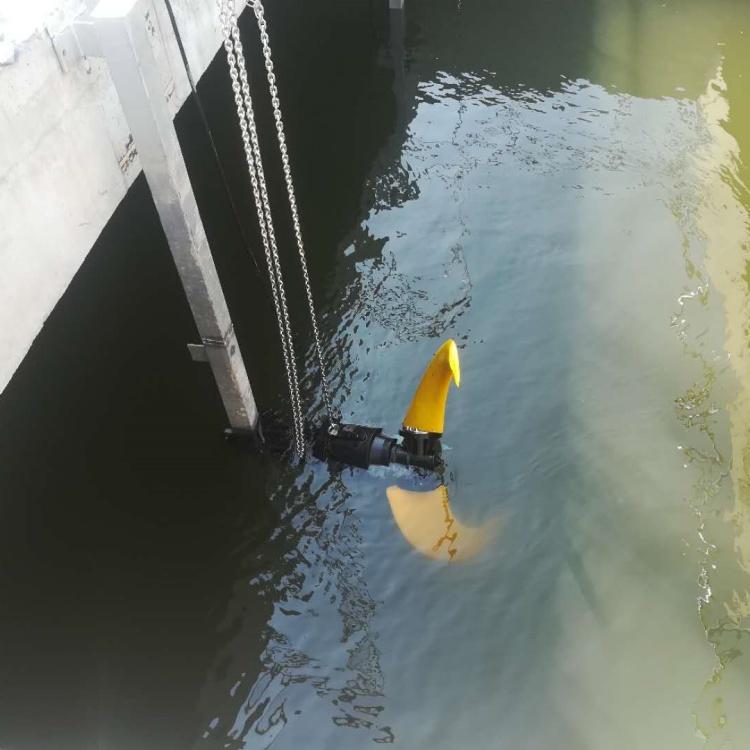

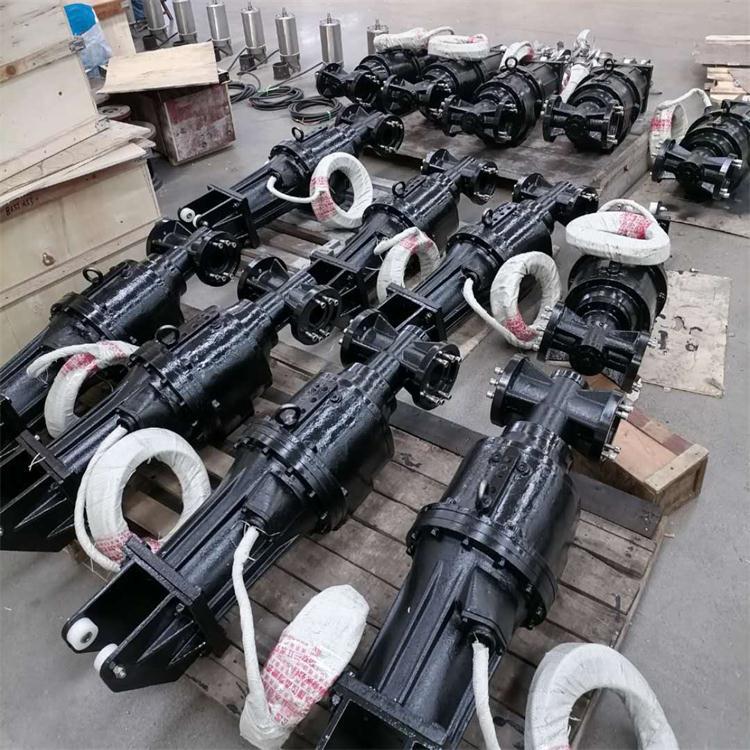

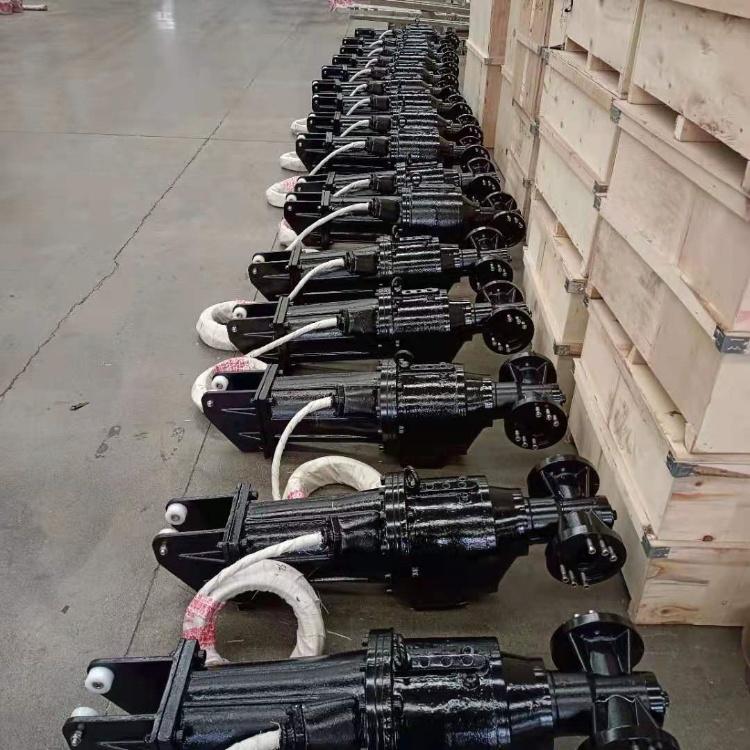

潜水推流器有桨叶、减速机、主轴、支座等部件组成。桨叶及主轴可根据I程实际需要选用不锈钢材质。要运用在市政和工业污水处理过程中的混合、搅拌和环流,也可以用于景观水循环的推流设备,通过搅拌达到创建水流作用,有效阻止悬浮物沉降。尽管每台设备在出厂前经过认真的检验,润滑的轴承能使设备具有大的耐久性,但为了使设备获得更高的使用寿命,请进行定期检查和保养。
1、电缆应根据工况和介质情况作不定期检查,特别注意水线上下,若发现外部破损请予更换。
2、每年至少检查一次电机绝缘和设备外部的紧固螺钉,若电机绕组的对地绝缘电阻小于5兆欧。
3、更换润滑油设备在出厂前已注入适量的润滑油,在初次运行3个月后应予更换。更换时将设备提出水面,油室油塞朝下,松开螺塞,放出润滑油,再用洗涤油清洗油室,放净清洗油,注入适量润滑油,换一个新o型圈,将螺塞旋紧。注意:如放出的油呈乳化液状说明油中含水,换油三星期后再次检查,若仍然呈乳化液状则需检查机械密封性,需要要时要及时更换机械密封。机械密封更换后须对油室进行试常规保养,润滑油应每六个月更换一次。润滑油为32#机械油或变压器油。 清洗油可用汽油或煤油。
4、设备长期不用时应清洗干净并吊起置于干燥通风处。若置于水中,应每隔15天至纱运转4小时。
5、设备发生故障后请按提示的故障排除方法排除,如仍不能排除,切不可私自乱拆乱修。
QJB低速推流器结构设计
1接线盒
接线盒与周围液体、电机部分全密封隔离;冷却:电机定子由周围的液体冷却。
2减速机
采用硬齿面齿轮传动,以降低叶轮转速。设计结构紧凑,外形美观流畅。负载能力强;启动瞬间主机震动小、运行平稳;噪音低;齿轮传动比分级精细,速比大,能很好的保护电机和轴承,寿命长。
3叶片

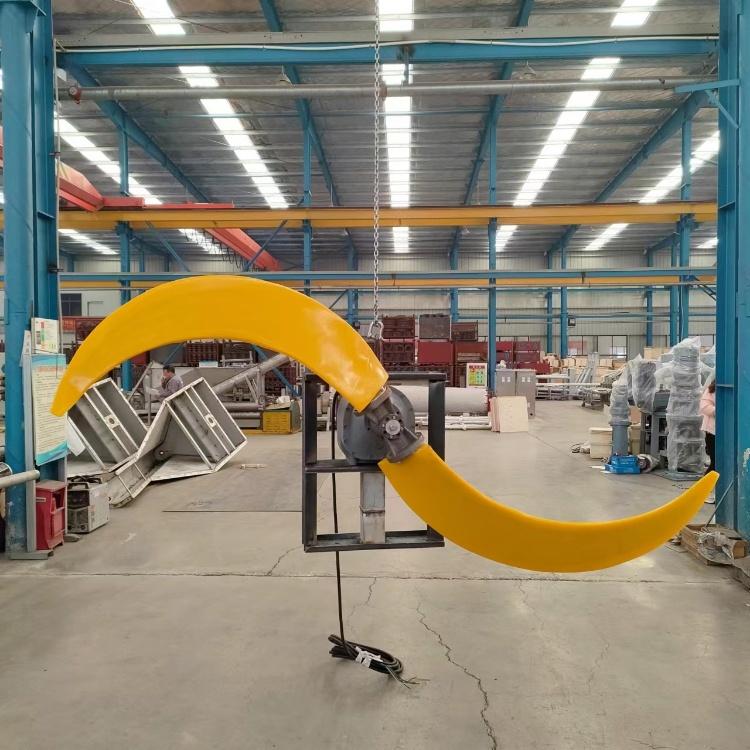

叶片为双香蕉形,用高密复合聚胺酯浇铸, 防止了叶片的断裂问题;叶片进口边向后弯曲,具有自动清洗性能;采用法兰式锁紧螺母紧固在轴上,在起吊维修时,容易拆卸更换。
4电机
采用全淹没式鼠笼型感应电机,潜水电机四级绕组,S1级,定子绕组绝缘等级为F级,防护等级IP68。电机可连续搅拌40℃的介质,定子绕组的平均温升不超过85℃,每小时至少能起动12次,而不引起任何有害影响,在运行时,不会发生过载现象,保证连续及间歇运行。额定电压为380V,三相,50Hz。电机的允许电压波动为±10%。
5油室
润滑并冷却密封装置,轴承座及减速箱与电机和液体之间,油室起着减震和消音的作用,可埋置一个气囊装置以减少和降低油室内的压力上升。
6轴承
电机轴由两个轴承支承,支承轴承为双列球轴承;而主轴承为双列球面滚子轴承;叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑;轴承均与被搅拌液体隔离,并用油脂润滑。搅拌器轴承的运行寿命大于60000小时。
7轴密封
搅拌机有两个机械密封和一个唇形密封组成。密封装置材料:碳化钨--碳化钨。
8 机械密封
每个轮轴配备串联式双层独立的旋转轴机械密封系统,密封装置在一只油箱内运行。机械密封设计寿命大于25000小时。
9监测系统
定子绕组中装有两个热敏开关,热敏开关在125℃动作,正常情况下,电机的温度不超过85℃,超温后电机停止转动并报警。
采用水泄漏传感器,以探测定子室中的水。当水泄漏传感器动作时,将使电机停止转并报警。
10控制系统(用户可自行配置)
控制箱可实现设备的自保护,具有过热、过流和泄漏保护功能,可预留PLC接口。
