产品概述:
周边传动刮泥机,是一种排泥设备。用于城市污水处理厂、自来水厂以及工业废水处理中直径较大的圆形沉淀池中,排除沉降在池底的污泥和撇除池面的浮渣。
用途:
用于污水处理厂圆形沉定池,将沉降在池底的污泥刮集至池底集泥坑并将池面的浮渣撇向集渣斗,以便进一步处理。
刮泥机主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、排渣斗、出水三角堰板、浮渣挡板、控制箱等部件组成。
施工流程:设备基础检查--中心柱及中心泥罐底部密封圈安装--驱动装置安装--中心垂架/中心泥罐安装--工作桥安装--桁架安装--刮泥装置安装--出水堰板、浮渣挡板及折流裙板安装--排渣斗安装--刮渣板安装--驱动装置栏杆安装
工作原理

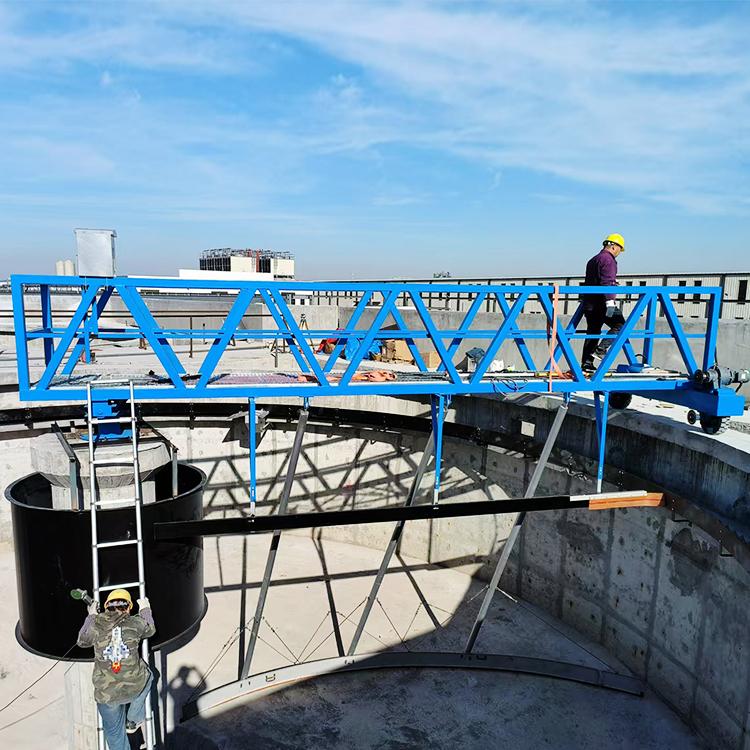

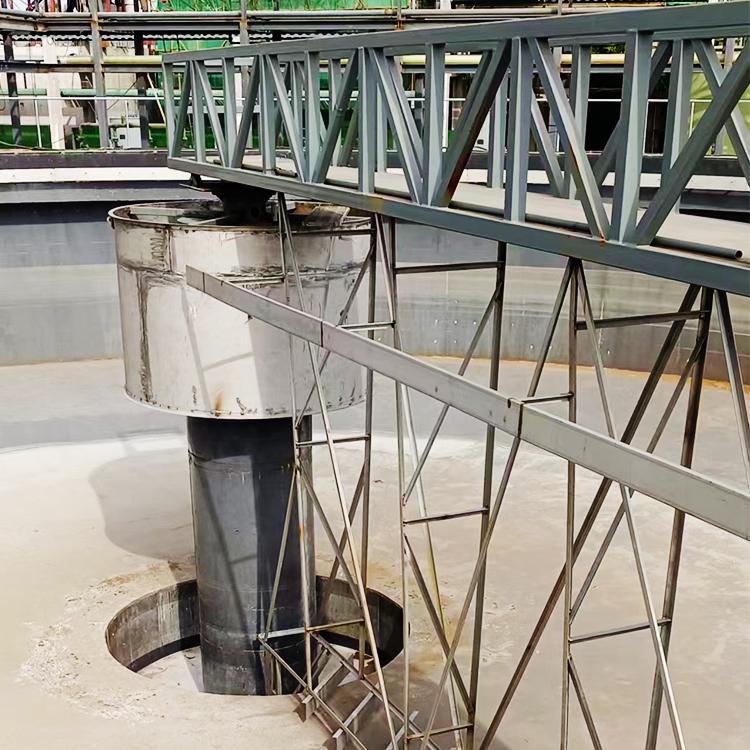

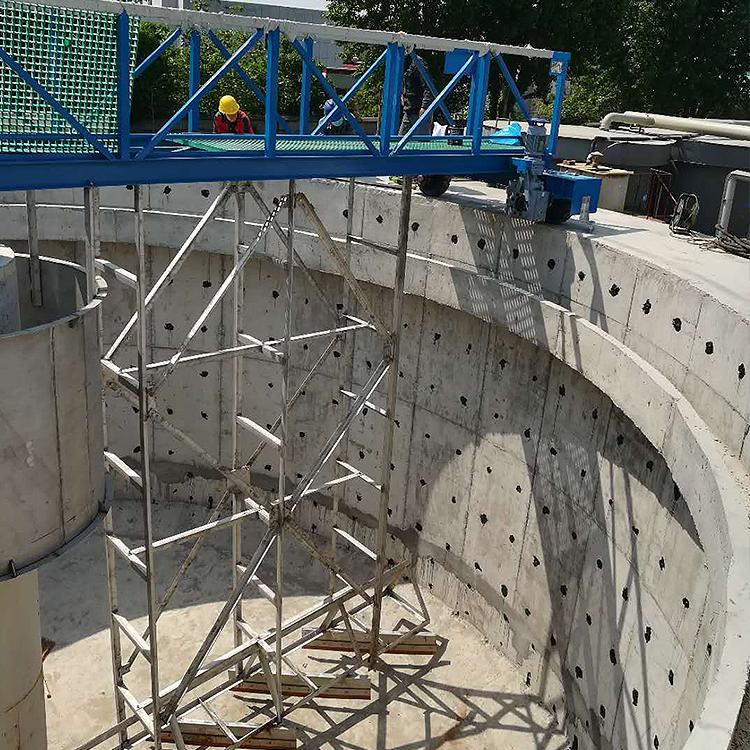

半跨式周边传动刮泥机主要由工作桥、中心旋转支承、集电装置、驱动机构、行走轮、刮泥吊架、刮泥板等组成。
原水从池底经中心支墩上部流出,并经导流筒配水后,并辐射流向池子,周边集水槽出水,随着辐向流速的降低,原水中的悬浮物被分离而沉降于池底。旋转桁架以中心支承为圆心,两端走轮在驱动装置的作用下,沿池周回转运行,带动下部安装在桁架上的刮泥架缓慢转动,将池中的泥刮集至沉淀池中心集泥槽,依靠水压或泵排出池外,上部浮渣由撇渣机同步刮至排渣斗排出。
构造及工作过程:
周边传动刮泥机根据工作桥和刮泥板的区别可以分成全桥和半桥两种形式。
周边传动刮泥机由工作桥、刮臂及刮泥板组件、中心支座、驱动机构、集电器、电控箱等主件和出水三角堰板、稳流筒、挡渣板、浮渣刮板等附件(是否提供由双方协商确定)组成。

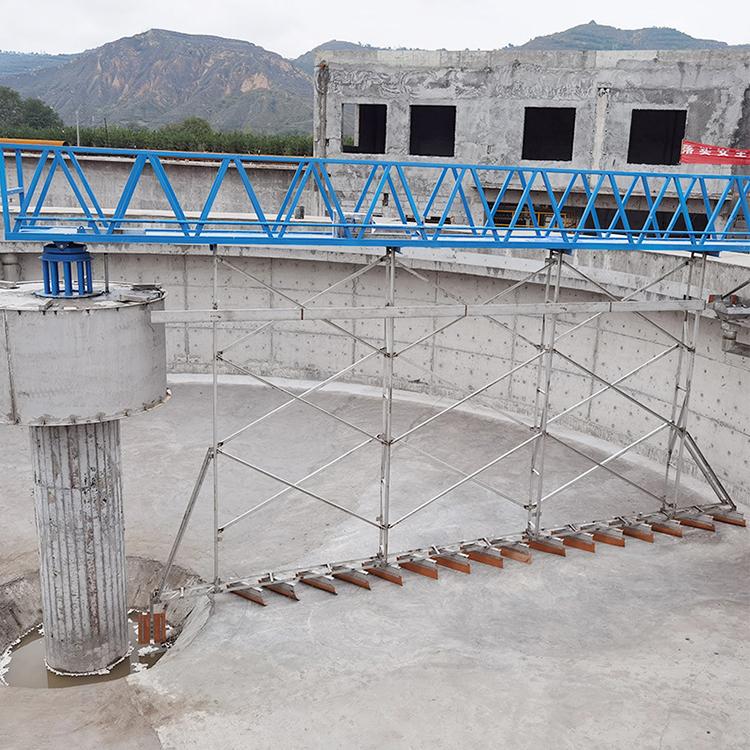

工作桥由安装在周边的驱动机构带动,绕安装在池中心支墩上的中心支座旋转。悬挂在工作桥下的刮臂拖动对数螺旋线刮泥板旋转,沉淀在池底的污泥由刮泥板收集至集泥坑。
液面上的浮渣在浮渣刮板和周边挡渣板形成的渐缩区域内集中,由浮渣刮耙扒到集渣斗,排出池外。
配水及排泥
周边进水槽内的水位由始端至末端的高差应保持在一定的范围内,需能近似保证每个配水孔处的水头、流速相同,做到配水均匀。
1.周边进水槽的布水管应由供应商依其系统要求提供,周边配水系统设计应保证二沉池的水力平衡。
2.进水槽必须环绕周边均匀地布水,承包商设计的水槽的断面应保证使水流在布水槽中以等速流动,防止固形物在槽内沉积。
3.布水管孔口大小、间距应合理,应能保证水流沿整个池周提供均衡配水的流量。
4.水流以低速均匀流入池子,然后向外扩散,并以平缓的环流返回到周边出水槽。承包商应保证进水的流速不会造成任何的短流和涡动。使悬浮固体均匀降落。
5.导流用的板厚不小于3mm,采用不锈钢制造。该二沉池池底积泥分布呈周边多、中间少的特点,为保证池底污泥能够均匀*地排出池外,吸泥管采用变截面矩形管,矩形管的一根对角线与水平面垂直摆放,在矩形管的前下侧面上等间距开设变直径的吸泥孔。矩形吸泥管断面由池周边往池逐步增大,吸泥孔直径由池周边往池逐步减小,与池底污泥分布相适应,吸泥孔的开设大小与排泥量成正比,吸泥管的截面变化应保持各吸泥孔口处的水力平衡,使每个吸泥孔口均能按设计要求排泥,上述二者的关系均由详细水力计算公式算得。由吸泥孔进入吸泥管的活性污泥通过回流污泥井内的套筒阀来排出,调节套筒阀的出口高度(与沉淀池液位差)可以方便地改变活性污泥量和出泥浓度。
