微动试验机

微动测试概述

微动试验机：主要用于对多种材料，薄膜/涂层/改性层/块体材料，润滑油和润滑剂的力学、摩擦学特性和实际工况的研究及其评价的测试系统，采用励磁线圈激振形式，实现运动台的高频微动。

在宽温度范围内以500Hz频率，5微米的控制行程使其成为工业和大学研究的理想微动磨损材料性能测试仪。

模块功能

l 5μm至4mm的行程

l 高达500Hz

l 压电传感器

l 摩擦力达到电磁线圈

l -40至800℃

微动模块选择平台

² 多功能摩擦磨损仪MFT-5000

在多功能摩擦计上测试高达2500N的下压力（600N摩擦力），允许在同一平台上执行多个其他摩擦，摩擦，磨损模块。

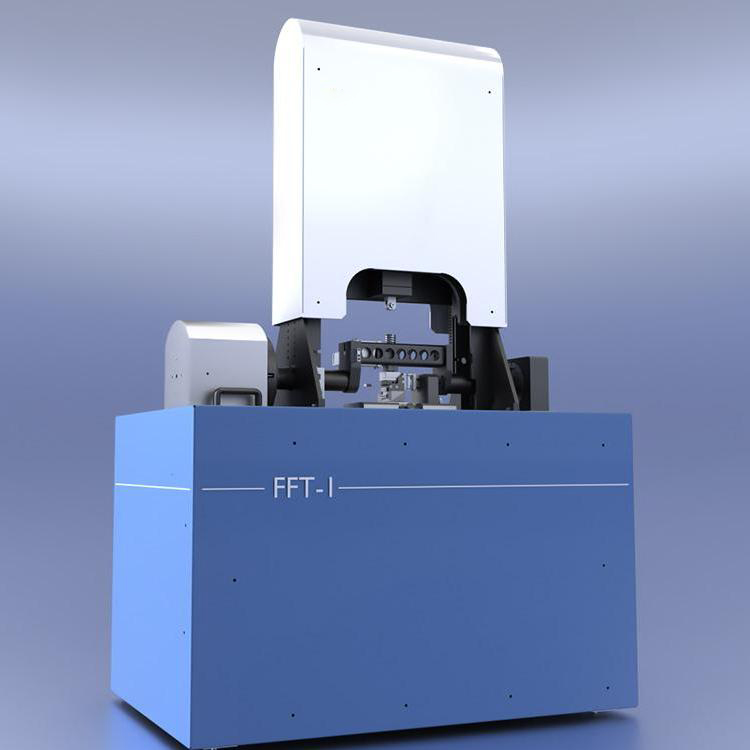

² 单功能微动试验机FFT系列

     在FFT系列平台上进行高达5000N微动测试的专用平台

微动模块详细功能

l 力传感器：测试仪使用高分辨率，快速频率响应压电传感器来测量实时内联摩擦力。

l 长距离可靠性：挠性悬架可引导磁铁组件无接触或润滑。 磁铁，线圈和定子旨在消除性能随时间的降低，并提供接近免维护的磨损测试操作。

l 位置传感器和控制：高达1nm的分辨率和微米级的精度位移传感器控制；较低的噪音。

l 平台刚性：减振框架，对称设计，刚性样品架等允许高系统刚度。 高刚性允许轻松创建微动环。

l 环境腔室：-40至1200℃范围内的宽温度允许微动测试仪轻松模拟多种现实生活场景。

l 在线传感器：用于检测裂缝发生的声发射等传感器，用于测量表面电阻变化的ECR可以更深入地了解测试界面。

数据示例

图一                      图二                   图三

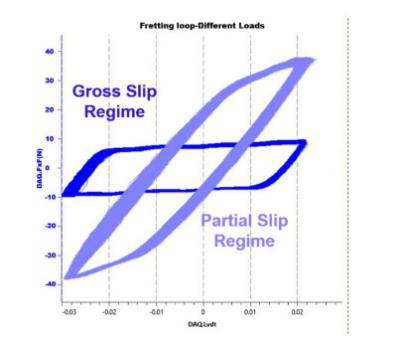

图一：微动循环-实时摩擦力的刚性设计允许在不同温度，负载等下产生微动环。

图二：在300Hz，3000N实时摩擦曲线-该图显示了300Hz时的实时摩擦数据，2300N干燥材料微动试验。

图三：微动失败标记-Rtec 3D轮廓仪可以轻松创建表面的3D图像。

安装在MFT-5000或FFT-5000上的微动磨损测试线圈是强大的模块，针对小幅度和高频率的摩擦、磨损、微动测试进行了优化。该模块是研究人员或QC工程师手中强大的工具。
