摩擦磨损试验机

简介

多功能摩擦磨损试验机适用于薄膜/涂层/改性层/块体材料/固态或液态的润滑层/润滑油/润滑剂的力学、摩擦学特性和实际工况的研究及其评价的测试系统，测试标准模块采用模块化设计可实现多种摩擦磨损测试模块的互换，如旋转球盘/销盘，高速往复， Timken环块等，同时实现多种信号的同时原位检测：摩擦力、载荷力、在线磨损深度以及在线三维形貌（磨损深度、宽度、体积、粗糙度等）、拉曼检测等。

多功能摩擦磨损试验机

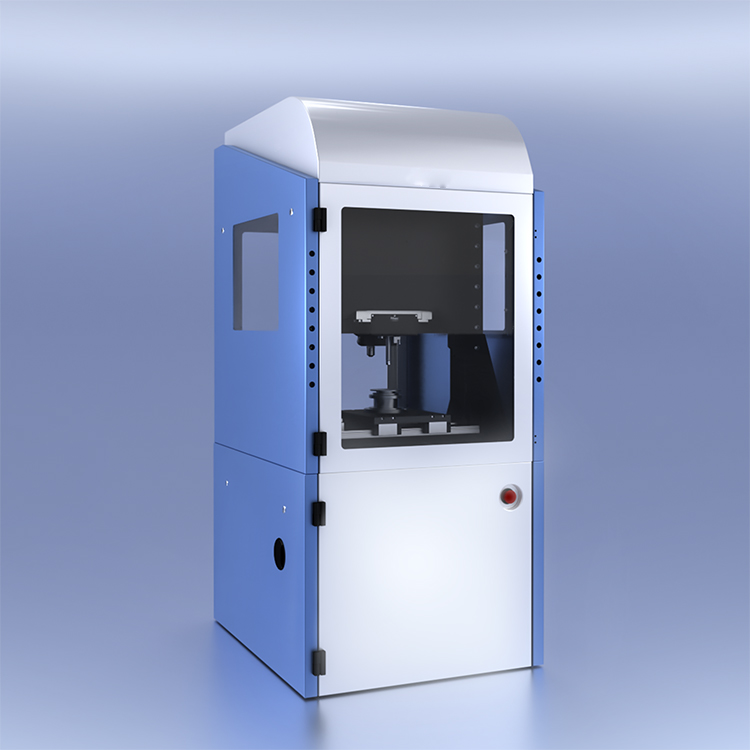

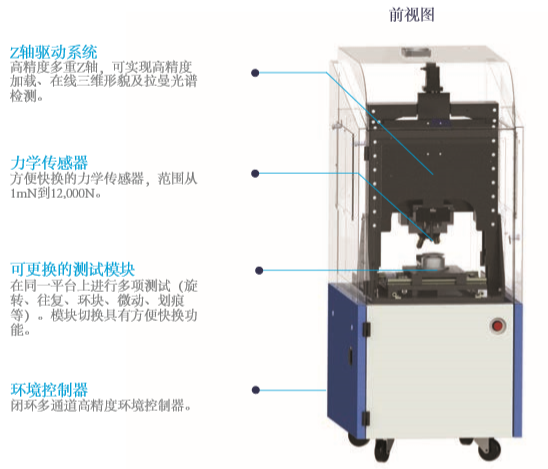

Rtec多功能摩擦磨损试验机可以实现在同一台设备上进行多种标准和定制的摩擦磨损试验，模块化的设计让它可以实现从微观到宏观的检测范围。多种技术的结合带来了更全的数据收集和分析能力。被测样品可以自动在摩擦磨损/力学检测区域和形貌表面分析区域程序化移动，自动测出磨损体积、表面粗糙度、三维形貌、表面化学性质（拉曼）等以及和摩擦磨损相关的数据。

MFT-5000型摩擦磨损试验机可广泛的应用于材料科学、薄膜涂层、生物、化工、石油、微电子、微型传感器、半导体材料、自动控制、航空航天、汽车工业及机械工具的材料研究和开发，还可以应用于工业产品的失效与可靠性的评价、质量控制及检验。

产品优势

l 加载力范围涵盖纳米级、微米级至宏观

可快换的加载力传感器加载范围从1mN至12,000N。

l 模块化设计

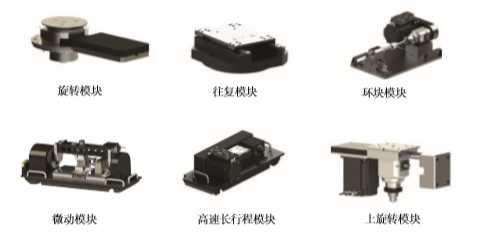

多种测试模块模拟多种运动方式：旋转、往复、环块、微动、高速长行程等；

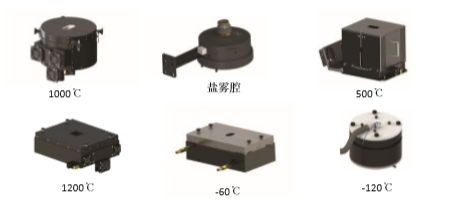

多种环境腔体模拟多种工况：高低温、腐蚀、盐雾、真空、湿度、高压腔体等。

l 在线三维形貌

通用在线三维形貌技术，可自动成像，具备纳米级分辨率。Lambda形貌系统具有四种光学成像模式（共聚焦+白光干涉+暗场+明场）。

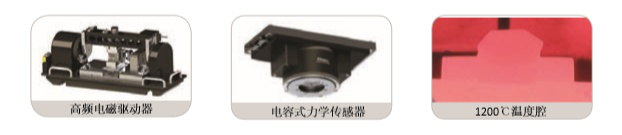

l 广泛可选的传感器

根据实际应用，可选择不同类型力学传感器。

电容式传感器——高精度、低温漂；

压电陶瓷传感器——高频往复工况下测量摩擦力；

应力应变式传感器——加载范围宽、广泛适用。

l 同一平台上实现多种ASTM/DIN/ISO标准测试

可对标准试样或实际零部件级别进行标准或非标准测试。

参数列表

l 平台指标

落地式：微观、宏观；加载力高达12,000N

台式：纳米、微观

XY平台移动距离：X轴长达150mm、Y轴长达210mm；位移分辨率0.1μm；速度高达50mm/s

多重Z 轴驱动：速度高达10mm/s, 500um/s；位移分辨率0.25um, 10nm
计算机控制：Windows 系统；LCD 显示屏，打印机；

设备供电要求：电压110VAC/240VAC/480VAC

环境腔(可选)：-120℃~1200℃温度；5~95%RH湿度；真空高达10^-7Torr；液体 ；惰性气体；腐蚀；盐雾；高压

l 表面形貌

表面成像模块：白光干涉仪、共聚焦3D形貌；高速变焦；拉曼光谱仪；高倍显微镜；原子力显微镜

其他传感器：电位传感器、声发射传感器、接触电阻传感器、pH探针

l 检测模块

测试模块：摩擦、压痕、划痕、机械性能

下试样驱动模块：所有驱动模块都可在同一基础平台上运行

下旋转驱动：范围360°；转速高达10000rpm；速度低至0.001rpm(超低速驱动模块）

高频往复驱动：频率达70Hz、冲程0.1mm~30mm

长行程高频往复驱动：频率40Hz、冲程40Hz时行程为40mm

微动驱动：频率高达500Hz、行程5μm~4mm

环块驱动：范围360°、转速高达7000rpm
