SRV试验机

SRV试验机概述

Rtec SRV试验机测试系统：可在5微米行程的线性振荡运动中测量润滑剂、油、油脂等两个试样之间的摩擦系数和磨损量。滑动往复摩擦模块具有较宽的载荷、速度和温度范围。使用各种测试条件组合，可以在同一测试仪上使用几种ASTM、DIN、ISO标准测试摩擦和磨损数据。

主要特点

l 5微米至4毫米行程，高达500Hz的振荡频率

l 高分辨率压电传感器

l 电磁线圈

l -40℃至500℃（可选800℃）温度

l 3000N下压力

l 刚性设计允许绘制微动环

详细资料

SRV试验机测试模块基于挠曲的设计构建。使用具有实时行程和波形校正控制器的电磁致动器来传递运动。

力传感器

测试仪使用高分辨率，快速频率响应压电传感器来测量实时内联摩擦力。

长距离可靠性

挠性悬架可引导磁铁组件无接触或润滑。磁铁、线圈和定子旨在消除性能随时间的降低，并提供近乎免维护的操作。

位置传感器和控制

位移传感器控制，高达1nm的分辨率和微米级的精度、超低的噪音平台。

刚性

减振框架，对称设计，刚性样品架等允许高系统刚度。高刚性允许轻松创建微动环。

环境腔室

-40℃至800℃范围内的宽温度允许微动测试仪轻松模拟多种现实生活场景。温度和测试持续时间是使用计算机控制测试系统。

在线传感器

用于检测裂缝发生的声发射等传感器，以及用于测量表面电阻变化的ECR可以更深入地了解测试界面。

数据示例

图一 图二 图三

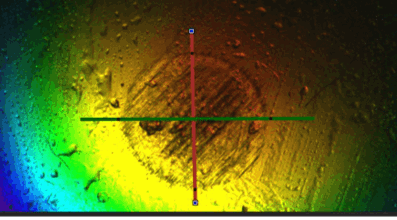

图一：球磨痕和体积磨损

Rtec 3D Profiler在测试后创建了球疤痕表面的3D标记。剖面仪能够测量球的体积磨损。

图二：实时摩擦和加载力

该图显示了SRV测试期间的实时摩擦数据和下压力控制

图三：实时行程控制图

该图显示了测试期间的实时向下力和行程控制

SRV测试平台的选择

多功能摩擦磨损仪MFT-5000

多功能摩擦磨损试验机上的SRV测试可达2500N，可在同一平台上进行多种其他摩擦，摩擦磨损试验。

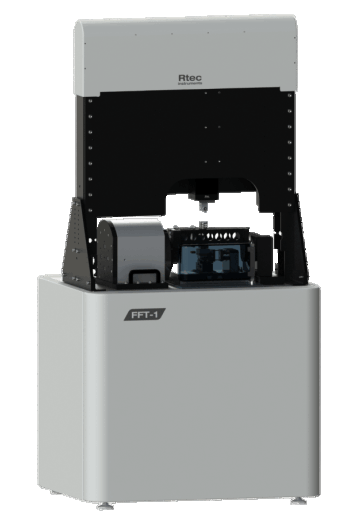

单功能SRV试验机FFT-1

微动FFT系列平台上的SRV和微动测试高达5000N。

SRV试验机测试振动测试设置是在各种模式下运行振荡润滑剂测试的超佳选择。行程控制，闭环下压力控制和受控的环境条件允许将实验室结果复制到现实生活场景中。 以上使得该测试仪成为研究人员或QC工程师手中强大的工具。

关键词与ASTM标准

ASTM D5706使用高频线性振荡试验机测定润滑脂的极压性能的标准试验方法

ASTM D5707使用高频线性振荡试验机测量润滑脂摩擦和磨损性能的标准试验方法

ASTM D6425等效于DIN 51834第2部分，使用SRV试验机测量EP润滑油摩擦和磨损性能的标准试验方法

ASTM D 7217使用高频线性振荡SRV试验机测定固体粘合薄膜极压性能的标准试验方法

ASTM D7420使用高频线性振荡试验机测定润滑脂润滑塑料套筒悬挂接头摩擦磨损性能的标准试验方法

ASTM D7594  - 使用高频线性振荡试验机测定高赫兹接触压力下润滑脂的微动磨损耐受性的标准试验方法

DIN 51834-1平移振荡装置中的摩擦学试验第1部分：一般工作原理

DIN 51834-2平移振荡装置中的摩擦学试验第2部分：测量EP润滑油摩擦和磨损性能的标准试验方法

DIN 51834-3平移振动设备中的摩擦学测试与润滑剂配合使用时材料的摩擦学性能测定

DIN 51834-4平移振荡设备中的摩擦学测试测试齿轮和液压油的摩擦学性能

DIN 62136-1纺织机械和附件 - 纬编机用针和沉降片润滑油

ASTM D7421使用高频线性振荡试验机测定润滑油极压性能的标准试验方法

DIN 51834-5汽车行业标准化项目

DIN 51834-6使用高频线性振荡试验机测量润滑脂摩擦和磨损性能的标准试验方法

DIN 51834-7使用高频线性振荡试验机测定润滑脂极压性能的标准试验方法

DIN 51834-8粘结固体薄膜平移振荡装置的摩擦学试验

DIN 51834-9用塑料试样评定塑料润滑脂
