快装式接地极

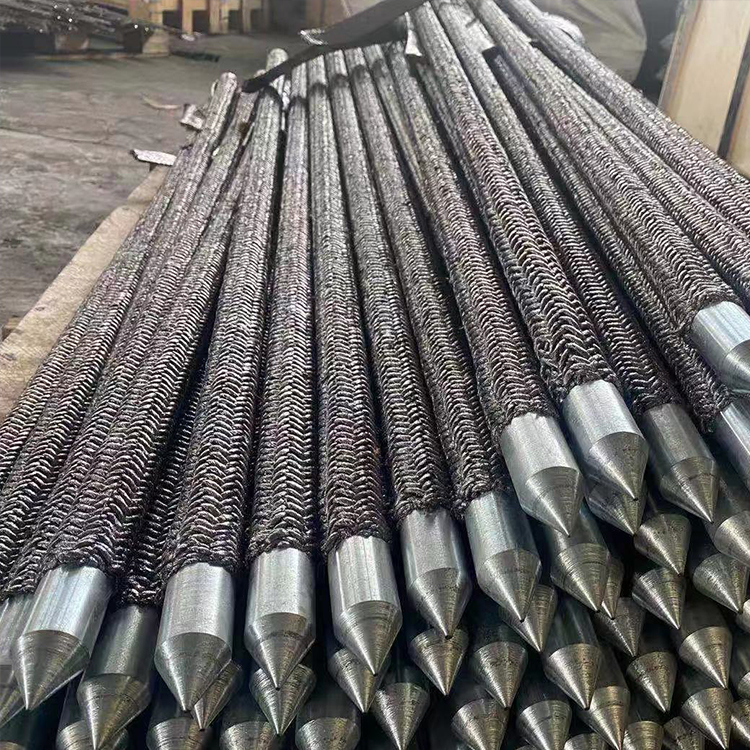

石墨基柔性接地体采用高碳石墨线和碳纤维制造，耐酸碱腐蚀、不生锈、大电流冲击不反击、接地电阻稳定，耐水、耐高低温、强度大、使用不受环境气候条件限制，使用寿命长30年以上，连接无需电气焊，无需防腐蚀措施，使用方便，免更新，免维护，省工，省时，环保，节省材料，能源，经费。
石墨基柔性接地体是一种新型非金属导电材料，性能稳定，自身电阻率低，耐高低温，耐酸碱腐蚀，耐大冲击电流，材料性质不发生变化。石墨基柔性接地体相对于防雷接地体直径增加数倍，与土壤接触面积增大，在相同故障电流的情况下，软体石墨接地体能更快的将故障电流导入大地。另外石墨基柔性接地体安装在防雷接地体上以多通道分散布置，在多雷地区，软体石墨接地体有很好的降低大电流冲击的作用。特别是在交通不便、无电、土壤电阻率高的山区，采用防雷接地体相结合的方法，能更好的满足设计要求，并且施工简便，减少开挖量，降低费用。
（二）产品技术指标：
1、外观检查：石墨线层编织均匀、致密
2、固态电阻率：0.00013Ω.m
3、接地电阻：≤1.8Ω
4、冲击电流耐受：ΔR%≤10%
5、工频电流耐受：ΔR%≤10%
6、高温性能：100℃
7、低温性能：-45℃
8、抗压强度：10KN(≥12s)
9、抗拉强度：8000N(≥15s)
10、抗弯折度：180度
11、石墨线层的表面摩斯硬度：1-2
12、埋地表面年平均腐蚀率：≤0.1%，使用寿命30年
13、雷电冲击电流耐受（冲击不反击）
（三） 所供产品规格：
1、水平体：每根直径18-30mm（±1）/40x5mm。
2、垂直体：每根直径18-30mm（±1）/40x5mm。
（四）产品安装施工方案：
1、每基杆塔施工前应进行截割旧接地线，清理原有接地体，对原接地体近存回收，统一存放。
2、采取先地下后地上的施工顺序选择在土质好的地方挖沟铺设辐射线；辐射线以圆形为主，挖沟时应挖300mm-500mmm宽，800mm-1000mm深。接地体沟底要求平整、无碎石、杂物；在沟底部铺50mm-100mm的细土层。
3、把石墨防雷接地体铺放在沟里，然后用专用绑扎线把接头绑扎牢固，禁止利用利器刮伤石墨导电层，使用过程中禁止大角度弯折接地体。为切实做到接地系统的防腐，石墨接地体之间的要求采用绑扎线捆扎连接，遇到特殊情况需要焊接时，焊接尺寸应是接地体直径的10倍，并用石墨线或石墨线带做防腐处理。通常每基铁塔防雷接地体的用量是80米。遇到土质较好的环境时可适当减少用量；土壤条件恶劣的环境下应增加接地体的用量。
4、石墨防雷接地体铺设安装完成后分层回填，首先回填300mm-500mm的细湿土或者粘土，然后用水充分浇灌、直至完全灌透，用细湿土或者粘土回填并夯实。
5、用摇表测量接地电阻，接地电阻应小于10Ω，在高电阻土壤中，如达不到电阻要求时，需增加防雷接地体的铺设，直至达标。
6、穿越路基时要用钢管套护。
