接地模块

防雷接地模块是高土壤电阻率地区接地工程用于降低接地电阻的专用产品。适用于各种类型的土壤环境，具有抗腐蚀、无毒环保、使用寿命长、工程安装简单、效果显著的特点，是适合防雷接地、各种安全地和工作地、信号逻辑地的通用产品。

防雷接地模块是以导电性、稳定性很好的非金属高分子复合材料为主材，以抗腐蚀表面处理过的合金作为内部框架加固，通过专用液压机经过50KPA以上的压力挤压成型，再经过表面优化处理而成。根本上解决了同类材料难以克服的腐蚀和密实底低，易碎及稳定性差的通病。

防雷接地模块与保护对象的引下地线相连接，一方面本身的导电性能强电阴率很低，又有较大的散流面积，复合高分子材料和土壤的结合性强，降低了接触电子；另一方面，本接地体独特的可扩散亲水性表面活性剂成分，通过扩散改造附近土壤层，使其湿润，而且该成分是阳离子型高分子材料，电解提供土壤导电必须的电解络合离子，使散流效果更好；同时，本接地体采用了合金极芯框架，使其在

土壤中抗腐蚀，为加强极芯框架腐蚀寿命，进行了表面抗腐蚀处理，根本上保障了接地体多年使用无忧。

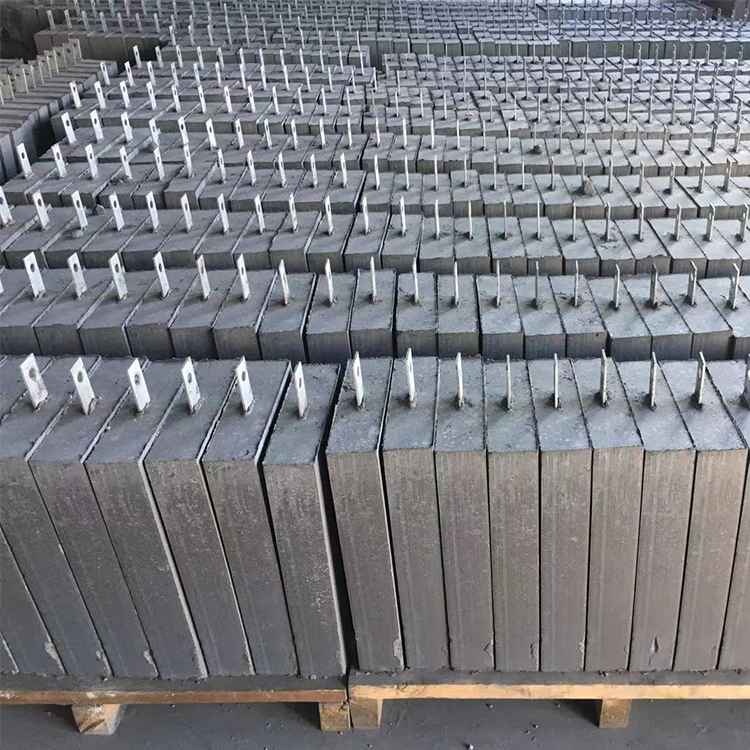

防雷接地模块是灰黑色，表面有金属光泽；两端为连接极芯；分方形板状圆柱形梅花形梯形长条形多种外观。

防雷接地模块安装应用（垂直安装和水平安装）：

一、垂直安装方式施工步骤：

1、根据计算估算用量，按偏差5%~10%处理，得出总接地体用量；

2、 根据实际可使用土地面积，平均分布各接地体，并在地面划好线，作好施工准备；每块接地体的间隔距离，尽量不小于4m，如果因为

实际使用过程中，无法满足间隔要求，则在计算是，其利用系数需要取进行计算；

按设计要求人工挖坑。深度按设计要求，一般要求模块在地面下0.8-1.0m. 坑的直径大小以方便施工为准，坑的深度为模块的长度加上0.8m。

3、 挖好槽后，在槽的底面，敷设一层降阻剂（增加接块与土壤的接触面积，加强导流能力），然后将模块平放于降阻剂上方，并用力夯实。

4、坑底填入少量细土，回填深度约10cm，夯实。放入接地模块，回填细粘土。回填细粘土时应洒水并逐层夯实。回填细粘土至模块完全埋入土壤为止，若无水，待季节雨水后土壤与模块的接触紧密后，模块吸水并释放电解质后，其降阻效果将更加明显。模块电极与水平地网焊接好，焊后按规定做好防腐处理。

二、水平安装方式施工步骤：

1、 如果是用连接卡与水平地网连接，用螺栓固定紧，同时涂上导电防腐涂料。

2、根据计算估算用量，按偏差5%~10%处理，得出总接地体用量；

3、 根据实际可使用土地面积，平均分布各接地体，并在地面划好线，作好施工准备；每块接地体的间隔距离，尽量不小于4m，如果因为实际使用过程中，无法满足间隔要求，则在计算是，其利用系数需低值进行计算；

4、  根据划好的位置，开挖适合尺寸的槽。可以采取纵横槽的方式，也可以采用深坑加连接槽的方式进行开挖。要求槽的深度，不低于0.5m，

为0.8~1.5m。其实际的深度，可以参考如下的原则：土壤电阻率越高，埋设深度就要越大；地下水位越低，埋设深度就要越大。

5、  挖好槽后，在槽的底面，敷设一层降阻剂，然后将模块平放于降阻剂上方，并用力夯实。

6、 利用热镀锌扁钢或是铜等导体（建议尺寸不小于3×30mm），将模块之间的极芯连接起来，其连接方式，建议采用焊接方式，如果现场不充许，

可采用铆接的方式。无论何种方式，均需要表面过两遍漆（或是腊青）进行防腐蚀处理。用同样的方式，连接一根到地面观测井的汇流排上。

6、 完成上面的工序后，在模块及连接扁钢或是铜排上面，再用降阻剂敷设一层，直至将模块完全密封为止。施工过程中，需要加少量的水，使降阻剂与模块之间完全接触；

7、回填土壤；如果现场挖出的土壤为砂石黄泥等类型，建议回填土部分换成其它导电率更高的泥土，以增加降阻效果。在回填过程中，需要浇适量的水，分层夯实。
