高压串联电抗器主要用于6kV～35kV电力系统与高压电容器组相串联，能够有效的抑制和吸收高次谐波，限制合闸涌流及操作过电压，保护电容器组，改善系统的电压波形，提高电网功率因数。
01

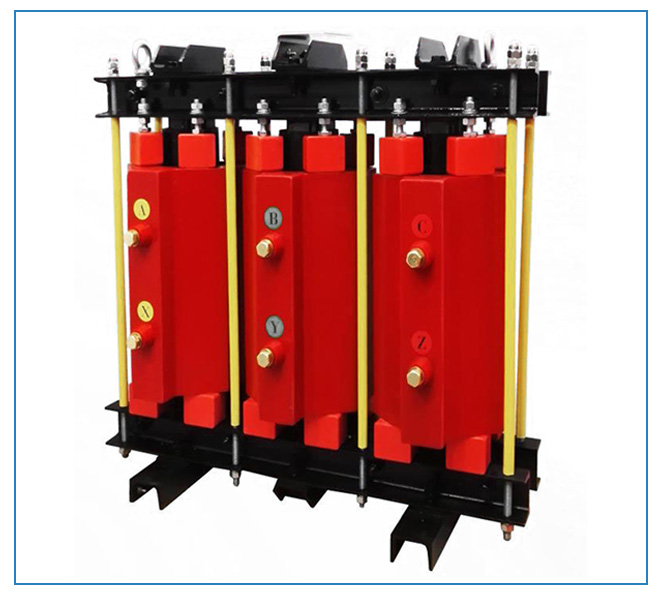

串联铁芯电抗器分为三相和单相两种，采用干式铁芯结构，均为环氧浇注式。
02
铁芯采用低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。
03
线圈采用绝缘导线，经专用机器绕制，具有平整度好，外型美观的优点。
04
电抗器在装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-真空浸漆-热烘固化这程，使电抗器线圈与铁芯牢固成一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果。
05
线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
使用环境
Use environment
01
海拔高度不超过2000米；运行环境温度-25℃至+45℃，相对湿度不超过90%
02
周围无有害气体，无易燃易爆物品
03
周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
安装设备的优点
PRODUCT DETAIL
01
可保护电容器，降低涌流倍数，吸收谐波，降低谐波电压值，减少畸变，提高电能质量
02
可保护设备，避免电流过大而造成设备损坏
03
内部短路时，减少短路电流；外部短路时，减少对短路电流的助增作用
04
降低涌流倍数、吸收谐波，降低谐波电压值，减少畸变，提高电能质量
订货须知
订货时需提供以下参数：
a） 配套电容器组的三相容量Qc（kvar）
b） 配套电容器的额定相电压Ucn（kv）
c） 电抗率k（%）
d） 是否有谐波
产品技术参数
PRODUCT DETAIL
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
通知
详细尺寸已订货时，技术文件为准，图上只供参考
