HZS-BKSX系列高压线路自动无功补偿装置一般安装于供电线路的杆塔上，可实时监测高压线路的电压、电流、无功及功率因数等电网参数，并根据这些参数对高压电网进行监测补偿；对提高线路功率因数及电压、减少线损，改善电网供电质量起到重要作用。
型号说明
产品特点
1:无功智能自动补偿，装置自动跟踪线路无功变化，采用真空接触器为电容器投切开关，适合用于通断容性电流，可靠性高。
2:装置采用多级自动投切控制功能，使高压线路无功补偿曲线更加平滑、效果更好。
3:采用高可靠的微处理器及控制技术，实现了补偿系统的自动控制、数据统计和存储的功能（记录并保存两个月）。
4:可通过GPRS远程无线通讯方式实现远距离采集数据及控制目的。
5:专为户外环境设计，防雨、防潮、防高低温、防腐设计，可适应不同地理气候特点。
主要技术参数
1、额定电压等级：6kv、10kv；额定频率：50Hz。
2、额定容量：50-600kvar，可分1-3组。
3、测量精度：电压互感器：0.5级；电流互感器：0.5级。
4、投切寿命：10万次。
5、装置能在1.1倍额定工作电压下长期运行。
6、装置能在方均根值不超过1.3.倍电容器组额定电流的过电流下连续运行。

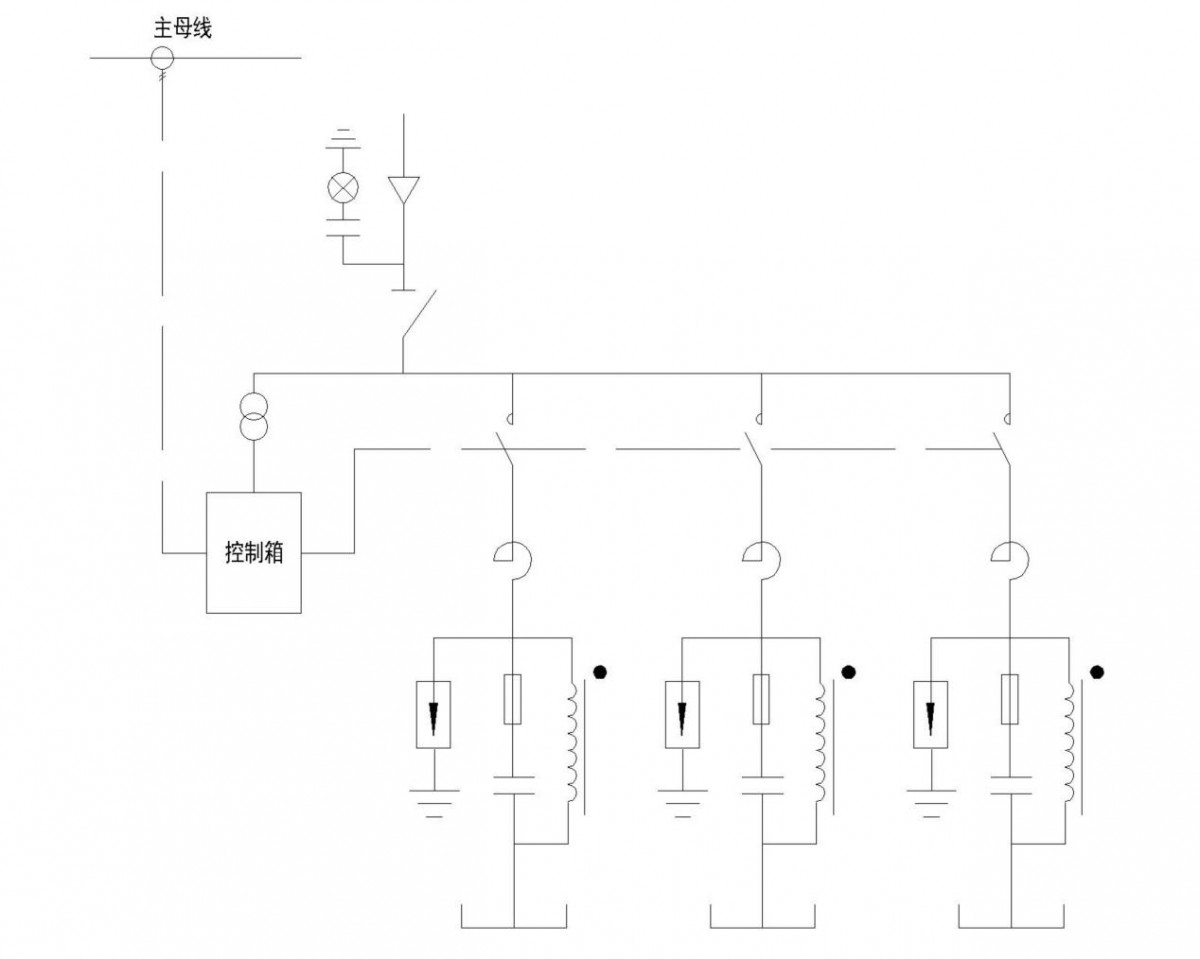

产品一次系统图
线路补偿装置主要由电容器、控制器单元、真空接触器、电压互感器、避雷器、户外跌落式熔断器等组成。控制器根据电压互感器和电流互感器采集的实时数据进行分析和判断，发出实时控制命令；真空接触器收到控制指令，即实时投切动作，完成电容器的通断控制。户外跌落式熔断器对装置进行短路保护，杜绝故障对装置和线路造成损害。
使用条件
一：工作环境条件
a．室外环境空气温度：-35℃～+45℃
b．环境空气相对湿度：40℃时为20%～90%；
c．大气压力：海拔2000米及以下。
二：周围环境要求
a．不允许有较强的振动与冲击;
b.不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在。
产品选型
|
装置型号 |
补偿容量(kvar) |
分组数量 |
每组容量(kvar) |
柜体数量 |
柜体尺寸 宽*深*高 |
|
HZS-BKSX-50/1-6/10 |
50 |
1 |
50 |
1 |
1000*1000*1200 |
|
HZS-BKSX-100/1-6/10 |
100 |
1 |
100 |
1 |
1000*1000*1200 |
|
HZS-BKSX-150/1-6/10 |
150 |
1 |
150 |
1 |
1000*1000*1200 |
|
HZS-BKSX-150/2-6/10 |
150 |
2 |
50+100 |
2 |
2000*1000*1200 |
|
HZS-BKSX-200/1-6/10 |
200 |
1 |
200 |
3 |
1000*1000*1200 |
|
HZS-BKSX-200/2-6/10 |
200 |
2 |
50+150 |
3 |
2000*1000*1200 |
|
HZS-BKSX-200/2-6/10 |
200 |
2 |
100+100 |
3 |
2000*1000*1200 |
|
HZS-BKSX-300/1-6/10 |
300 |
1 |
300 |
3 |
1000*1000*1200 |
|
HZS-BKSX-300/2-6/10 |
300 |
2 |
100+200 |
3 |
3000*1000*1200 |
|
HZS-BKSX-300/3-6/10 |
300 |
2 |
100+100+100 |
3 |
3000*1000*1200 |
|
HZS-BKSX-400/1-6/10 |
400 |
1 |
400 |
3 |
3000*1000*1200 |
|
HZS-BKSX-400/2-6/10 |
400 |
2 |
100+300 |
2 |
3000*1000*1200 |
|
HZS-BKSX-400/2-6/10 |
400 |
2 |
200+200 |
2 |
3000*1000*1200 |
|
HZS-BKSX-400/3-6/10 |
400 |
3 |
100+100+100 |
3 |
3000*1000*1200 |
|
HZS-BKSX-500/1-6/10 |
500 |
1 |
500 |
1 |
3000*1000*1200 |
|
HZS-BKSX-500/2-6/10 |
500 |
2 |
100+400 |
3 |
3000*1000*1200 |
|
HZS-BKSX-500/2-6/10 |
500 |
2 |
200+300 |
3 |
3000*1000*1200 |
|
HZS-BKSX-500/3-6/10 |
500 |
2 |
100+100+300 |
3 |
3000*1000*1200 |
|
HZS-BKSX-500/3-6/10 |
500 |
3 |
100+200+200 |
3 |
3000*1000*1200 |
|
HZS-BKSX-600/2-6/10 |
600 |
3 |
300+300 |
3 |
3000*1000*1200 |
|
HZS-BKSX-600/3-6/10 |
600 |
3 |
200+200+200 |
3 |
3000*1000*1200 |
安装方式
高压线路无功补偿装置安装于供电线路杆塔上，电容柜安装于双柱间横担上或单柱的三角支撑架上，柜体下端离地面距离大于2.5m。安装支架和包箍使用优 质槽钢或角钢，采取镀锌处理。
