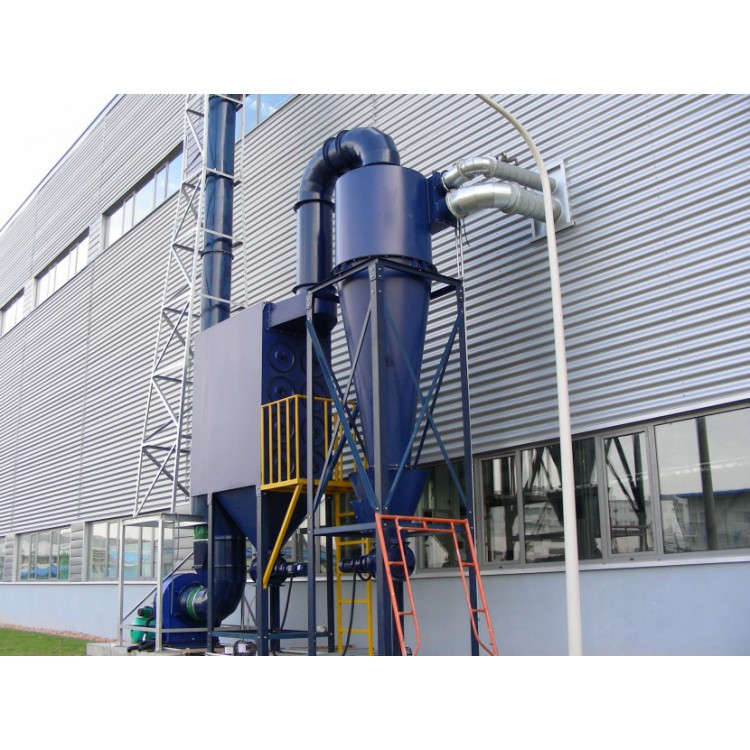

旋风除尘器的入口型式

旋风除尘器的进口主要有两种形式：切向进人式和轴向进入 式

切向进口为较普通的一种进口型式，制造简单，较为常见，又可分为直入式和蜗壳式。①直入式  直入式是入口管外壁与筒体相切， 它有利于气流向下做倾斜的螺旋运动， 同时也可以避免相邻两螺旋圆的气流 互相干扰。②蜗壳式 蜗壳式是入口管内壁与筒体相切， 外壁采用渐开线形式， 渐开角有 180。 、 270?和 360。三种． 气流进入筒体后， 宽度逐渐变窄。 这样减少了外游祸和内被祸之间的撞击和干扰， 同时加大了进口气体和排气管的距离， 减少了气流的短路机会，因而可以提高除尘效率。 这种进口处理气量大， 压力损失小， 是旋风除尘器比较理想的一种进口型式。

 轴向进入式
轴向进口是较好的进口型式， 它是靠导流叶片促使气流旋转 的， 因此也叫导流叶片旋转式。 轴入进入式可以大限度地避免外游涡和内被涡之间的干扰， 与切向进入式相比， 在同一压力损 失下， 处理能力约大2倍． 而且气流分配容易均匀， 所以常用于多管式旋风除尘器和平置式旋风除尘器。
铀向进人式又分逆流式和直流式。 前者压力损失一般为自800～1000Pa ，除尘效率与切线进入式基本相同； 后者压力损失较小 （约 400～ 500Pa)， 除尘效率也较低。
进口管可以制成矩形和圆形两种型式。 由于圆形进口管与旋风除尘器器壁仅有一点相切， 而矩形进口管整个高度均与器壁相切， 故一般多采用后者。 矩形宽度和高度的比例要适当， 因为宽度越 小， 临界粒径越小，除尘效率越高，但过长而窄的进口对除尘也 是不利的． 对于一般矩形进口管， 其高与宽之比为2～4。
