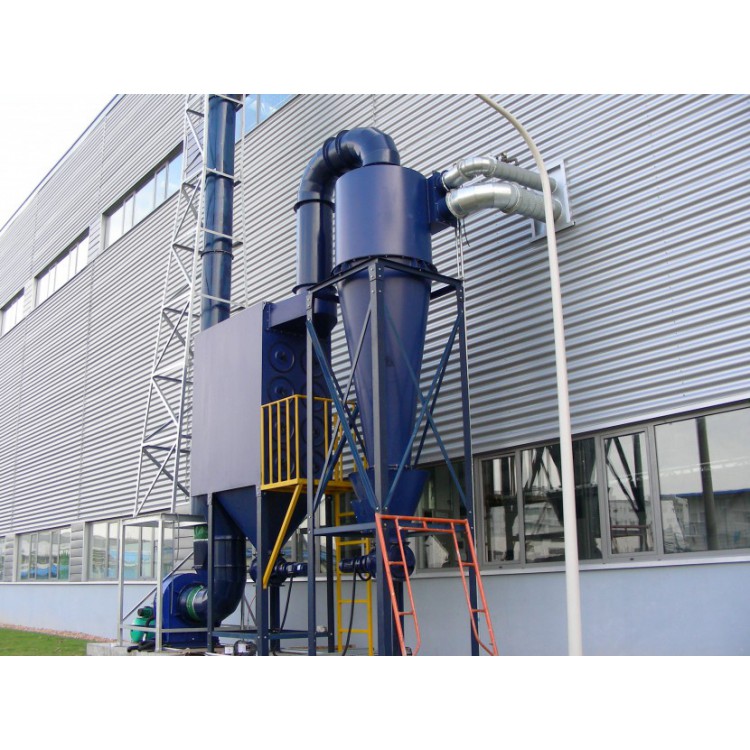

旋风除尘器几何尺寸选取

旋风除尘器的主要几何尺寸包括直径、 高度和锥角。

(1 ）除尘器直径
一般来讲， 旋风除尘器的筒体直径越小， 粉尘颗粒所受的离心变大， 旋风除尘器的除尘效率也就增高。 但过小的筒体直径， 由于外璇涡和内被涡分界不明显， 可能造成较为大粒径的颗粒反弹至中心气流而被带走， 使除尘效率降低。 另外对于黏性物料， 简 体直径太小容易引起除尘器堵塞． 因此， 一般筒体直径不宜小于 50～75mm；现出现筒径大于2000mm的大型旋风除尘器。

 （2）除尘器高度
合适的高度不但使进入筒体的尘粒停留时间增长， 有利于分 离， 且能使尚未到达排气管的颗粒有更多的机会从旋流核心中分 离出来， 减少二次夹带， 以提高除尘效率。 足够高的旋风除尘器 还可避免旋转气流对灰斗顶部的磨损。 但是， 筒体过高会浪费空 间。 所以． 一般的旋风除尘器的圆筒段高度约为I. 5～2.0倍的 筒体直径。

（3）除尘器锥角

当锥体高度一定时， 锥体角度过大， 会因为气流旋流半径的迅速变小容易造成气流与器壁撞击， 使已沿锥壁旋转下沉的尘粒， 被内漩涡带走， 影响除尘效率． 所以半锥角不宜过大， 设计时在 13度～ 15 度 .
