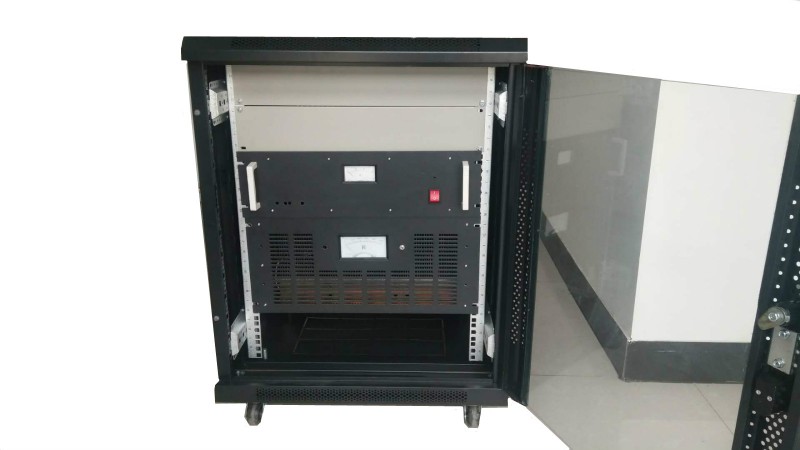

威盛 100W-500W CMMB 数字电视发射机

一.产品特点

◆ 符合CMMB GY/T220.1-2006和GY/T220.2-2006移动多媒体标准。

◆ 工作频段：470-860MHZ,支持单频网和多频网。

◆ 可配备双激励器，并具有自动切换功能。

◆ 强大的线性及非线性数字预校正功能。

◆ 全固态全数字模块化设计，高线性宽带功率放大器。

◆ 采用大功率LDMOS管，线性好，功率冗余量大。

◆ 采用大功率多组开关电源并联均流供电，热备份设计，一台损坏不影响发射机正常播出。

◆ 整机输出端配备数字带通滤波器，插入损耗小，带外抑制度高。

◆ 整机具有过流、过压、过热、过激励、过驻波比等多重保护及多种防雷措施，确保发射机安全运行。

◆ 强迫分冷设计，结构合理，功耗小，噪声低。

◆ 全新的计算机监控系统，中文液晶显示界面，操作简单方便，可实现远程监控及遥控。

二.整机性能指标

● 输出功率：100Wrms-500Wrms

● 输出功率调整范围：10dB，步进0.1dB

● 工作频段：UHF波段任选一个频道

● 带宽：7MHz /8MHz

● 频率稳定度：1×10-9

● 频率调整步进：1Hz

● 计算机远程控制接口：RS232，RS485及RJ45以太网接口，支持SNMP。

● 非线性预校正功能：具备线性及非线性预校正的功能。校正范围为6dB至12dB。可方便的通过前面板、RS232及RS485接口、RJ45网络接口等方便等进行预校正功能的开关。

● 非线性预校正

校正点       61

点间距      频谱带宽的1/60

振幅校正         ±10dB

振幅分辨率       0.01dB

群延迟校正       ±2000ns

群延迟分辨率     1ns

峰值功率clip电平  +17dB至+7dB（峰值功率与平均RMS电平相关）

● 系统同步

支持单频网系统同步

系统时钟能同步于外部10MHz基准时钟工作

在没有外部时钟输入的情况下，内部时钟可工作。

可手动调整附加发射延时，延时调整范围+-500ms，步长 100ns

● 供电电源

电压：AC380V±15%（三相四线）；频率：50±2Hz。

工作环境温度：0℃～45℃。

● 环境相对湿度：＜95%（不结露）。

● 工作海拔：3000米

三．整机射频指标符合GY/T 220.1-2006要求

●带肩比 （中心频率±4.2MHz）：≤-40dB

●非线性校正功能：          ≥8dB

●带内波动：                      ≤0.2dB

●调制误差率MER：         优于40dB

●带外杂散和谐波抑制：  ≤-70dB

●相位噪声：SSB

             10Hz：    < -56dBc/Hz

             100Hz：  < -90dBc/Hz

             1kHz：    < -100dBc/Hz

             10kHz：  <-110dBc/Hz

             100kHz：<-120dBc/Hz

             1MHz：  < -130dBc/Hz

●输出功率稳定度：   ±0.2dB

●带内杂散：               ≤－72 dB
