概述

由业主提供30m3/D的规模专业养猪场。

猪场污水主要包括猪尿、部分猪粪和猪舍冲洗水，属高浓度有机污水，而且悬浮物和氨氮含量大。这种未经处理的污水进入自然水体后，使水中固体悬浮物、有机物和微生物含量升高，改变水体的物理、化学和生物群落组成，使水质变坏。污水中还含有大量的病原微生物将通过水体或通过水生动植物进行扩散传播，危害人畜健康。为了做到经济效益、社会效益和环境效益的三者有机结合，使企业走可持续发展的道路，必须对其污水进行有效的治理。猪圈冲洗污水处理设备

按照当地环保部门的要求，我公司受该场委托进行污水处理工程的方案设计。根据场方提供的有关基础资料，结合本公司多年处理养殖业污水的经验，现提出如下设计方案，供养猪场领导及上级环保主管部门审定。

设计依据

污水水质、水量

该养殖场采用干清粪方式，由人工清扫猪舍收集粪便，再用人力车运到集粪场堆放出售。污水主要来自猪尿和猪舍冲洗水，其中含有部分粪便。

污水处理站设计处理污水能力30t/d，每天24小时运行。

污水处理工艺流程

设计范围

1、污水处理工程从分质集水池进水口到污水排放口的污水处理及在处理过程中产生的污泥治理。

2、设计包括此污水处理工程的工艺流程，单体土建结构、电器控制、设备选型及管道管件的安装。

3、道路及场区绿化仅在设计过程中进行总体规化，不包括在工程设计范围内。

设计原则

1、本着使厂方投资小，收益佳的基本原则设计此工艺流程；

2、根据养殖场排放的污水水质特点，参考国内外各种文献资料，结合我公司多年的实际经验，采用目前成熟的、可操作性强的、较为经济的污水处理工艺。

3、处理工艺简明、高效、操作方便，能实现较高水平的自动化。

4、在达到出水标准的前提下，不仅要减少投资，更要降低日常运行费用。

5、设计中各参数要考虑到工艺的安全可靠，耐冲击负荷，整个系统运行的稳定性。

6、整套设施性能优良，耐久性好，便于管理维护。

7、整个系统布局合理紧凑、不但能降低能耗，而且融入建筑美学，适应整个场区的总体布局。

处理工艺的选择  猪圈冲洗污水处理设备

猪场废水处理方法可简单地归纳为物理处理法、物理化学处理法、化学处理法和生物处理法，应用广泛的是生物处理法，即主要通过微生物的生命过程把污水中的有机物转化为新的微生物细胞以及简单形式的无机物，从而达到去除有机物的目的。

养殖污水的特点是排放集中、水力冲击负荷强、有机质浓度高、水解酸化快、沉淀性能好，且该猪场采用干清粪方式收集猪粪，污水中以冲洗水为主。据此我们采用“化粪池+缺氧池+生物接触氧化+缺氧池+生物接触氧化池”工艺处理本项目污水.猪场粪水（经干清粪后）自流入化粪池，经化粪池内完成固液分离并进行水解酸化，然后粪液进入缺氧池，进行在缺氧条件下进行生化处理，出水经沉淀后进入接触氧化池，好氧处理后出水消毒后达标排放。

污水处理设备特点

1、该设备能够处理生活系统综合性废水及其相类似的有机污水。

2、设备的二级生物接触氧化处理工艺均采用接触氧化工艺，并比活性污泥地体积小，对水质的适应性好，出水水质稳定，不会产生污泥澎涨。

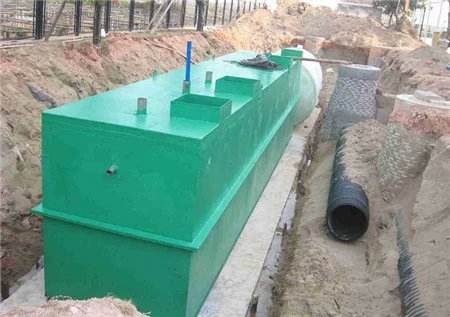

3、设备可埋入地表以下，地表可用为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保温，如该设备用于寒冷地带，可把检查孔加高，使设备埋没在冻土以下。

4、整个处理设备般不需要专人管理，只需适时对设备进行维护和保养。

5、不需要压缩容器。空气压缩机和循环泵等设备，从而大大减少了投资费用。

6、设备由二级池子组成，一级为钢筋混凝土结构，埋深较大，另一组为钢结构，埋深较浅。钢结构池采用国内*的互穿网络防腐涂料进行防腐。它是种橡胶网络与塑料网络互相贯穿形成互穿网络聚合物，它能耐酸、碱、盐、汽油、煤油、耐老化、耐冲磨。

7、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需3十月以上排一次泥（用粪车抽吸或脱水成泥饼外运）。

8、设备除了采用了常规的鼓风机消音措施外（如隔振垫、消音器等），还可以在鼓风机房9、内壁设置新型吸音材料，使设备运行时的噪音低于50分贝，减轻对周围环境的影响。

10、操作管理维护方便：设备采用PLC微电脑自控自动化程度高，便于操作管理维护，平时一般不需要专人管理，只需适时地对设备进行维护和保养，管理费用小；

11、不受污水量的限制，机动灵活，可单个使用，也可多个联合使用。

12、设备投资较少：设备采用独特的工艺技术，总投资仅为传统一体化设备的1/2，仅为土建投资的1/3；设备运行费用低廉：设备采用生化为主的技术工艺，从根本上减小了运行费用；

高程设计           猪圈冲洗污水处理设备

1）高程布置原则

a．污水处理中心室外地坪标高为±0.00m；

b．污水处理中心设计尽可能考虑土方平衡，并与周围场地道路标高适应

2）设计地面标高

设计以相对标高为参照，设室外地坪标高为±0.00

10．2、电气设计

10.2.1电气设计原则

1）本污水处理系统电力采用三相四线制，380伏；照明电采用单相二线制， 220伏。

2）各类水泵、搅拌机等的电动机的自动控制程序由中央控制柜控制，用熔断器、断路器、接触器、热继电器等有关控制按钮等元器件来达到电气控制的目的。

3）各熔断器、断路器等元器件，设置在各电控柜内。各电控柜控制按钮贴上控制设备名称、位号等标签。

4）有关电力线的型号、规格以及敷设方法根据污水站实际情况及以后工程设计中加以确定。

5）对于有关电气设备连接、安装，按国家有关规范进行安装施工和测试。
