尊敬的用户：

首先感谢您选择了我公司生产的SL（索力）型张力测试仪。在使用本仪器前，请仔细阅读此说明书，以便能正确使用仪器的全部功能。并请妥善保存说明书，以备万一有不了解或故障时，能为您带来帮助。

索引：

一、主要用途及使用范围

二、主要功能特点

三、绳索张力测量仪的工作原理

四、绳索张力测量仪的结构

五、操作面板见

六、标定操作

七、测力操作

八、出厂检验记录

九、注意事项及维修保养

一、主要用途及使用范围

张力仪适用于电气化铁路、电力行业、桥梁、煤矿行业、通信行业、交通运输行业、玻璃墙幕装饰行业、索道运行业、建筑行业、游乐设备、隧道施工、渔业捕捞与各大科研院所和教学机构、检测机构及涉及到钢索、绳索和钢丝绳拉力的场合。

二、主要功能特点

具有张紧力的绳索结构，不需拆卸即可直接测量。

重量轻、结构简单、操作方便，适用于任何场合。

具有七种线径测量功能、测量范围更宽、节省成本。

使用范围：适用于柔性的，拉伸的索。如各种钢丝绳、高强度绳索等等……。精度等级：3%～6%（取决于绳索形式和特点）。当被测索规格与测力仪中储存索号规格相同时，在额定量程内/测力精度可达±3%-6％。

主要技术参数：

1. SL-10T（10mm-22mm）

2. 可设置不同规格直径数量：7组

3. 准确性：当被测索规格与测力仪中储存索号规格相同时在额定量程内测力精度可达±3-5％。

4. 显示：数字显示12mm LCD。

5. 电池： 9v标准 6LR或同等。

6. 使用时间： 26小时。

7. 材质：防锈抗风化轻航空铝。

8. 规格：680*370*55mm

9. 重量： 6.5KG。

10. 环境：温度范围-30℃~+60℃

11. 防护等级：符合lP65级。

12. 显示单位： kg、N.公斤和千牛可互相转换。

三、张力测试仪的工作原理（图一）

图一

利用力分解原理当系统平衡时：

T= 2F× cos(α/2)

其中：T为推力；F为索拉力；α为索两侧的索夹角

由于α固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。放大倍数根据上面的公式计算，其中cos(α/2)=a/ 其中a为张力仪两侧滑轮平面至限位板间的距离，b为两测滑轮至推索轮距离的。

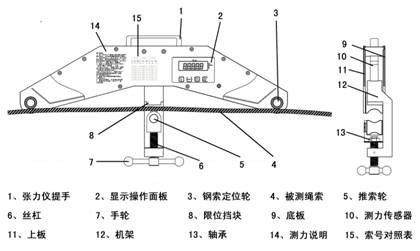

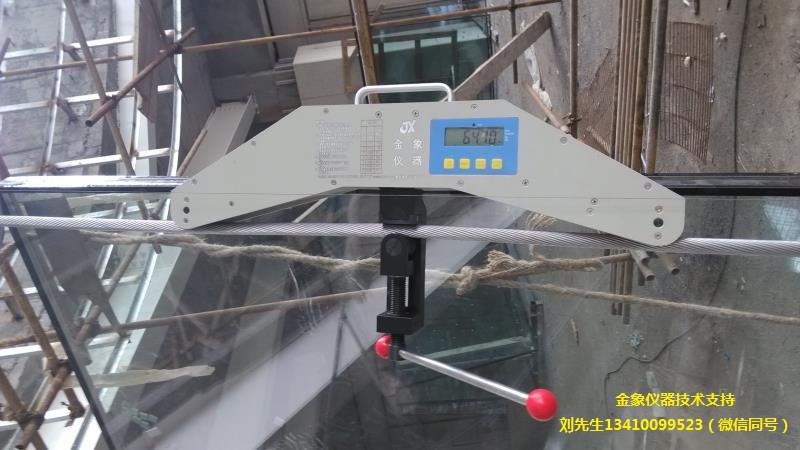

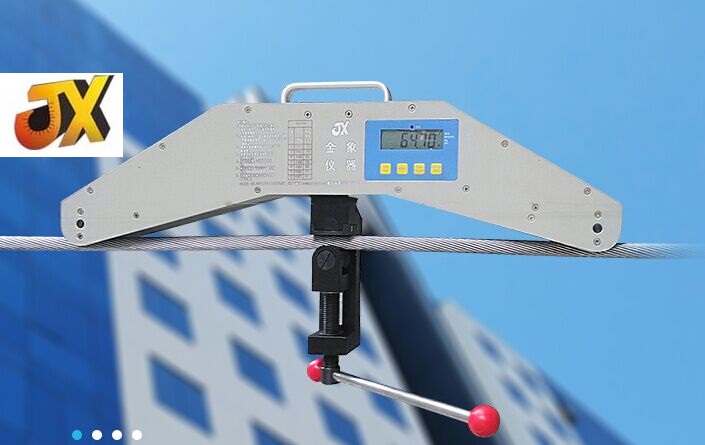

四、张力测试仪的结构

五、操作面板见

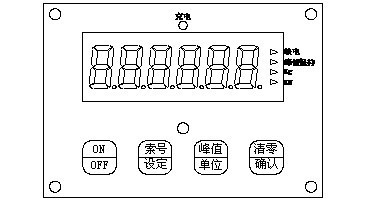

按键从左至右依次为“ON/OFF”、“索号/设定”、“峰值/单位”、“清零/确认”；上部LCD显示的五位数字为索拉力，单位为kg/kN可转换

六、标定操作：（此标定厂家出厂标定完毕用户不用操作此步骤可直接使用）如需重新标定请参照以下步骤或者联系 13410099523（刘工）

1、长按(MODEC)“索号/设定”键直至显示“xh=yy”（x:表示当前的索号，yy:表示当前索号的直径）,再按(MODEC)“索号/设定”键，选择所需标定的索号（1～7）并按(ENTER/ZERO)“清零/确认”确认。

2、长按“ON/OFF”键显示CAL表示即将进入标定程序，CAL显示2秒即显示xh=yy（x:表示索号，yy:表示当前索号需要标定的直径），xh=yy显示2秒下面将显示 LOAd，按(ENTER/ZERO) “清零/确认”确认即标定完毕零点，零点标定完毕即显示该索号量程的20%将试验机预拉到当前显示的量程，将测力仪卡到钢丝绳上面拧紧推索轮至限位块，按(ENTER/ZERO) “清零/确认”确认即将进入下一个标定点的标定再将试验机预拉到当前显示的量程按(ENTER/ZERO) “清零/确认”确认即将进入下一个标定点的标定依次标定该量程的60%，80%，100%。该当前直径标定完毕。标定完成后按按(ENTER/ZERO) “清零/确认”确认，将自动保存数据并退出标定程序返回至测试状态回到测量状态后重复以上步骤标定其他索号。

4、如果试验机无法预置所有标定点的标定值最高值，（最少先标定3个点才可进行此步骤的操作）可长按(ENTER/ZERO) “清零/确认”键结束标定，程序会按传感器线性值算出未能标定点的值自动标定。

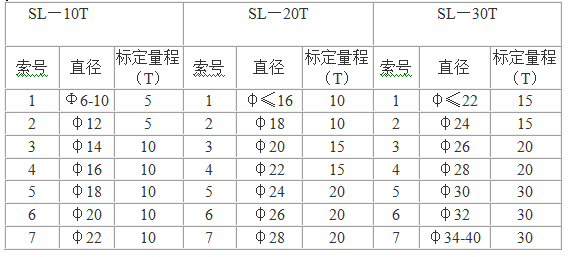

3、不同量程索力测定仪标定的索号如下表：
