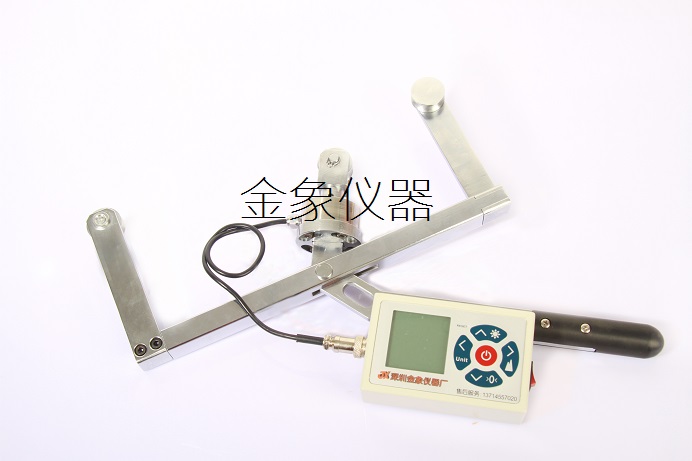

线索张力测试仪 SL-5KN弹性吊索张拉力测量装置

产品参数：

1、 最大载荷：0-5000N（500kg）

2、 直径Φ3-16mm线索（用户可自行标定其他测试直径）

3、 测量精度：±2-3%

4、 重量2.3kg

5、 尺寸（长*宽*高）580*250*80

6、 测量补偿0-10mm

7、 测量钢轮3个

8、 电    源   内置9V可充电锂电池，电量自动检测

10、    工作湿度    50 ~ 85%

11、    工作环境    无强干扰环境

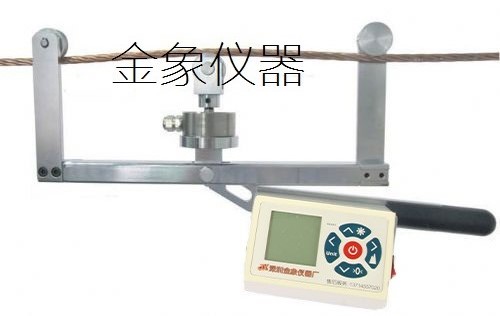

一、 线索张力测试仪 SL-5KN弹性吊索张拉力测量装置产品原理：将铜绞线压弯至一定程度，使它垂直受力。根据力的分解原理，可以利用垂直力得出铜绞线此时受到的张力。因此，传感器上的力值经过仪表的运算，修正，放大后得出的就是铜绞线此时的张力。如下图所示

利用力分解原理 当系统平衡时：

T= 2F× cos(α/2)

其中：T为推力；F为索拉力；α为索两侧的索夹角

由于α固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。放大倍数根据上面的公式计算，其中cos(α/2)=a/ 其中a为张力仪两侧滑轮平面至限位板间的距离 ，b为两测滑轮至推索轮距离的。

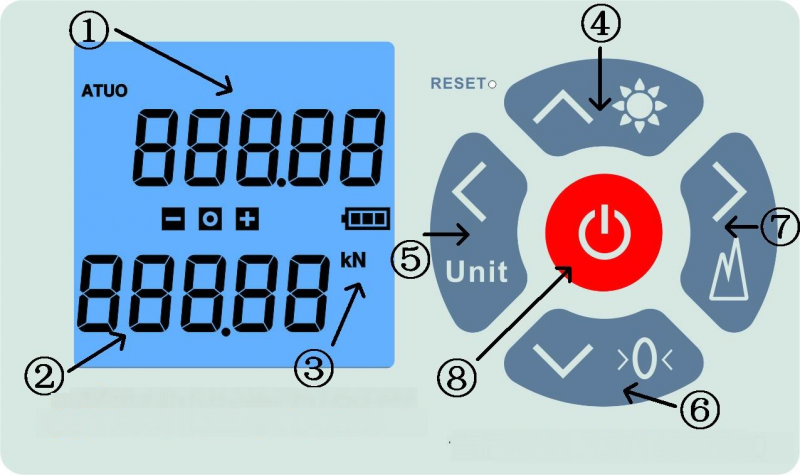

二、                仪表显示面板：

①峰值显示                          ②实时值显示

③单位显示                          ④背光按键

⑤单位按键                          ⑥置零按键

⑦峰值按键                          ⑧开关按键

线索张力测试仪 SL-5KN弹性吊索张拉力测量装置显示窗口

①为峰值显示，显示安装过程中的最大张紧力。

②为实时值显示，显示安装过程中的实时力。

③为单位显示，显示此时显示的力值单位。

按键功能

1、    开机：在关机状态下，按“开关按键”键，即可开机；

2、    关机：在测试状态下，按“开关按键”键，即可关机；

3、    置零：在测试状态下，按“置零按键”键，即可将测试值清零；

4、    峰值清除：在测试状态下，按“峰值按键”键，即可将峰值清除；

5、    切换单位：在测试状态下，按“单位按键”键，即可切换单位为“kgf”或“N”

6、    切换峰值模式：在测试状态下，长按“峰值按键”键，直到显示屏仅显示“PEAK”或“AUTO PEAK”即可，其中“PEAK”表示由按键清除峰值，“AUTO PEAK”表示峰值在保持10秒后，将会自动清除；

7、    切换背光模式：在测试状态下，按“索号按键”键，显示屏会显示“on”或“oFF”或“Auto”，其中“on“表示背光常亮，“oFF”表示背光常灭，“Auto”表示自动背光；

三、标定操作：

1、长按“置零按键”键，进入标定程序

2、面板上显示“CAL=2”表示2点标定，按下方向键可以更换成“CAL=3”表示3点标定。

3、按“开关按键”键确定标定点的数量。仪表上显示第一个标定值（0.00kgf），使用上下左右4个方向键可以改变标定值，然后加载相应的标定值后按“开关按键”键确认，数秒后，自动跳到下一个标定点；

4、根据显示提示，第二次加载显示的标定值（200.0kg），使用上下左右4个方向键可以改变标定值，然后加载相应的标定值后按“开关按键”键确认，数秒后，自动跳到下一个标定点；

5、根据显示提示，第三次加载显示的标定值（500.0kg），使用上下左右4个方向键可以改变标定值，然后加载相应的标定值后按“开关按键”键确认，数秒后，自动跳到下一个标定点；

标完后将自动保存数据，退出标定程序返回至测量状态。

（注1：如果按“开关按键”键确定标定时，显示“no”，则表示实际加载错误。）

（注2：如果在标定过程中，想提前结束标定，按“置零按键”键可结束标定。）

（注3：如果在标定过程中，如需要取消本次标定，可长按“开关按键”键直接关机。)

四、测试方法：

1、开机：按下“开关按键”键开机，开机时请不要触碰张力仪上的传感器，使张力仪处于未受力状态。如果张力仪受力时开机有可能出现错误信息，请重新开机。

2、清零：开机后，待读数稳定后，按下“置零按键”键清零。注意清零范围为额定量程的±10%。

3、切换峰值模式，长按“峰值按键”键，直到显示屏仅显示“PEAK”或“AUTO PEAK”即可，其中“PEAK”表示由按键清除峰值，“AUTO PEAK”表示峰值在保持10秒后，将会自动清除；

3、测试段的选取：由于铜绞线是由多根铜线绞成，并且会有弯曲不平的地方，在测试选取铜绞线测试点的时候，请尽量不要选取铜绞线两端的连接部位。并且要求选取段尽量平直。没有弯曲变形的点，以免影响铜绞线下压变形量。

4、测量：测试段选取之后，将铜绞线卡入张力仪，手握手柄下压，将手柄压到限位。此时仪表上显示铜绞线的张力值。因为铜绞线表面凹凸不平，建议使用仪表中的计算平均值功能计算多次测试后的平均结果。

5、单位选择：本仪器提供“kg”、“N”两种力值单位，按“单位/转换”键可切换测试力值的单位。可以随时选择单位，显示值自动换算显示。

6、关机：测试完成后，缓慢卸下张力仪，关闭电源，将仪器各部分清洁后装入工具箱，以备下次使用。

五、注意事项及维修保养

1、仪器开机前，请检查电池是否有漏液现象，长期不使用，请将仪器内的电池取出后再保存。防止电池漏液损坏电路。

2、预防高温、过潮，防止灰尘、腐蚀性介质及水等侵入仪器；

3、对不经常使用的部件应保持清洁并做防锈处理；

4、定期检查，保持仪器零部件的完整；

5、每年检定一次；

6、记载使用、维修情况；

7、长时间不使用，应定期给机器通电并使其适当运行。

检验记录

本公司所有出厂张力仪均经过检验。检验设备为精度0.5级的绳索张紧器，使用的绳索为结构为7×2.5mm、计算外径为7.5mm的钢丝绳

 检验日期：2018-10-08

线索张力测试仪 SL-5KN弹性吊索张拉力测量装置经过全面检验，本机性能良好，准予出厂。
