华科智源便携式IGBT 风电地铁变频器便携式IGBT测试仪

     深圳市华科智源科技有限公司，是一家专业从事功率半导体测试系统自主研发制造与综合测试分析服务的高新技术企业，坐落于改革开放之都-中国深圳，核心业务为半导体功率器件高端智能检测准备研制生产，公司产品主要涉及SMT首件检测仪，MOS管直流参数测试仪，MOS管动态参数测试仪，IGBT动态参数测试系统，IGBT静态参数测试仪，在线式检修用IGBT测试仪，变频器检修用IGBT测试仪，IGBT模块测试仪，地铁检修用IGBT测试仪，风力发电检修用IGBT测试仪。地铁高铁大修车间检修用IGBT测试仪

 华科智源大功率IGBT模块测试系统简介

我公司所设计生产的半导体元件自动测试系统具备下列测试能力：
可单机独立操作，测试范围达5000V及16000A。
外接大电流扩展装置，检测范围可扩展1600A。

外形尺寸和电源要求

主机尺寸(mm):     457 (18″) × 533 (21″) × 292 (11.5″)

重量(kg):         26 (57lbs)

电    源:         240VAC（-15）

50/60HZ    Fused 2A/1A

     华科智源地铁高铁轨道交通检修用IGBT测试仪测试的IGBT参数包括：ICES（漏流）、BVCES（耐压）、IGESF（正向门极漏流）、IGESR（反向门极漏流）、VGETH（门槛电压／阈值）、VGEON（通态门极电压）、VCESAT（饱和压降）、ICON（通态集极漏流）、VF二极管压降、等全直流参数, 所有小电流指标保证1重复测试精度, 大电流指标保证2以内重复测试精度。

    华科智源地铁高铁轨道交通检修用IGBT测试仪，可以仿真元件在真正工作状态下的电流及电压，并测量重要参数的数据，再与原出厂指标比较，由此来判定元件的好坏或退化的百分比。每个电流模块，都具有独立的供电系统，以便在测试时，提供内部电路及电池组充电之用； 可选购外部高压模块，执行关闭状态参数测试如：各项崩溃电压与漏电流测量达5KV。

四.测试大功率元件应用范例说明？

    2011年，我们在地铁运营公司前海车辆段大修车间，进行了实际的展示与操作，厂方提供了许多元件来测试，其中一部份由于损毁严重，在一开始的功能与元件判别过程，即被判出局，而未进入实质的参数量测，也有全新的IGBT，量测结果完全合乎出厂规格.对其测试数据极为满意，解决了特大功率器件因无法测试给机车在使用带来的工作不稳定、器件易烧坏、易爆炸等问题。用户能对旧品元件作筛选，留下可用元件，确实掌握设备运转的可靠度。

测试参数多且完整、应用领域更广泛，但只要使用其最基本的2项功能：开启最大电流压降，关闭最小电流的漏电流，就可知道大功半导体有没有老化的现象。

· 可移动型仪器，使用方便，测试简单快速，立即提供测试结果与数值。

· 适用的半导体元件种类多，尤其能测大功率元件。

· 用户能确实掌握新采购元件的质量，避免用到瑕疵或仿冒品。

· 完全由计算机控制、快速精确的设定参数。

· 适用于实验室和老化筛选的测试。

· 操作非常简单、速度快。

· 完全计算机自动判断、自动比对。

华科智源地铁高铁轨道交通检修用IGBT测试仪,IGBT半导体器件测试系统的主要应用领域概括如下：

· 半导体元器件检测中心应用华科智源地铁高铁轨道交通检修用IGBT测试仪可扩大检测中心的检测范围、提高检测效率，提升检测水平，增加经济效益；

· 半导体元器件生产厂  应用华科智源地铁高铁轨道交通检修用IGBT测试仪可对半导体元器件生产线的成品进行全参数的测试、筛选、分析，以确保出厂产品的合格率；

· 电子电力产品生产、检修厂应用本公司测试系统可对所应用到的半导体元器件，尤其对现代新型IGBT大功率器件的全参数进行智能化测试、筛选、分析，以确保出厂产品的稳定性、可靠性；

· 航天、军工领域   应用本公司测试系统可对所应用到的元器件，尤其对现代新型IGBT大功率器件的全参数进行智能化测试、筛选、分析，以确保出厂产品的稳定性、可靠性；

· 航空、电子信息等领域应用本公司测试系统可对所应用到的元器件，尤其对现代新型IGBT大功率器件的全参数进行智能化测试、筛选、分析，以确保出厂产品的稳定性、可靠性；

· 机车、汽车、船舶控制系统生产厂应用华科智源地铁高铁轨道交通检修用IGBT测试仪可对所应用到的元器件，尤其对现代新型IGBT大功率器件的全参数进行智能化测试测试、筛选、分析，以确保出厂产品的稳定性、可靠性；

· 水力、电力控制系统生产厂应用华科智源地铁高铁轨道交通检修用IGBT测试仪可对所应用到的元器件，尤其对现代型IGBT大功率器件的全参数进行智能化测试测试、筛选、分析，以确保出厂产品的稳定性、可靠性。

· 优势行业：电力设备、地铁、铁路动力车组和运用大功率半导体器件进行设计、制造的行业。

    华科智源HUSTEC-1200A-MT电参数测试仪可用于多种封装形式的 IGBT测试，还可以测量大功率二极管 、IGBT模块，大功率 IGBT、大功率双极型晶体管等器件的V-I  特性测试 ， 广泛应用于轨道交通，电动汽车 ，风力发电 ，变频器， 焊机行业的  IGBT来料选型和失效分析。测试过程简单，既可以在测试主机里设置参数直接测试，又可以通过软件控制主机编程后进行自动测试。能够通过电脑操作成IGBT 的静态参数测试；具体如下：

ICES  集电极-发射极漏电流

IGESF 正向栅极漏电流  IGESR 反向栅极漏电流

BVCES 集电极-发射极击穿电压

VGETH 栅极-发射极阈值电压

VCESAT 集电极-发射极饱和电压

ICON 通态电极电流

VGEON 通态栅极电压

VF 二极管正向导通压降

整个测试过程自动完成，电脑软件携带数据库管理查询功能，可生成测试曲线，方便操作使用。

 测试实例

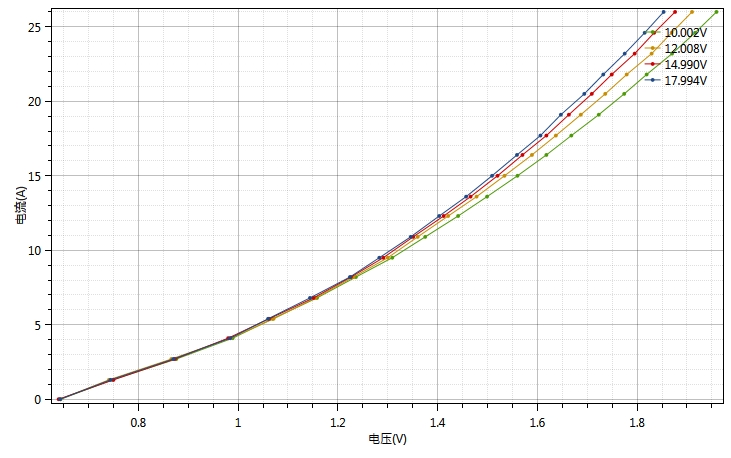

 Vce-Ic特征曲线

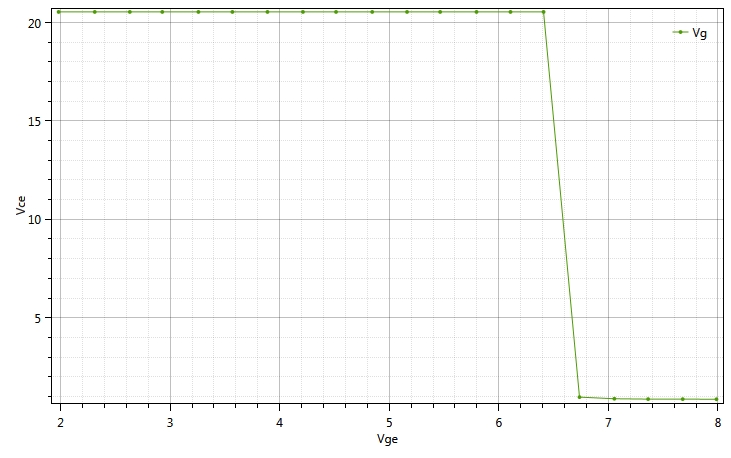

Vgth-Vce特征曲线

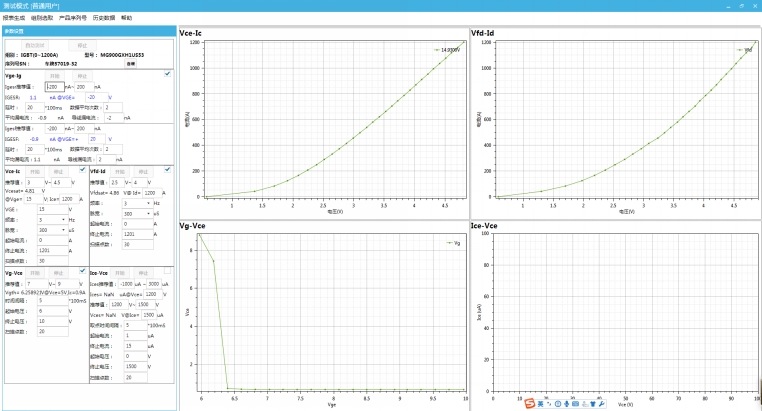

测试界面

华科智源HUSTEC-1200A-MT电参数测试仪可用于多种封装形式的 IGBT测试，还可以测量大功率二极管 、IGBT模块，大功率 IGBT、大功率双极型晶体管等器件的V-I  特性测试 ， 广泛应用于轨道交通，电动汽车 ，风力发电 ，变频器， 焊机行业的  IGBT来料选型和失效分析以及在线检修.地铁高铁大修车间检修用IGBT测试仪
