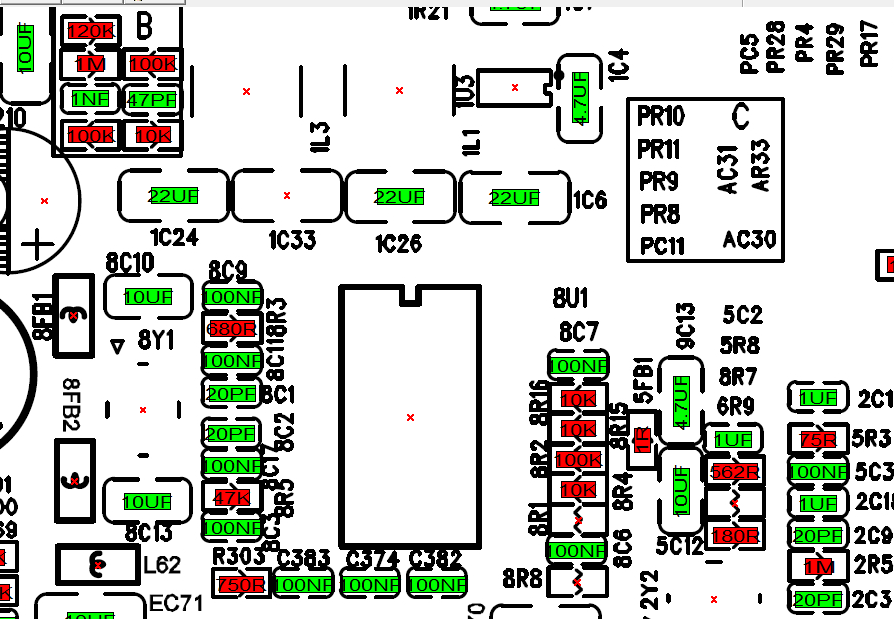

华科智源首件测试仪还能够生成漂亮的工艺图纸，供返修，工程，品质使用；

华科智源 smt首件检测仪首件检测设备 HUSTEC-580 减人增效示例图3

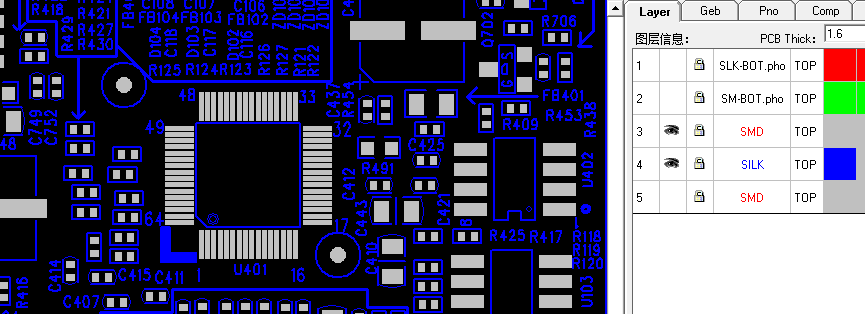

华科智源MST首件检测仪可以读取gerber资料，生成位号图

华科智源首件检验仪：对于大批量生产，首件”往往是刚开始时或过程发生改变（如人员的变动、换料及贴装程序的更改，设备的调整等）后加工的第一或前几件产品。一般要检验连续生产的1-3件产品，合格后方可继续加工后续产品。

在设备或制造工序发生任何变化，以及每个工作班次开始加工前，都要严格进行首件检验。
首件检验的目的
生产过程中的首件检验主要是防止产品出现成批超差、返修、报废，它是预先控制产品生产过程的一种手段，
是产品工序质量控制的一种重要方法，是企业确保产品质量，提高经济效益的一种行之有效、必不可少的
方法。

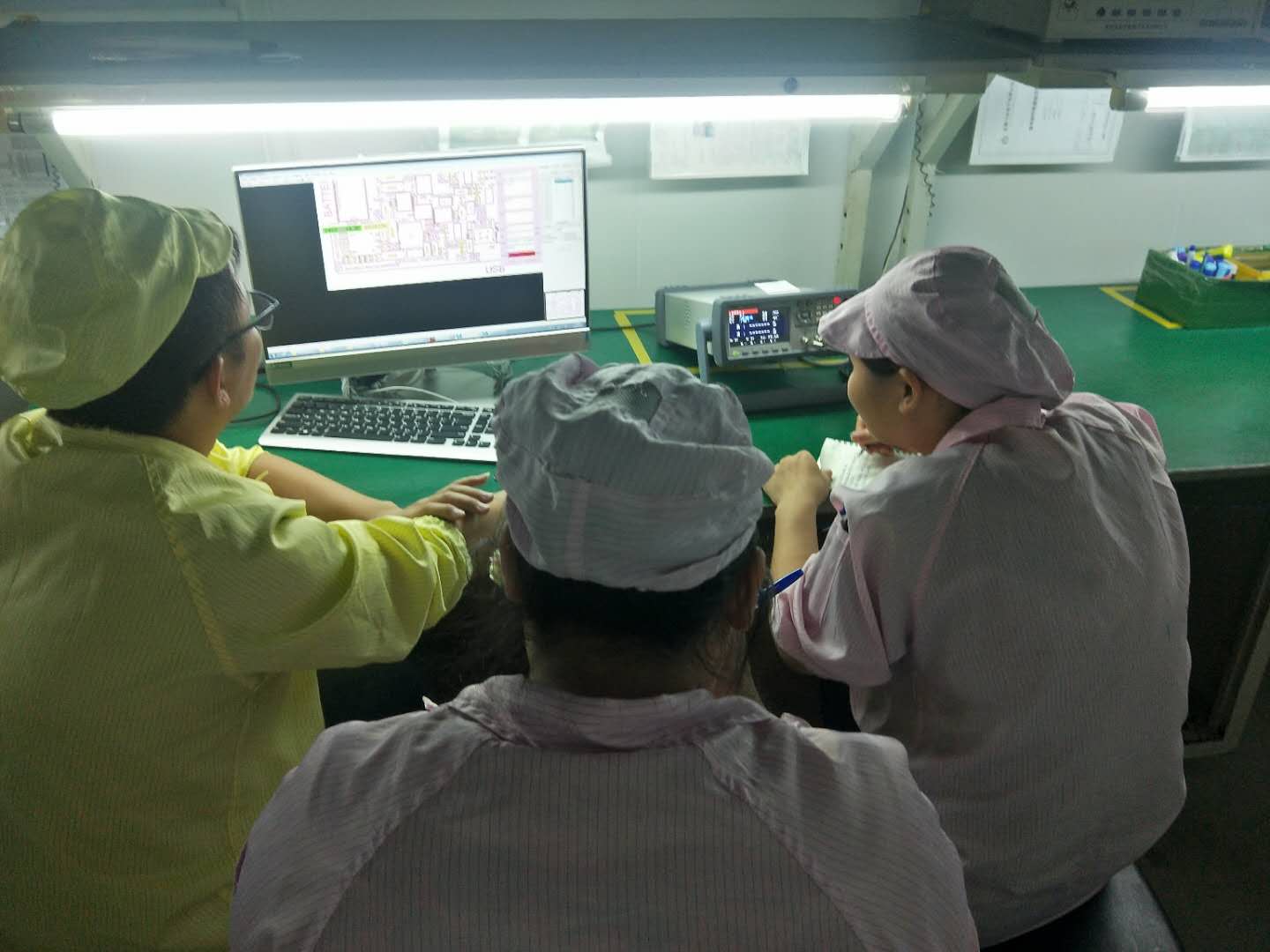

使用华科智源智能SMT智能首件测试仪流程：
一、操作员将待检首件送至IPQC工作台

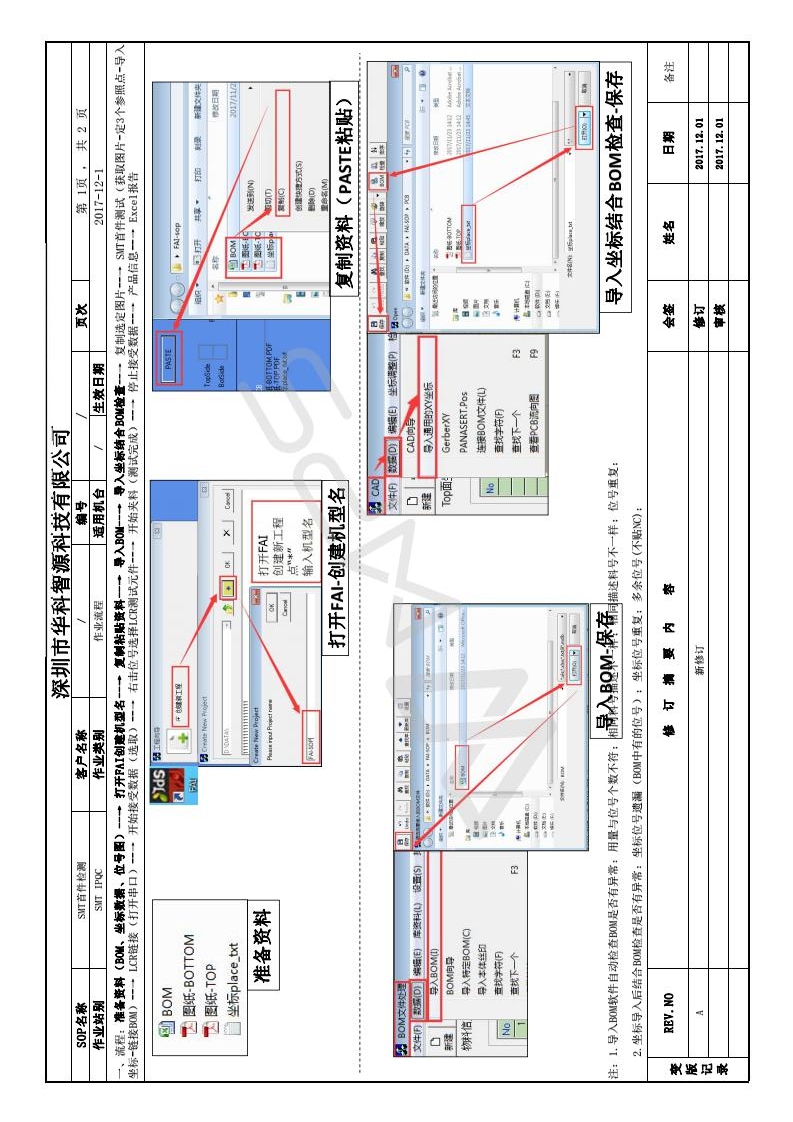

二、IPQC收到首件后，按具体型号在检测仪找到相对应的BOM表及坐标文件。
2-1. 将BOM表及坐标文件分别导入首件检测系统
2-2. 自动对比BOM及坐标文件错误
2-3. 自动识别各元件类型及标准值，上下限值。

三、首件测试
3-1. 新建待测首件测试报表
3-2. 将待测首件放入检测仪内，对首件图片进行拍照，并自动识别空焊元件
3-3. 开始测试阻容感元件并自动判定PASS,FAIL(有声光报警)
3-4. 对IC、三极管、二极管等不可测量元件，可调出元件库进行型号规格方向对比

四、保存及上传报表
4-1. 测试完成后，系统会自动生成首件测试报表，可以选择保存报表（支持excel和PDF格式）或上传报表至MES、ERP系统。

华科智源SMT智能首件测试仪三大突破：
1，系统管理您的首件测试工程，针对工厂生产流程制定的专门管理方式，便于分析和追溯数据。
2，智能抓取BOM,CAD, PCBA实物信息，合成专用的首件测试文件。
3，系统辅助操作员进行首件测试。
华科智源SMT智能首件测试仪五大优势：
1，1人操作，比较传统2人方式节省一半人力，同时还能提高50效率。
2，使用简单，普通员工通过一两天的简单培训便可上岗操作。
3，测试过程逐个器件向导式准确定位检测，没有遗漏，防止人为错误。
4，系统辅助分析测试结果是否符合规格要求，工作效率提升60以上。
5，测试结果自动上传到数据库，统一分析管理。

　　第一、效率，目前SMT首件环节基本上都是采用人工方式完成，两人作业，一个人核对BOM,另外一个人进行测量工作；在工厂中，SMT进行换线时需要首件检测，以保证SMT设备贴件的正确性，而进行首件作业时，需要SMT产线停线等待，而在SMT设备等待期间，对于工厂实际上是成本的上升。

　　第二、在进行首件作业时，无法保证首件人员在检测时可能会发生一些主动或被动的错误。而且，首件报表是人工完成的，如果因为首件作业造成漏失，无法做到追溯的作用。也便于SMT生产质量的控制和管理。
　深圳市华科智源科技有限公司自主研发的SMT智能首件检测设备HUSTEC-600，已经在SMT行业中刮起了首件智能化的浪潮。作为国内第一家首件智能化设备的公司，目前牢牢占据市场第一的位置，并在SMT行业中获得一致好评。
HUSTEC-580 智能首件检测系统，是针对SMT首件确认环节实现减人增效的全新方案，通过整合BOM、坐标及高清扫描的首件图像自动生成检测程序，快速准确地对元器件进行逐一检测，并自动判定结果。使用该系统，仅需一人独立操作，检测时间可减少50以上，更重要的是减少人为的失误，提高首件检测的准确性和可追溯性，保证生产的品质。更多详情可咨询华科智源
HUSTEC-58仅需要客户原始BOM、坐标，并通过FAI设备的扫描功能提供的高清图片，在3分钟内即可完成程式制作。程式制作简单、易操作，无需工程师对应，作业员即可轻松完成。
FAI软件提供标准样品功能，每一个机种只需要做一次程式，方便以后首件作业，并可使用多种方式建立标准样品。
深圳市华科智源科技有限公司，专业研发生产的SMT智能首件检测仪，减人增效，自动防呆，丝印对比，极性和方向自动判断，自动生成测试报告，一块300-500的板只需20-30分钟即可完成测试，减少产线等待时间，是SMT加工厂必不可少的帮手。

一、 SMT智能首件检测仪HUSTEC-600主要功能介绍：

节省人员：由2人检测改为1人检测。
2.提高效率：首件检测提速2倍以上，测试过程无需切换量程，无需人工对比测量值。
3.可靠性：SMT智能首件检测仪HUSTEC-600将BOM，坐标及图纸进行完美核对，实时显示检测情况，避免漏检，可方便根据误差范围对元件值合格值自动判定，对多贴，错料，极性和封装进行方便检查；传统方式完全依靠人员把关，容易出错。
4.可视性：SMT智能首件检测仪HUSTEC-600系统对PCB位号图或者扫描PCB图像，将实物放大几十倍，清晰度高，容易识别和定位；传统方式作业员需要核对BOM，元件位置图以及非LCR背光丝印，容易视觉疲劳，导致容易出错。
5.可追溯性：自动生成首件检测报告，并可还原检测场景。
6.更加准确：使用高精度LCR测试仪代替万用表。
7.工艺图纸：可同时生成SMT首件工艺图纸，方便品管或维修人员使用,独有功能。
8.扩展性：软件支持单机版和网络版，网络版按用户数量授权，可以多个用户同时使用。

SMT智能首件检测仪HUSTEC-580主要亮点:

1.可使用PDF位号图或扫描设备获取PCBA高清图形。
2.元件检测顺序可由软件自动跳转也可以人工控制,先进的自动优化算法。
3.可按元件类别检测或指定某规格元件进行检测。
4.软件自动切换档位，自动切换相应的频率。
5. 全自动判断测试结果：PASS/FAIL，测试通过后，软件自动跳下一零件，不需人工按键，并给出相应的提示音。
6.空贴位置自动打上"叉叉"，测试时自动跳过。
7.检测数、漏测数、PASS数、FAIL数等统计信息实时显示，杜绝漏测现象发生。
8.更加便捷的人工判定及不良原因记录方式。
9.更加方便的元件查找、定位方式。
10.全自动获取元件测试参数。
11.可同时生成SMT首件工艺图纸，方便品管或维修人员使用。（详细功能如下面的PDF图纸处理功能）
12.快速导入BOM及XY数据，全自动获取规格值与误差。
13.BOM自检及XYData与BOM的双向对比查找错漏,同时有BOM与BOM比对功能。
14.支持双面坐标导入仅选择一面进行检测,支持同产品不同版本的检测，不需重做程序。
15.更灵活的参数定义方式，支持来料加工企业多样式的BOM，并可为客户定制读取特定的BOM格式
16.测试数据自动保存，防止档机或意外断电。
17.可全自动模似人工对BOM中已检测过的元件画勾的动作，已测元件和未测元件一目了然，多处防呆。
18.同时支持抽检模式，如:一颗料的全测，多颗料的只测程序中的第一点和最后一点（可自动连接SMT机器程序）
