概述
SHS靶式流量控制器主要用于管道中的液体流量监测及开关输出，当流量超过或低于设置的预置开关点时，流量开关可以输出一个控制信号，这个预置开关点可以设置在量程中的任意一个位置。SHS流量开关以其坚实的结构和稳定的性能应用于石油、化工、冶金、电力、医药、食品、造纸等行业的发电机、电动机、轧机、压缩机和其它机器的冷却、润滑系统中，起到测量与过程控制的功能。
测量原理
采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。
主要技术参数
仪表型号 | SHS-T | SHS-F | SHS-F | |
测量范围 | 流量（m³/h） | 0.02-30 | 0.02-30 | 10-150 |

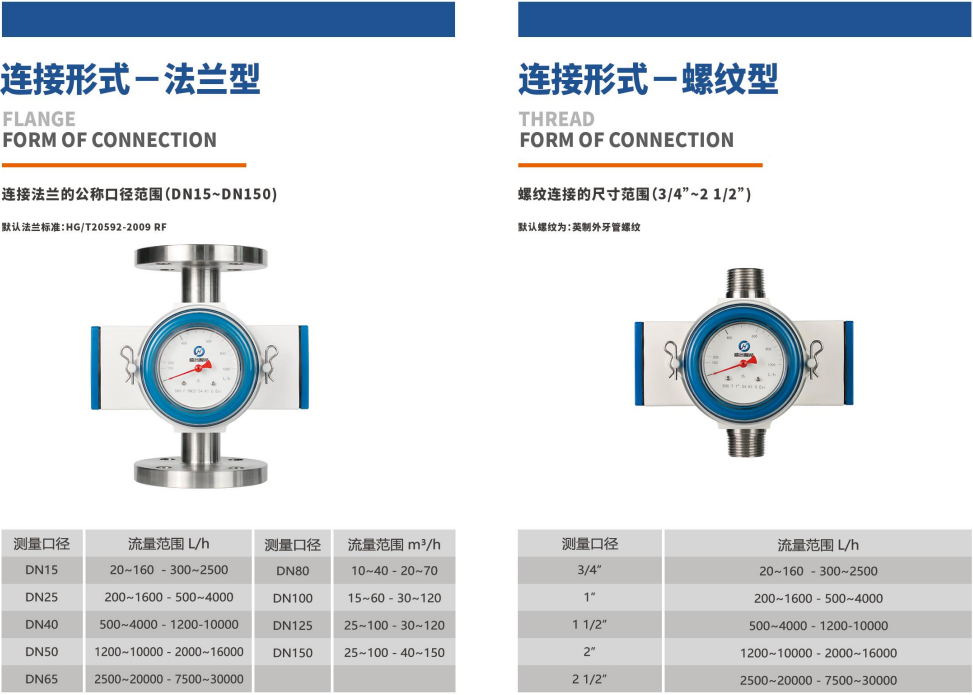

连接形式 | 螺纹连接 | 3/4"～2-1/2" | - | - |
法兰连接 | - | DN15-DN65 (1/2"～2-1/2") | DN80-DN200 (3"～8") | |
卡套连接 | 卡套规格：25/38/45/51/63/76/104 | - | ||
仪表材料 | 表体 | 304/316L | 304/316L | 304/316L |
外壳 | 塑料 | 塑料 | 塑料 | |
指示器 | 旋转刻度 | 流量现场指示 | 流量现场指示 | 流量现场指示 |
流体方向 | 垂直方向 | 自下向上或自上向下 | ||
水平方向 | 自左向右或自右向左 | |||
操作压力 | 螺纹连接 | 4.0Mpa | - | - |
法兰连接 | - | 4.0Mpa | 1.6Mpa | |
介质温度℃ | 标准型 | ≤120 | ≤120 | ≤120 |
介质粘度mpa.s | 标准型 | ≤30 | ≤30 | ≤30 |
开关重复性 | ±2.5% | ±2.5% | ±2.5% | ±2.5% |
测量精度 | ±8%，±12% | ±8%，±12% | ±8%，±12% | ±8%，±12% |
报警开关 | K1 | 1个NC或1个NO触点（双稳态） | ||
K2 | 2个NC或2个NO触点（双稳态） | |||
KV1 | 1个放大继电器的开关触点（双稳态） | |||
KV2 | 2个放大继电器的开关触点（双稳态） | |||
触点功率 | K1 K2 | 10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电 | ||
KV1 KV2 | 1200W，可采用24VDC或220VAC供电） | |||
放大继电器 | 供电 | 220VAC,24VDC | ||
响应时间 | 5-12ms | |||
防护等级 | IP65 | |||
