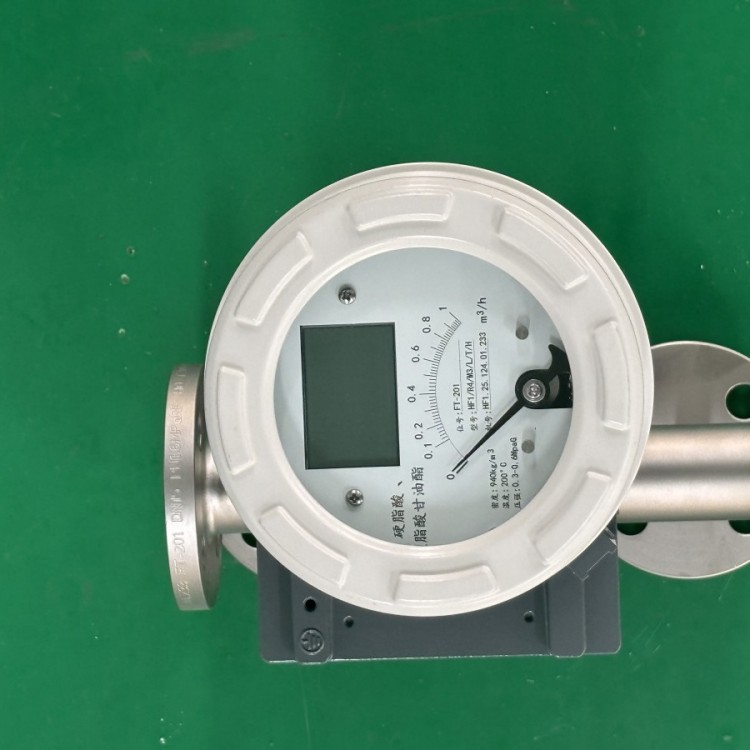

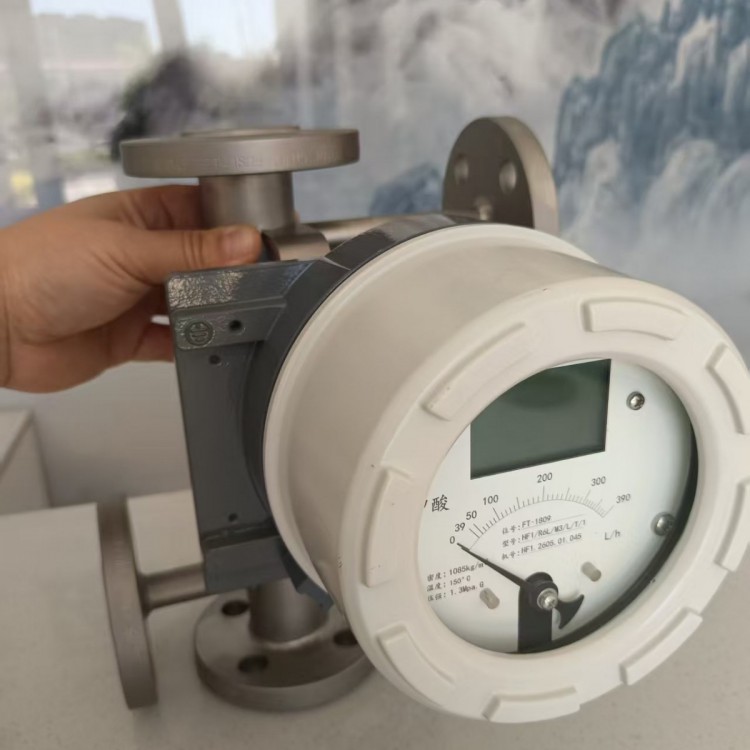

盛合智能 保温夹套金属管浮子流量计 选型

保温夹套金属管浮子流量计是带双层保温夹套的变面积式金属管浮子流量计，在标准金属锥管外侧增设密闭夹层，可通入蒸汽、热水、导热油伴热，或通冷却水降温，专门用于易结晶、易凝固、高粘度、需恒温介质的液体 / 气体流量测量。

测量原理

介质自下而上垂直流经上宽下窄锥形金属测量管；浮子受流体压差推力、自身重力、介质浮力平衡后稳定在对应高度；浮子内置磁钢，通过非接触磁耦合将高度信号传递至表头；表头直接显示瞬时流量，智能款可输出 4–20mA、HART 远传信号；外层夹套通入换热介质，全程恒定介质温度，避免凝固、粘度波动干扰测量。

核心结构

测量本体：锥形金属管、导向浮子、止动挡块；材质可选 304/316L 不锈钢、内衬 PTFE（防腐）；

保温夹套组件：测量管外层密闭夹层，配套一对夹套进出口法兰，独立循环换热介质，与被测介质完全隔离；

显示变送表头：机械指针就地显示 / 液晶智能数显；可选防爆、流量上下限报警；

管道连接：标准法兰连接 DN10～DN150，夹套单独配套小法兰接口。

核心优势

伴热防凝：恒温高于介质凝固点，解决沥青、树脂、石蜡、尿素溶液低温结晶堵塞、浮子卡死问题；

稳定高精度：消除温度变化带来的粘度、密度漂移，测量精度 1.5/2.5 级；

适配高粘度介质：升温降低介质粘度，浮子升降灵敏，无挂壁滞留；

多功能兼容：保留普通金属浮子流量计全部优势，压损小、量程比 10:1~20:1，适配高低压、腐蚀介质；

安全隔离：换热介质与被测流体互不接触，无泄漏污染风险。

基础技术参数

· 口径：DN15～DN150

· 精度：1.5 级、2.5 级

· 工作压力：1.6MPa

· 介质温度：-20～80℃；

· 防护：IP65；防爆可选 Ex dⅡCT6、本安型

· 输出：就地指针、液晶、4–20mA、HART、流量报警

· 适用介质：各类液体、气体；重油、树脂、热熔胶、化工结晶液、熔融盐等

适用行业场景

石油炼化（沥青、重油）、精细化工（树脂、熔融单体）、医药、涂料、化肥、煤化工；所有常温易凝固、粘稠、温差敏感的流体计量、工艺流量监控。

与普通金属管浮子流量计区别

普通款无外层夹层，无法控温；仅适合常温、低粘度、无结晶介质；保温夹套款增加独立换热夹层，具备恒温伴热 / 冷却功能，覆盖特殊粘稠易凝工况。
