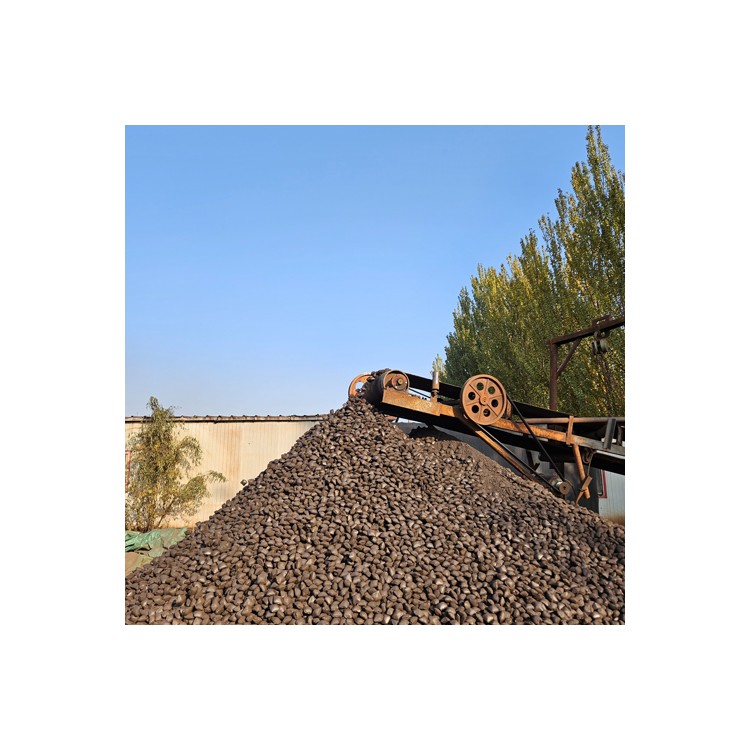

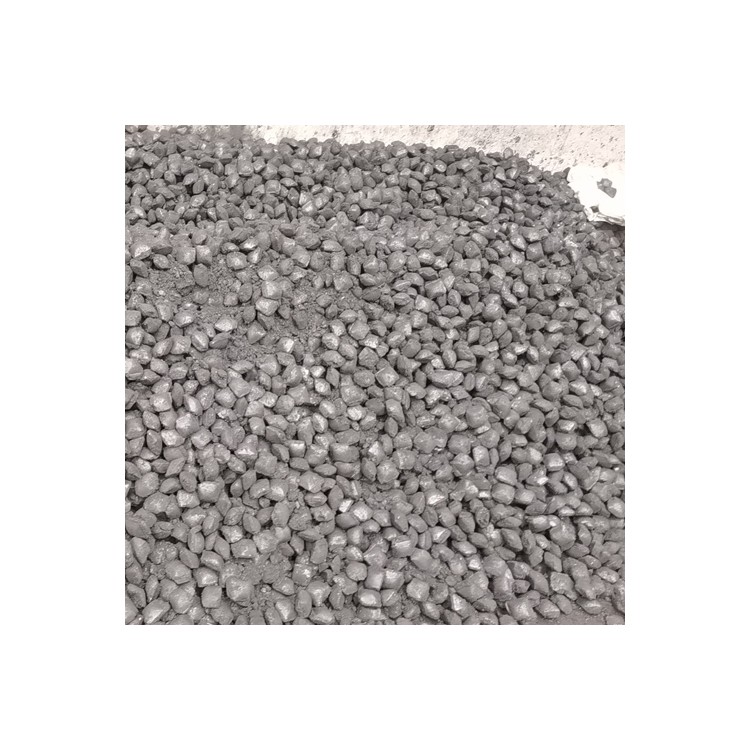

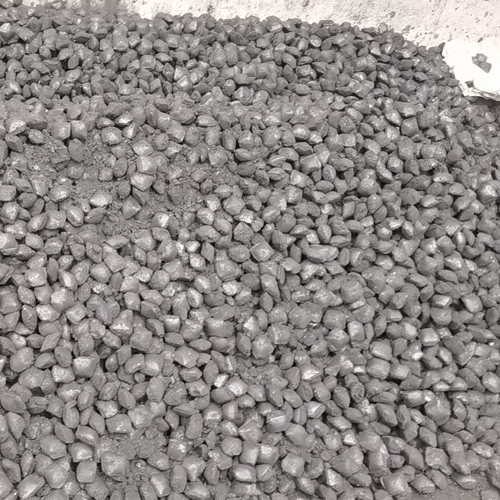

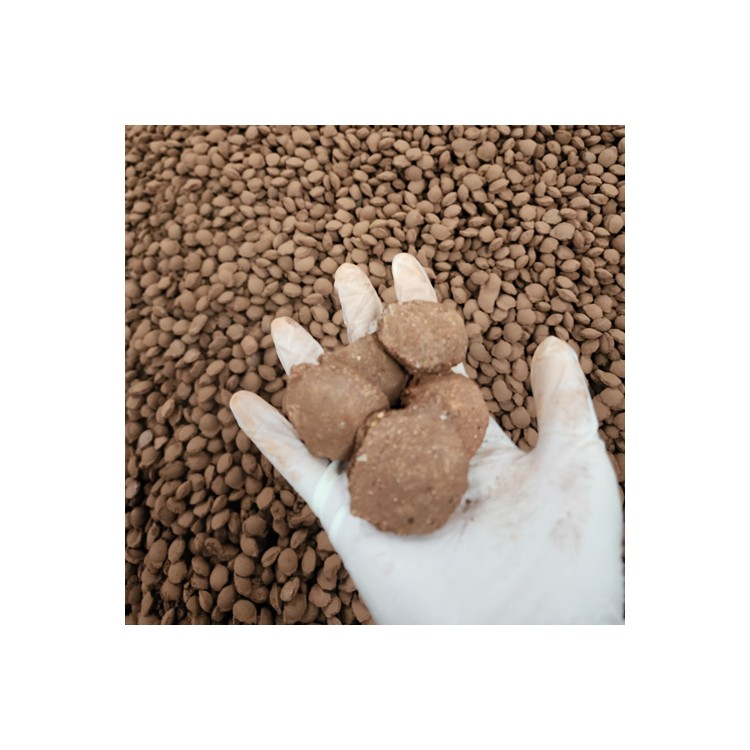

矿粉球团粘合剂 矿粉压球添加

矿粉造球添加剂

矿粉造球添加剂是用于改善矿粉成球性能、提高球团强度的添加物，常见的有以下几类：

膨润土

成分：主要成分为蒙脱石，是一种含水的铝硅酸盐矿物。

作用：能显著改善矿粉的成球性，提高生球的落下强度和抗压强度，同时可提高生球的爆裂温度，减少干燥过程中的破裂风险。

用量：国内球团生产中膨润土用量一般为2%-3%，国外通常为0.5%-0.7%。

缺点：会引入硅、铝等杂质，降低球团矿品位，增加高炉渣量。

消石灰（Ca(OH)₂）

成分：氢氧化钙。

作用：粒度细、比表面积大，能吸附水分子，增强矿粉的胶结性，改善成球性能。

用量：一般添加量较少，需根据矿粉性质调整。

缺点：堆积密度低，过量添加可能影响毛细水迁移速度。

石灰石粉（CaCO₃）

成分：碳酸钙。

作用：亲水性好，表面粗糙，可提高颗粒间的紧密程度和内摩擦阻力，增强生球强度。

用量：通常与消石灰协同使用，适用于熔剂性球团。

缺点：对球团矿品位影响较小，但需控制粒度（-200目占比＞80%）。

含铁添加剂

成分：高品位铁精矿或含铁化合物。

作用：替代膨润土，既能改善成球性能，又不会降低球团矿品位，还可提高球团矿的还原性。

用量：一般为6%-8%，具体需根据矿粉性质调整。

优点：可降低生产成本，提高球团矿质量。

有机黏结剂

成分：如预糊化淀粉、羧甲基纤维素钠（CMC）、木质素磺酸钙等。

作用：形成胶体网络，增强矿粉的黏结力，提高湿球和干球强度，部分有机黏结剂还具有快速固化特性。

用量：一般为1%-3%，具体取决于矿粉种类和工艺要求。

优点：环保、无有害残留，适用于多种矿粉。
