球团粘合剂 矿粉球团配比

球团粘合剂的配比没有绝对统一的标准，需根据物料种类（如铁矿粉、磷矿粉、焦粉、微硅粉等）、物料特性（粒度、含水量）、粘合剂种类（有机、无机、复合）以及成型工艺（冷压、冷固）进行动态调整。以下为常见物料的常规配比参考：

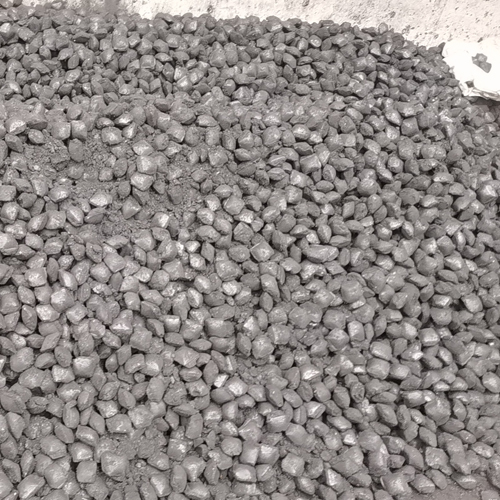

1. 铁矿粉/铁精粉球团

干粉粘合剂（复合/有机/无机）：10-20kg / 1000kg 物料（即 1%-2%）。部分高效复合粘合剂添加量较低，约 4-15kg / 1000kg。

固化水：50-80kg / 1000kg 物料（根据原料含水量微调，以“手握成团、手搓散开”为宜）。

2. 磷矿粉球团

复合粘合剂：3%-5% 物料（根据磷矿粉粒度、比表面积微调，加量偏低则强度不达标，过量会稀释品位）。

水：8%-12%（常规对辊挤压设备）或 5% 左右（高压压球机/预压密设备）。

3. 焦粉/兰炭粉球团

干粉粘合剂：3%-6% 物料（适用于含水量小于 8% 的原料）。

水：8%-15%（根据原料湿度微调，手握成团为宜）。

4. 微硅粉球团

粘合剂 Y：2.0% 物料。

可溶淀粉：0.4% 物料。

5. 含铁尘泥/转炉除尘灰球团

复合粘合剂（膨润土+有机粘合剂）：膨润土 3% + 有机粘合剂 0.5% 或 2% 物料（根据粘合剂种类微调，以兼顾生球和干球强度）。
