电机试验平台“解剖课”：长啥样、干啥用，一篇讲透它的“底”
在电机制造车间或者电机测试实验室里，经常能看到一块厚重的铸铁台面，上面固定着电机、测功机和各种传感器，电机在台面上运转测试。这块台面就是电机试验平台。
电机试验平台的基本概念
电机试验平台是专门用于电机性能测试的基础承载设备。它的任务是为电机、测功机、扭矩传感器等测试设备提供一个稳固的安装基准，保证测试过程中设备位置稳定、数据可靠。
与普通的工作台不同，电机试验平台是经过专门设计和加工的金属平台。它采用高强度铸铁材质，工作面的平整度有明确的精度等级要求，表面开有T型槽用于固定设备，内部有加强筋结构来提升整体刚度。简单来说，它就像是一个专门为电
机测试打造的“地基”，上面的一切设备都建立在这个地基之上。
平台的构造组成
一套完整的电机试验平台，通常由以下几个主要部分构成：

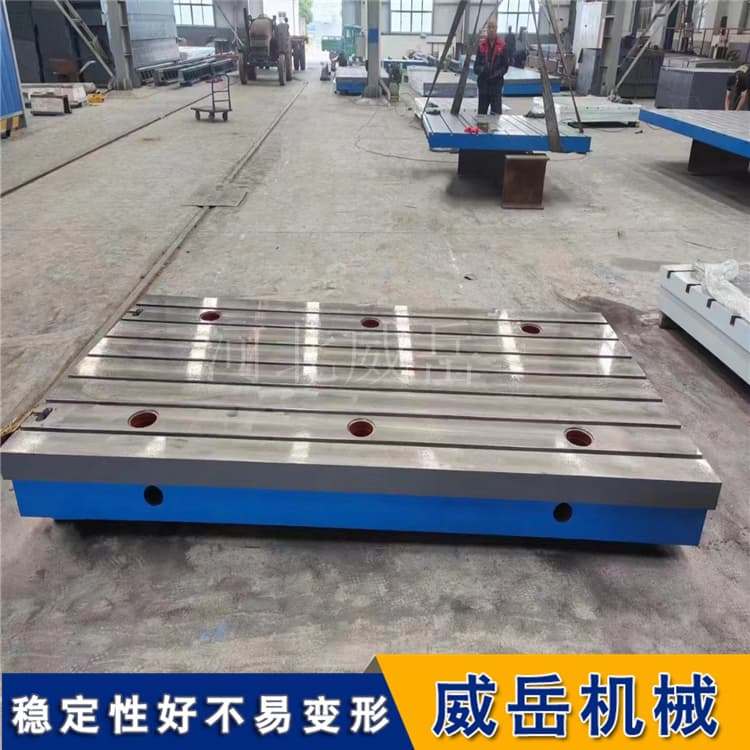

主体台面是铁地板的工作区域，直接承载电机和测功机。台面经过加工，平面度达到相应的精度等级要求。台面厚度根据平台尺寸和承载要求确定，从几十毫米到上百毫米不等。
T型槽系统是平台的重要特征。工作面上开有若干条纵向的T型槽，配合T型螺栓和压板使用，可以灵活固定不同尺寸和形状的设备。常规槽宽有14毫米、18毫米、22毫米、28毫米几种规格。
内部加强筋是平台刚度的保障。台面下方设计有纵横交错的网格状加强筋，在保证承载刚度的同时控制了整体重量，也能使载荷传递更加均匀。
地脚螺栓固定系统用于将平台固定在混凝土地面上，通过可调螺母实现水平度的校准。
材质选用
电机试验平台通常采用高强度灰口铸铁，常见牌号有HT200、HT250和HT300。工作面硬度一般在HB170到240之间，硬度在HB190以上效果更好。
铸铁材质有一个特点：内部的石墨组织具有一定的阻尼特性，能吸收电机运行时产生的振动。在电机频繁启停、负载快速切换、高速运转的工况下，铸铁材质可以吸收和耗散振动能量，减少振动传导到传感器和测试仪器。
正规厂家生产的平台会经过时效处理，把铸造过程中产生的内应力释放掉，保证平台在长期使用中尺寸稳定、不易变形。
精度等级
电机试验平台的精度按工作面平面度来划分，国家标准分为0级、1级、2级、3级四个等级。数字越小，工作面越平，精度越高。
1级精度平面度公差不超过0.05mm/m，是目前电机行业适用性较广、性价比高的主流精度等级，绝大多数电机生产企业日常检测用1级就够了。0级平面度约0.02mm/m，用于产品研发、性能优化等对数据精度要求更高的场景。2级及以下用于对数据波动容忍度较高的基础工位。
选精度这件事，根据实际测试需求来匹配就行。研发测试要求高选0级，常规出厂检测1级够用。
平台起什么作用
电机试验平台的作用可以概括为几个方面：
提供稳定的安装基础。电机在运转过程中会产生振动和反作用力，平台依靠自身重量和与地面的牢固连接，把这些力吸收和分散掉，保证设备不会晃动。
提供平整的安装基准面。平台工作面的平面度经过加工，设备安装在这个基准面上，能够保持准确的轴线对中。如果安装基准面不平，电机和测功机之间的同轴度就保证不了，测出来的扭矩和效率数据都会偏。
灵活固定设备。T型槽系统配合螺栓压板，可以快速安装、拆卸和调整设备位置，适应不同的测试任务。
用在哪些地方
电机试验平台的应用范围比较广。电机制造企业用它做新品研发测试和出厂批量质检。新能源汽车行业用它测试驱动电机的效率、制动性能和可靠性。第三方检测机构和高校实验室用它做电机性能评估和教学研究。电机维修企业用它做故障诊断和维修后的性能验证。
电机试验平台虽然不直接参与数据采集，但它是整个电机测试系统的基础。没有一块稳定的平台，上面再好的测功机和传感器也难以发挥应有的作用。
