PXI2601 阿尔泰科技 128 交叉点 PXI 矩阵开关模块

PXI2601 阿尔泰科技 128 交叉点 PXI 矩阵开关模块

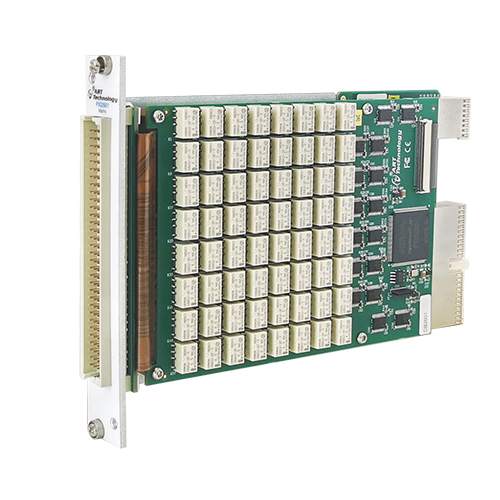

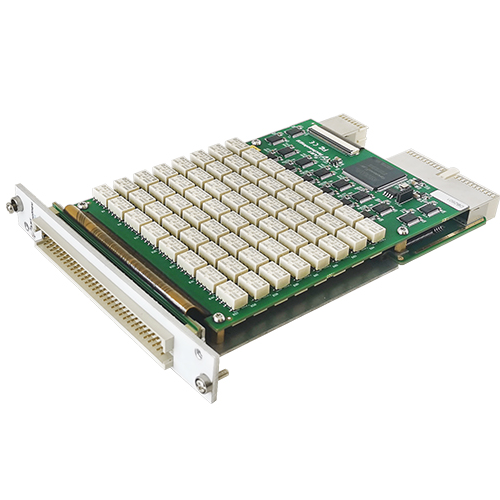

PXI2601 由 128 个交叉点组成，插在标准 PXI 3U 机箱单槽里，前面板 DIN41612-128P 公头出线，配不同前置端子盒切换矩阵形态。它用自锁型机电继电器做通路，通道间/通道对地耐压 150V CAT I，单通道切 30W/37.5VA、直流通 1A，路径电阻出厂 <1Ω、寿命终了 ≥2Ω，热电动势 <9μV——这个低热偏移指标决定了它能在低电平小电流（下限 10μA）下做切换，不会给被测信号叠出额外偏置。

核心参数（以 V6.00.06 手册为准）

总线：PXI（3U 单槽，160×100mm），连接器 DIN41612-128P 公头，前置端子盒接线

交叉点：128 个，机电继电器（自锁型）

拓扑（配端子盒切换）： 2 线 4×32​ → TB2601-4_32

2 线 8×16​ → TB2601-8_16

2 线双 4×16（默认）​ → TB2601-D4_16

切换电压：通道间 150V / 通道对地 150V（CAT I），严禁接 220V 市电

切换电流：直流 1A / 交流 0.25A；承载电流：直流 2A / 交流 0.5A；模块上限电流 8A

切换功率：单通道 30W / 37.5VA

路径电阻：初始 <1Ω，寿命终了 ≥2Ω；热电动势 <9μV；下限导通电流 10μA

开关带宽：10MHz

继电器寿命：板载继电器动作计数器，可预警触点寿命、提示维护

触发：支持软件触发 + 前面板外部触发

软件：ArtSwitch 驱动，WinXP/7/8.1/10、Linux、RT；C/C++/C#/LabVIEW 例程

配件：板卡×1、光盘×1、保修卡×1、合格证×1（TB2601 系列端子盒另配）

首屏卖点（5 行提炼）

单槽 128 交叉点，一台万用表/示波器轮询几十路被测件，省仪器钱

三种拓扑软件配：4×32 / 8×16 / 双 4×16，适应不同 DUT 阵型

热电动势 <9μV + 路径电阻 <1Ω，低电平 μV 级信号切换不污染读数

自锁继电器 + 板载寿命计数，老化预警，产线不停机换卡

PXI 背板触发总线，多卡级联做更大矩阵（如两台组 8×32）无额外线
