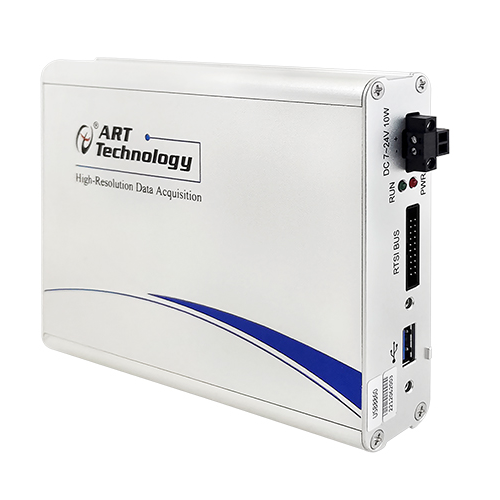

阿尔泰 USB8860：8 路 24bit 同步采样的 USB 精密测量卡

阿尔泰 USB8860：8 路 24bit 同步采样的 USB 精密测量卡

很多精密测量场景的痛点是：信号幅值小、变化慢、但要求分辨率高、通道间不能异步错位——比如桥式传感器、声学麦克风、加速度振动、生物电信号、计量校准。这类活儿用 16bit 通用卡凑合，低位会被噪声吃掉；上 PCIe 高端同步卡，又得开机箱、配机柜、绑 NI 生态。

阿尔泰 USB8860​ 走的是中间路线：USB 总线供电、外场笔记本即插即用、8 通道 24bit 同步差分输入、256 KS/s 整卡吞吐、板载抗混叠滤波，把“高精度同步”和“USB 便携”合在一张 886X 系列小卡上。

一、核心规格（USB8860 本体）

AI 模拟量输入：8 路同步差分输入，24 bit ADC，整卡 4 Hz – 256 KS/s 采样率（每通道256K/8 同步时基）

量程与耦合：±10 V / ±5 V / ±2 V / ±1 V 程控切档，DC 耦合；不带 IEPE（需 IEPE 选 8862/8867）

精度指标：1 GΩ 输入阻抗，CMRR 80 dB，偏移误差 1 mV Typ，±10 V 增益误差 0.008% Typ，4K 点 FIFO，DMA 传输

抗混叠：板载数字抗混叠滤波器，抑制高频混叠，适合慢变小信号精密测量

DIO：16 路 TTL 电平（P0.0–P0.7 + PFI0–PFI7 复用），程控方向，软件单点读写

触发：开始/参考/暂停触发，模拟边沿 + 数字边沿触发源

采集模式：单点、有限点、连续采样

接口与供电：USB 2.0 高速（兼容 3.0 口），USB 总线取电，部分接线盒支持 9–24 V 外供；配 ArtDAQ 驱动

软件：ArtDAQ 管理软件 + LabVIEW 图形化 API 无缝嵌入，附 C/C#/Python/Qt 例程，支持 Win7/10/11

二、886X 系列里 USB8860 站哪一级

型号通道配置耦合量程IEPE 4mA/24V适用

USB8860​ 8 差同步 DC ±10/5/2/1V × 高精度直流/慢变信号、计量、桥式

USB8862 8 伪差(50Ω) DC/AC 同上 √ 加速度/麦克风/IEPE 传感器

USB8865 8 差同步 DC ±10/1/0.1V × 微伏级小信号宽量程

USB8867 8 伪差 DC/AC ±10/1/0.1V √ 带 IEPE 的微伏信号

选法一句话：采应变/压力/温度/计量校准 → 8860；采振动/声学/加速度 → 8862；信号到百毫伏级 → 8865；又要 IEPE 又要小量程 → 8867。

三、它解决现场哪几个麻烦

同步差分抗共模：8 路共享时基同步采样，差分输入 + 80 dB CMRR，接桥式传感器、长线传输不被工频干扰拖垮

24bit 把小信号拉开：±1 V 量程下 24bit 约 0.12 µV/LSB，比 16bit 卡多 256 倍细分，慢变信号不丢低位

USB 即插即测：笔记本、APC-87A3(A2) 工控机、现场点检本都能挂，不用关机开机箱

抗混叠滤波内置：软件降采样前先挡高频混叠，省外部抗混叠电路

LabVIEW 直拖：ArtDAQ 把任务建出来就能跑连续存盘，教学/科研/小批量产线吃这套

四、典型场景

计量与传感器标定：标准源比对、变送器标定、24bit 静态精度校验

桥式信号：应变片、称重、压力传感器多通道同步读数

声学/振动前置（配 8862 更合适，但 8860 可做参考通道）：多传声器相位对齐预采

实验室台架：笔记本 + USB8860 + LabVIEW 做温度/电压长时间归档
