一、产品概述

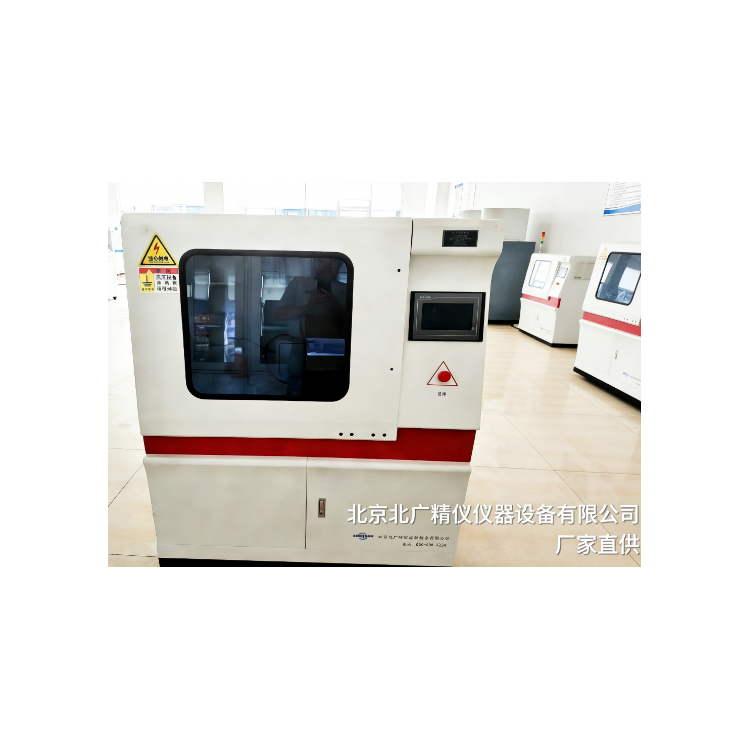

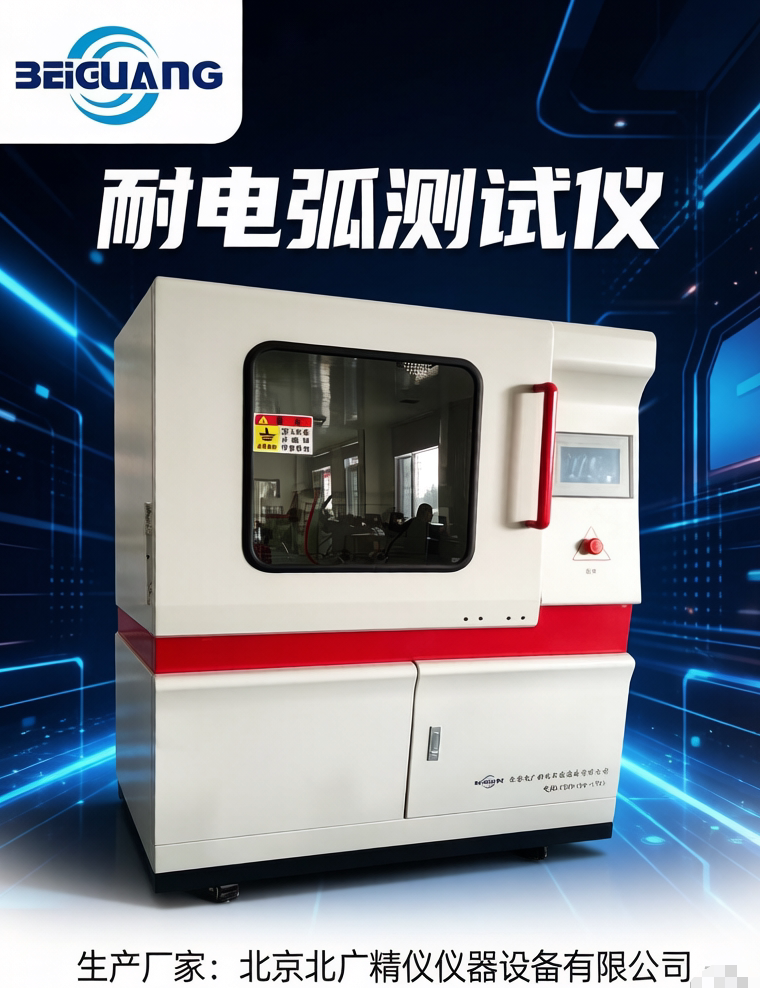

BDH-20KV触摸屏耐电弧试验仪，也可称作固体绝缘耐电弧测量仪，是一款专为固体电工绝缘材料高压小电流间歇耐电弧性能检测研发的专业试验设备。设备严格遵循国内外多项权威检测标准设计制造，能够精准完成各类固体绝缘介质的耐电弧性能测试，通过模拟高压电弧环境下材料的耐受表现，判定绝缘材料的抗电弧击穿、抗电弧老化能力，为绝缘材料的选型、质检、研发、量产验收提供精准、可靠、标准化的试验数据支撑。

该设备摒弃了传统试验设备操作繁琐、精度偏低、防护不足、数据记录不规范的短板，采用触摸屏智能化操控模式，集成高压发生系统、精准电流调控系统、时序控制系统、多重安全防护系统于一体，可实现间歇电弧、连续电弧两种试验模式自由切换，适配不同材质、不同行业、不同标准的耐电弧检测需求。设备整体结构稳定、运行精度高、重复性好、安全系数高，是电工电气、家电制造、新材料研发、质检检测机构必备的核心试验设备。

在电力电气设备运行过程中，绝缘材料长期处于高压、交变、瞬时电弧冲击的复杂工况中，局部电弧放电是引发绝缘老化、击穿、设备短路、电路故障的核心诱因之一。绝缘材料的耐电弧性能直接决定了电气设备的运行稳定性、使用寿命及安全系数，因此精准检测材料耐电弧性能，是电气产品质量管控、新材料性能优化、行业标准合规检测的关键环节。BDH-20KV固体绝缘耐电弧测量仪基于行业通用试验标准打造，完全适配各类常规及特种固体绝缘材料的检测场景，具备极强的通用性与实用性。

二、设备适配检测标准与适用范围

2.1 适配权威检测标准

本设备严格对标国内外主流绝缘材料耐电弧检测标准，完全满足多项国家级、国际级、行业级检测规范要求，可用于对应标准下的合规性检测、型式试验、出厂检验、科研试验等各类检测场景。设备适配的核心标准包含GB1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》、IPC650、IEC 61621、ASTMD495，同时兼容JEC 149、UL 746A等多项国际通用试验方法，检测数据可完全对应各标准判定要求，检测结果具备权威性、通用性与认可度，可满足国内市场质检验收及出口产品合规检测需求。

2.2 核心适用行业

设备广泛应用于电机制造、高低压电器生产、家用电器研发与量产、电工新材料加工、绝缘制品制造、电力设备配套、科研院校材料研究、第三方质检检测机构等多个行业领域。针对行业内各类电工绝缘制品的性能检测、质量筛查、新品研发试验、批次抽检、型式验证等场景均可完美适配，能够有效帮助企业把控绝缘材料品质，规避因绝缘耐电弧性能不足导致的产品故障与安全隐患。

2.3 适配检测材料类型

本设备主要针对各类固体电工绝缘介质开展耐电弧性能测试，覆盖市面上绝大多数常规及特种绝缘材料，具体包含电工塑料、绝缘树脂、绝缘胶、绝缘漆、塑料板材、塑料薄膜、高纯树脂材料、云母绝缘制品、工业陶瓷、绝缘玻璃、绝缘油固化介质、各类绝缘纸板、复合绝缘板材、特种绝缘填充介质等所有固体绝缘材料。可精准检测不同材质、不同厚度、不同工艺成型的绝缘材料在高压电弧冲击下的耐受时长、击穿特性、老化特性、失效模式等核心性能指标，为材料等级划分、产品质量定级、工艺优化提供核心数据支撑。

三、设备核心工作原理

BDH-20KV固体绝缘耐电弧测量仪的核心工作原理为高压小电流电弧模拟试验原理，通过人工构建标准化、可控化的高压电弧环境，模拟电气设备实际运行中产生的间歇电弧、连续电弧冲击工况，持续对试样表面施加电弧作用，记录试样从开始承受电弧冲击至出现碳化、击穿、起弧、熔断、绝缘失效等破坏现象的全过程参数，以此判定材料的耐电弧等级与绝缘耐受性能。

设备整体工作流程分为电压输出、电流调控、时序控制、电弧发生、试样耐受、数据采集、停机判定七大核心环节。首先设备接入220V交流市电，通过内置2万伏高压发生器完成电压升压与稳压处理，将输入低压交流电转化为0-20KV连续可调的高压交流电，为电弧发生提供稳定高压电源支撑。同时设备搭载高精度电流调控模块，可精准切换10mA、20mA、30mA、40mA四档试验电流，匹配不同标准与材料的试验电流要求，全程控制电流波动误差，保障试验电流的稳定性。

依托高精度时序控制系统，设备可精准实现间歇电弧的通断循环控制，严格把控电弧通断时间误差，确保每一轮电弧冲击的时长、间隔、强度完全符合标准要求。试验过程中，设备配备的标准化电极在精准压力与间距控制下，对放置于试验工位的绝缘试样表面施加高压电弧，通过阶段性递增电弧冲击强度、持续延长电弧作用时间，逐步对试样进行电弧老化与击穿测试。

在整个试验过程中，设备内置高精度传感模块持续实时采集试验电压、工作电流、电弧作用时长、试验总时长等核心数据，全程动态记录试验状态。当试样在电弧持续冲击下出现绝缘破坏、表面碳化导通、击穿短路等失效现象时，设备自动捕捉失效节点数据，终止试验流程，最终通过系统数据分析，判定该绝缘材料的耐电弧性能等级，完成标准化试验全过程。

相较于传统耐电弧试验设备，本设备的核心原理优势在于实现了电压、电流、时序、压力、间距的全维度精准可控，彻底解决了传统设备电弧强度不稳定、通断时序偏差大、试验数据重复性差的问题，让人工模拟的电弧工况无限贴近实际电气运行工况，保障试验数据的真实性与参考价值。同时设备区分间歇电弧与连续电弧两种工作模式，间歇电弧模式通过周期性通断模拟瞬时电弧冲击工况，适用于常规绝缘材料检测；连续电弧模式通过持续通电起弧模拟长期电弧灼烧工况，适用于特种高压绝缘材料的极限性能检测，两种模式全覆盖满足各类试验需求。

四、完整试验过程与阶段说明

BDH-20KV固体绝缘耐电弧测量仪的试验过程采用阶段性梯度递增测试模式，通过逐步提升电弧冲击强度、持续累积电弧作用时长，全方位检测绝缘材料的抗电弧耐受能力，整个试验流程分为七个标准化试验阶段，各阶段电流参数、通断模式、持续时长、累计试验时长均严格按照国标及国际标准设定，试验流程标准化、规范化，可溯源、可复现。

第一阶段为1/8-10试验阶段，该阶段试验弧电流稳定控制为10mA，采用间歇通断工作模式，具体通断参数为四分之一秒通电起弧、四分之三秒断电间歇，该阶段持续工作时长为60秒，试验累计总时长60秒。此阶段为初始低强度电弧冲击阶段，主要用于检测材料对轻微间歇电弧的基础耐受能力，排查材料表层绝缘缺陷。

第二阶段为1/4-10试验阶段，试验弧电流保持10mA不变，延续四分之一秒通电、四分之三秒断电的间歇通断模式，阶段持续时长同样为60秒，试验累计总时长达到120秒。该阶段延续低电流间歇电弧冲击，进一步累积电弧老化效应，检测材料在持续轻微电弧冲击下的性能稳定性，观察材料是否出现表层碳化、变色、轻微破损等初期失效现象。

第三阶段为1/2-10试验阶段，弧电流依旧维持10mA，通断模式保持不变，阶段持续时长60秒，试验累计总时长达到180秒。经过前三阶段的梯度间歇电弧冲击，持续考验材料的抗老化、抗表层击穿能力，针对存在细微绝缘缺陷、耐电弧性能较弱的材料，会在该阶段逐步显现性能失效特征。

第四阶段为10试验阶段，取消间歇通断模式，采用全程导通连续电弧工作模式，弧电流稳定为10mA，阶段持续时长60秒，试验累计总时长达到240秒。从该阶段开始，试验模式从间歇冲击转为持续电弧灼烧，大幅提升试验严苛程度，检测材料在持续低压电弧作用下的绝缘保持能力。

第五阶段为20试验阶段，采用全程导通连续电弧模式，弧电流提升至20mA，阶段持续时长60秒，试验累计总时长达到300秒。通过提升电弧电流强度，增强电弧灼烧力度，进一步考验材料的极限耐受性能，筛选中低耐电弧等级绝缘材料。

第六阶段为30试验阶段，全程导通连续电弧工作，弧电流提升至30mA，持续工作60秒，试验累计总时长达到360秒。电弧强度大幅提升，针对中高端绝缘材料进行深度性能检测，多数普通绝缘材料会在该阶段出现击穿、碳化、短路等失效问题。

第七阶段为40试验阶段，为设备最高强度试验阶段，全程导通连续电弧模式，弧电流达到40mA，持续工作60秒，试验累计总时长达到420秒。该阶段为极限性能测试，仅高等级特种绝缘材料可耐受该强度的电弧持续冲击，主要用于高端新材料、特种绝缘制品的性能定级检测。

整套试验流程梯度清晰、层级分明，从轻微间歇冲击到高强度持续灼烧逐步递进，能够全面、精准地反映绝缘材料在不同电弧强度、不同作用模式、不同作用时长下的性能变化规律，完整还原材料的耐电弧极限性能，为材料性能评级提供全面的试验数据支撑。试验过程全程自动化运行，设备自动记录各阶段运行参数，无需人工干预，有效避免人工操作误差对试验结果的影响。

五、全套精准技术参数（完整原样保留）

1、输入电压：交流220 V

2、输出电压：交流0--20 KV

3、电器容量：2 KVA

4、试验方式：间歇电弧，连续电弧

5、试验电流：10MA-20MA-30MA-40MA 可选

6、试验电压控制误差：优于2%

7、电弧通断时间误差： <5ms

8、试验电压连续可调：0--20 KV

9、电流控制精度：优于±10%

10、电流测试精度：优于±1.5%

11、电流对试验压力：0.5±0.05N

12、电极规格：不锈钢板状电极25.4mm*12.7mm*0.15mm；钨钢电极¢2.4mm*70mm；电极配置角110度；电极重量：50G

13、电极距离：6.35±0.1mm(可调)

14、安全防护措施：超压保护、过流保护、短路保护、安全门开启保护、软件误操作保护

六、设备标准配置清单

BDH-20KV固体绝缘耐电弧测量仪出厂配置齐全，无需额外加装配件即可直接开展标准化试验，全套配置满足日常检测、科研试验、批量质检的使用需求，标准配置明细如下：

1、试验主机一台：集成触控操作系统、时序控制系统、数据采集系统、防护控制系统的核心主机设备，是整套设备的操作与控制核心。

2、2万伏高压发生器一台：专用高压发生装置，负责将输入低压电转化为0-20KV可调高压电，为电弧试验提供稳定高压电源，保障电压输出精度与稳定性。

3、试验电极两套：包含设备适配的不锈钢板状电极与钨钢电极，两套电极可满足不同试验标准、不同材料的检测需求，电极材质耐磨、耐高温、不易变形，长期使用可保持试验精度。

4、树脂式放电棒一只：专用安全放电工具，试验结束后可对高压模块进行残余电压释放，杜绝高压残留安全隐患，保障操作人员设备运维安全。

5、产品使用说明书一份：详细标注设备安装、调试、操作、参数设置、日常维护、故障排查等全套使用规范，指导用户标准化操作设备。

6、合格证一份：设备出厂质检合格证明，确保设备出厂参数、精度、性能均符合行业标准与设计要求。

七、标准化操作流程

7.1 设备安装与前期准备

设备安装前需提前准备平整、干燥、无震动、无强电磁干扰的试验台面，保障设备放置水平稳定，台面需具备足够承重能力与操作空间。将试验主机与高压发生器平稳放置于台面，按照接线规范连接主机与高压发生器的信号线、电源线，确保接线牢固、无松动、无错接。完成接线后，检查设备接地装置，可靠接地是设备安全运行、保障检测精度的关键，可有效规避高压漏电、电磁干扰、电压漂移等问题。

安装完成后，核对环境条件，试验环境需保持常温常态、干燥通风，无易燃易爆、腐蚀性气体，环境温湿度需符合电气试验设备运行要求，避免潮湿、高温、粉尘过多影响设备运行精度与使用寿命。随后检查电极、放电棒等配件是否完好，电极表面无氧化、无划痕、无变形，配件齐全后方可进入调试阶段。

7.2 设备调试与参数设置

接通220V交流输入电源，开启设备总电源开关，触摸屏自动点亮，设备进入开机自检模式，系统自动检测电压模块、电流模块、时序模块、防护模块、传感模块运行状态，自检无异常后设备进入待机操作界面。操作人员根据试验对应的检测标准、试样材质及试验需求，在触摸屏上完成参数设置，可自由选择间歇电弧、连续电弧两种试验模式，按需切换10mA、20mA、30mA、40mA试验电流，同时可精准设定试验电压、试验时长、通断时序等参数。

参数设置完成后，调试电极状态，按照标准要求调整电极间距至6.35±0.1mm，可根据特殊试验需求微调间距，校准电极配置角度与试验压力，确保电极压力稳定在0.5±0.05N，保证电极与试样接触状态符合标准要求。参数与硬件调试完成后，空载试运行设备，确认高压输出稳定、电流调控精准、时序通断正常、防护功能灵敏，无异常报错、无电压漂移、无电流波动，即可准备放置试样。

7.3 试样安装与试验启动

提前对待测绝缘试样进行预处理，清理试样表面粉尘、油污、杂质，确保试样表面洁净干燥，无破损、无裂纹、无明显缺陷，保证试验结果不受试样表面状态影响。将预处理完成的试样平稳放置于设备试验工位，固定试样位置，确保电极垂直对应试样试验区域，无偏移、无倾斜，保障电弧精准作用于试样指定位置。

关闭设备安全防护门，确认所有安全防护装置处于闭合生效状态，杜绝试验过程中高压外露、电弧外泄的安全风险。确认所有准备工作无误后，在触摸屏界面点击启动试验，设备自动进入标准化试验流程，按照预设的阶段参数、时序逻辑自动完成梯度电弧冲击试验，全程自动采集、储存试验数据，动态显示试验电压、电流、时长、阶段状态等实时信息，无需人工干预。

7.4 试验结束与设备收尾

当试样出现绝缘击穿、表面碳化导通、电弧持续灼烧失效等现象时，设备自动识别失效状态，立即终止试验并记录失效时刻的各项核心参数；若试样耐受完全部试验阶段未出现失效，设备将自动完成全部420秒试验流程，提示试验完成。试验结束后，设备自动切断高压输出，操作人员需等待设备高压模块泄压完成，或使用专用树脂式放电棒对设备高压部位进行残余电压释放，确认无高压残留后，方可打开安全门取出试样。

操作人员可在设备触摸屏上查看、导出、打印本次试验的完整数据，包含各阶段试验参数、电弧作用时长、试样失效状态、精度误差等信息，生成标准化试验记录。试验完成后，关闭设备运行程序与总电源，清理试验工位残留的粉尘、碳化杂质，整理电极、放电棒等配件，做好设备日常清洁与养护工作，完成整套试验流程。

八、设备核心产品优势

8.1 高精度检测，数据精准可靠

本设备搭载高精度电压、电流、时序控制系统，核心检测精度远超行业常规设备标准。试验电压控制误差优于2%，可实现0-20KV全程连续可调，电压输出稳定无漂移；电弧通断时间误差控制在5ms以内，时序控制极致精准，完美复刻标准要求的间歇电弧冲击节奏；电流控制精度优于±10%，电流测试精度优于±1.5%，双重精度保障让试验电流稳定可控。同时设备试验压力、电极间距、电极角度均实现标准化精准调控，从硬件、参数、时序多维度保障试验数据的准确性、重复性、一致性，试验结果可完全适配各类标准判定要求，具备极高的参考价值与权威性。

8.2 双试验模式，适配性极强

设备支持间歇电弧、连续电弧两种独立试验模式，全覆盖行业所有耐电弧检测场景。间歇电弧模式可精准模拟电气设备运行中瞬时、间歇性的电弧冲击工况，适配常规塑料、树脂、绝缘漆、纸板等普通绝缘材料的常规检测；连续电弧模式可模拟长期、持续的高压电弧灼烧工况，适配陶瓷、云母、特种玻璃、高端复合绝缘材料等高等级绝缘产品的极限性能检测。同时设备支持四档电流自由切换、电压连续可调，可灵活匹配国内外不同检测标准、不同材质试样、不同试验严苛等级的需求，通用性、适配性远超单一功能试验设备。

8.3 智能触控操作，自动化程度高

设备采用一体化触摸屏智能操控设计，摒弃传统按键式繁琐操作，人机交互界面简洁直观，参数设置、模式切换、数据查看、试验启动停止均可一键完成，操作简单易懂，新手可快速上手。整套试验流程全程自动化运行，设备自动完成时序控制、电弧切换、数据采集、状态监测、停机判定等操作，无需人工全程值守，有效降低人工操作强度，同时彻底规避人工操作误差带来的试验数据偏差。设备内置大容量数据存储模块，可长期储存多组试验数据，支持数据导出、查询、打印，方便试验数据归档、溯源与分析。

8.4 多重安全防护，运行安全稳定

设备搭载五大核心安全防护机制，全方位规避高压试验过程中的安全风险，保障设备稳定运行与操作人员人身安全。超压保护功能可在输出电压异常超标时自动断电泄压，避免高压过载损坏设备；过流保护可在试验电流异常波动、过载时快速切断电路，保护核心电气元件；短路保护可针对试验过程中试样击穿短路、线路短路等突发情况紧急停机，杜绝设备烧毁、电弧外泄风险；安全门开启保护可实现开门断电、关门复位，试验过程中开启防护门立即终止高压输出，杜绝高压外露隐患；软件误操作保护可规避参数设置错误、误点操作等人为失误，避免无效试验与设备故障。多重防护联动运行，让设备试验过程安全、稳定、无隐患。

8.5 硬件配置精良，使用寿命长

设备核心硬件均采用高品质工业级配件，高压发生器输出稳定、耐压性强、长期运行无衰减；配套不锈钢电极、钨钢电极硬度高、耐高温、抗电弧灼烧、不易氧化变形，长期使用可保持精准的试验尺寸与接触状态；整机结构经过工业优化设计，抗震、防尘、防腐蚀，适配实验室长期连续运行、工厂批量质检高频使用等多种工况。设备整体故障率低、运维简单、无需频繁更换配件，大幅降低后期使用成本与维护成本，性价比极高。

8.6 标准合规性强，适用场景广泛

设备全面对标国标、美标、国际电工标准等多项权威规范，检测流程、参数精度、试验方法完全符合标准要求，试验数据可用于产品型式检验、出厂合格验收、第三方质检认证、新材料研发申报、进出口产品合规检测等所有正规场景。无论是企业生产线批量质检、研发部门新品性能测试，还是科研院校材料试验、检测机构权威检测，均可完美适配，是绝缘材料耐电弧性能检测的通用型核心设备。

九、核心应用场景与行业价值

9.1 电工电气制造行业应用

在电机、高低压电器、变压器、开关设备等电工电气产品制造过程中，绝缘材料是保障设备安全运行的核心部件，其耐电弧性能直接决定电气设备的耐压能力、抗故障能力与使用寿命。通过BDH-20KV固体绝缘耐电弧测量仪对设备所用塑料、树脂、绝缘漆、云母制品等绝缘材料进行批量抽检与型式试验，可精准筛选合格绝缘原料，杜绝因绝缘材料耐电弧性能不足，导致设备运行中出现电弧击穿、短路跳闸、设备烧毁等故障，大幅提升电工电气产品的品质稳定性与运行安全性，助力企业提升产品合格率与市场竞争力。

9.2 家用电器行业应用

冰箱、空调、洗衣机、小家电等各类家用电器内部含有大量绝缘结构件与绝缘涂层，家电运行过程中电路频繁通断、负载波动易产生瞬时电弧，长期使用易引发绝缘老化失效。通过本设备对家电专用绝缘材料、绝缘涂层、绝缘板材进行耐电弧性能检测，可优化家电绝缘结构设计，筛选适配家电复杂运行工况的优质绝缘材料，提升家电产品的安全使用寿命，降低家电漏电、短路、起火等安全隐患，满足家电行业安全质检标准与市场准入要求。

9.3 新材料研发与科研领域应用

在绝缘新材料、复合绝缘材料、特种陶瓷、新型树脂材料的研发过程中，耐电弧性能是判定材料绝缘等级、应用场景的核心指标之一。科研人员可通过本设备开展梯度电弧冲击试验，精准获取新材料的耐电弧极限、老化特性、失效机理等核心数据，对比不同配方、不同工艺下材料的性能差异，为新材料配方优化、工艺升级、性能迭代提供精准的数据支撑，助力高端绝缘新材料的研发与产业化落地，同时可满足高校、科研院所的教学试验、科研课题研究需求。

9.4 第三方质检与认证机构应用

第三方检测、质检认证机构需要具备标准化、高精度、合规性强的检测设备，为各类企业提供权威的绝缘材料性能检测报告。BDH-20KV设备适配多行业、多国际标准，检测数据精准、流程规范、可溯源，完全满足质检机构的合规检测、认证检测需求，可承接各类绝缘产品的耐电弧性能检测业务，出具具备权威性的检测数据与报告，为行业产品质量管控提供公正、精准的技术支撑。

9.5 行业质量管控与标准化建设价值

从行业层面来看，该设备的普及应用能够统一固体绝缘材料耐电弧性能的检测标准与检测方法，解决行业内检测设备精度不一、流程不规范、数据不统一的乱象。通过标准化的检测方式筛选优质绝缘产品，倒逼绝缘材料生产企业优化生产工艺、提升产品性能，推动整个电工绝缘材料行业的品质升级与标准化发展，同时为电力电气、家电、新能源等下游行业的安全稳定发展提供基础保障，具备极高的行业应用价值与社会价值。

十、设备日常维护与保养规范

为保障BDH-20KV固体绝缘耐电弧测量仪长期保持高精度运行状态，延长设备使用寿命，降低故障概率，需按照标准化规范做好日常维护与定期保养工作。日常使用过程中，需保持设备整机清洁干燥，定期清理试验工位的粉尘、碳化残渣、杂质，避免粉尘进入设备内部影响电路、高压模块的运行精度，防止杂质堆积引发短路、漏电等问题。设备放置环境需保持通风干燥，避免长期处于潮湿、高温、高粉尘、强腐蚀环境，防止设备金属部件氧化生锈、电气模块受潮损坏。

电极作为核心精密试验配件，需重点养护，每次试验完成后及时清理电极表面的灼烧痕迹、杂质，定期检查电极尺寸、角度、平整度，若出现电极磨损、变形、氧化严重等情况，需及时更换配套电极，避免因电极偏差影响试验精度。高压发生器、接线端子等电气部件需定期检查接线牢固性，避免线路松动、老化、破损，定期对接线端子、高压模块进行除尘养护，保障高压输出稳定。

设备长期闲置时，需断开总电源，做好整机防尘遮盖，每月进行一次空载通电试运行，通电时长不少于30分钟，避免设备内部模块长期静置出现受潮、性能衰减等问题。操作人员需严格按照操作规范使用设备，禁止违规修改系统参数、超载运行、带故障运行设备，避免人为操作不当造成设备损坏。若设备出现参数异常、报错、运行不稳定等故障，需立即停机断电，停止试验操作，联系专业技术人员进行故障排查与维修，禁止私自拆机检修，规避安全风险与设备二次损坏风险。

定期对设备的精度进行校准，重点校准电压输出精度、电流控制精度、电弧通断时序、电极间距与试验压力，确保设备长期符合标准检测精度要求，保障试验数据的持续准确性与可靠性。规范的日常养护与定期校准，能够有效保障设备常年稳定运行，大幅延长设备使用寿命，降低设备运维成本，保障各类检测、科研、质检工作的有序开展。
