多层加布橡胶板防滑耐磨可铺设 夹线橡胶垫耐砸

多层加布橡胶板防滑耐磨可铺设 夹线橡胶垫耐砸

夹布橡胶板说明【仅供参考】

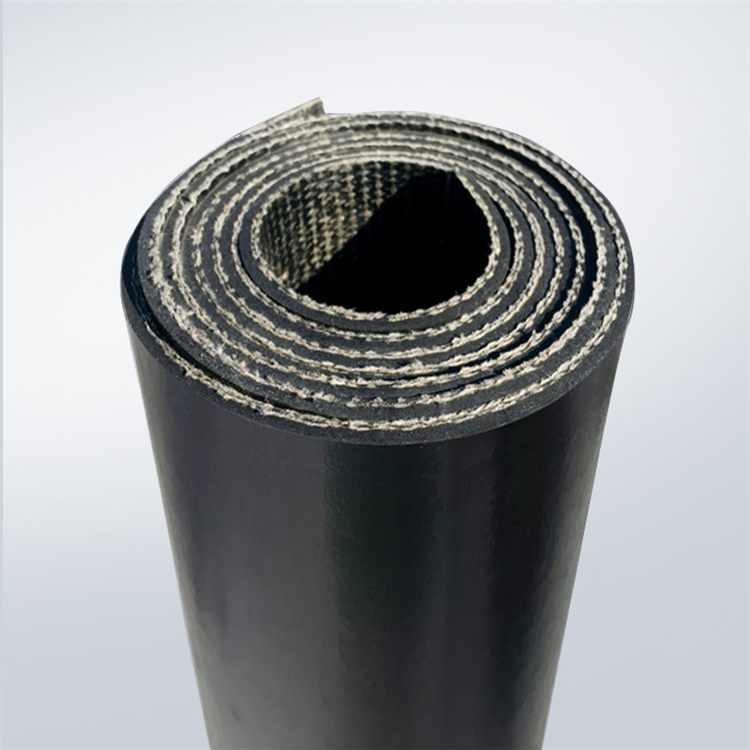

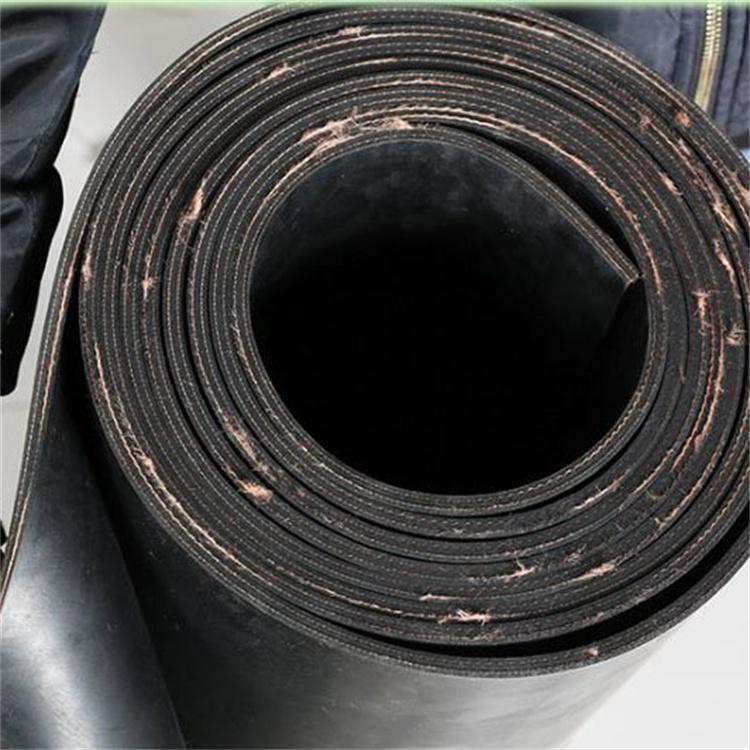

夹布橡胶板（又称夹布胶板、加布橡胶板、夹层橡胶板）是在橡胶基体中嵌入一层或多层纤维织物增强层的复合材料。橡胶层提供弹性、密封性和耐介质性，织物层承担主要机械应力，二者通过高温硫化紧密结合，形成"橡胶+布层+橡胶"的交替叠压结构，类似钢筋混凝土的原理——橡胶是混凝土，夹布是钢筋网。

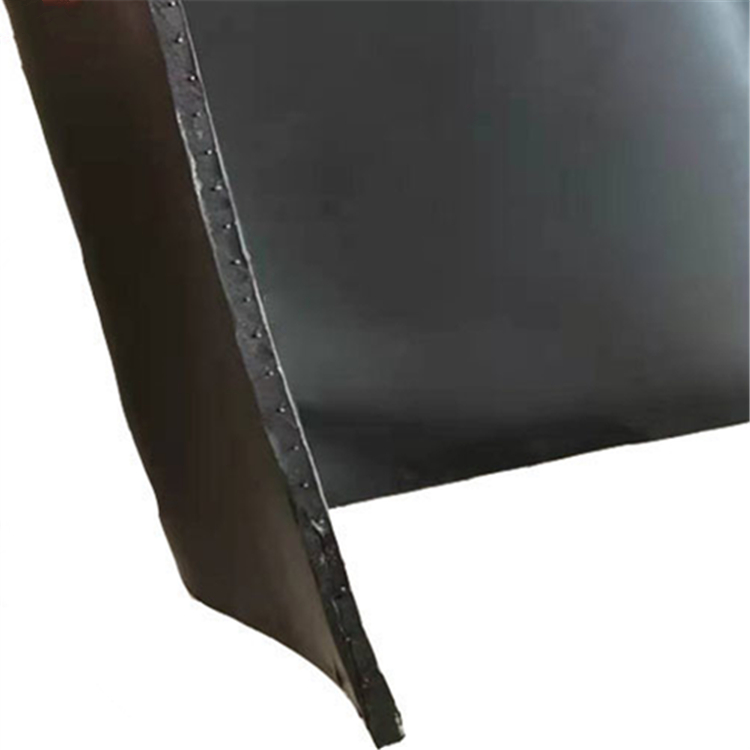

结构与材质

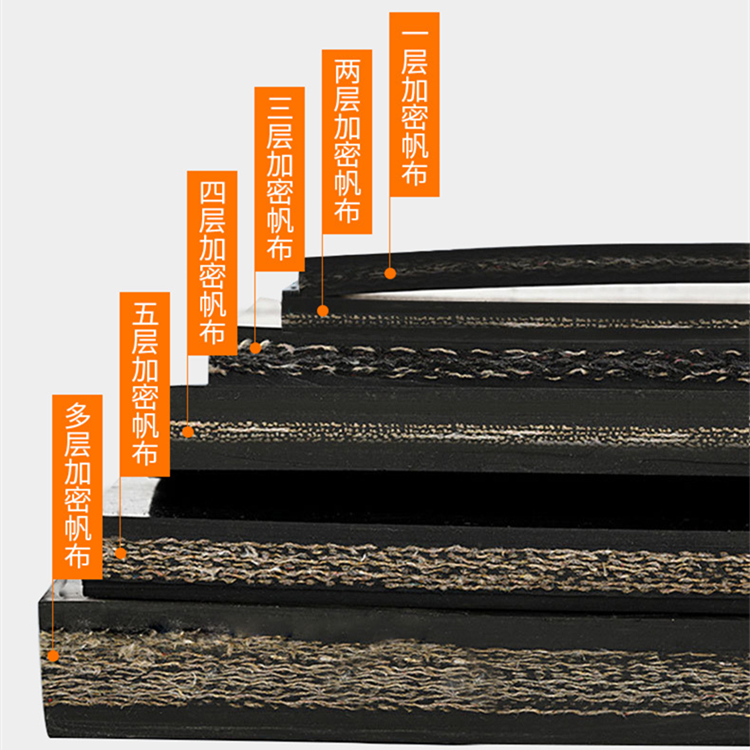

基本结构：通常为 3-5 层橡胶与 2-4 层纺织布交替叠压，优质产品的夹布层均匀分布、与橡胶结合紧密无分层。

橡胶基材（可按工况选）：

天然橡胶 NR / 丁苯橡胶 SBR：通用型，适用于常温中性环境

丁腈橡胶 NBR：耐油、耐溶剂，矿物油浸泡 48 小时无溶胀，适用于油污工况

氯丁橡胶 CR：耐候、阻燃、耐臭氧，适用温度 -30~100℃

三元乙丙橡胶 EPDM：耐候性好，适用温度 -40~130℃，耐蒸汽和热水

硅橡胶：耐温 -60~200℃，食品级、**级可选

氟橡胶 FKM：耐温 -30~250℃，耐强腐蚀介质

夹布层材质：

棉帆布：通用增强，成本低

尼龙布：强度高、耐疲劳，适用于动态受力

聚酯布：尺寸稳定性好，抗拉伸

玻璃纤维布：耐高温、绝缘

金属网（铜丝/不锈钢）：特殊工况增强或导静电

夹布层数是关键参数：2 层夹布拉伸强度约 8-12 MPa，4 层可达 15-20 MPa，层数越多强度越高但柔性下降。

规格与参数

核心性能特点

抗拉强度高——夹布层承担主要负荷，抗拉强度是普通橡胶板的 2-5 倍，可达 10-15 MPa

抗撕裂性强——撕裂强度 30-50 kN/m，比纯橡胶板提升 3-5 倍，特别适合有锐利边缘的工况

变形小、尺寸稳定——长期受压下压缩不变形控制在 20%-25%，远优于纯胶板，避免"压扁塌陷"

耐磨耐压——邵氏硬度可达 85° 以上，配合高结构炭黑配方，耐磨寿命是普通胶板的 3 倍

兼顾弹性与强度——既有橡胶的密封、减震、绝缘特性，又有织物的骨架支撑

可定制性强——材质、颜色（黑/红/绿/灰/白）、表面花纹（光面/布纹/条纹/菱形）、夹布层数和布种均可按需定制

主要应用场景

工业密封（约占 40%）：法兰密封垫、阀门密封圈、各种密封件冲制，尤其适用于有振动和压力波动的工况

减震缓冲（约占 20%）：冲床、剪板机、油压机等设备减震垫；机床底座隔振垫、压缩机防震垫；重型设备底座防振

输送与防护（约占 30%）：输送带衬板、溜槽衬里、料斗内衬、滚筒包胶辅助层，缓冲物料冲击并降噪

铺地防滑：车间地面、货车车厢、港口装卸平台、仓储通道铺设，耐碾压、防滑、装饰

绝缘防护：配电室绝缘垫（10 kV 选 8 mm 厚，35 kV 选 10-12 mm 厚），8 mm 板可承受 10000 V/1 min 工频耐压不击穿

建筑工程：减震止水、防水衬里

特*工况：矿山井下（阻燃抗静电）、轨道交通（符合 EN 45545-2 防火要求）、食品医药（无硫食品级配方）

 与普通橡胶板的区别

注：数据来源

选型判断：若工况存在较大剪切力、拉伸力或反复压缩（如冲床减震垫、高压密封），须选用夹布胶板并明确夹布层数和布种；若是静态密封或无受力铺设，普通橡胶板即可，成本更低

施工与验收要点

安装注意：

安装前确保接触面清洁、平整、无油污

避免尖锐工具划伤表面

长期存储避免高温、重压及潮湿环境

质量验收关键指标：

布层粘合强度 ≥ 3.0 kN/m（GB/T 532 测试）

拉伸强度 纵向/横向 10-25 MPa，断裂伸长率 150-400%

耐介质性：浸泡 72 h 后体积变化率，油类 ≤ 10%、酸碱液 ≤ 15%

热空气老化：100℃ 72 h 后性能保持率 ≥ 80%

耐磨性：Taber 磨耗量 ≤ 0.5 cm³/1.61 km

采购提示：

明确工况温度、介质（油/酸/碱/水）、压力、受力方向

确认夹布材质（棉/尼龙/聚酯/玻纤）和层数。

山东美奂橡塑有限公司【仅供参考】
