皮带机缓冲床完整说明书

【说明仅供参考】

一、产品概述

缓冲床（又叫缓冲滑槽）是带式输送机落料受料点*用防护设备，替换传统缓冲托辊，安装在导料槽下方、物料下落冲击位置，依靠面接触柔性支撑吸收落料冲击力，保护输送带，解决皮带砸伤、撕裂、跑偏、撒料、托辊卡死等行业通病，广泛用在矿山、煤矿、电厂、水泥、港口、冶金、砂石、粮食输送线。

二、整体结构组成

整套分为钢制机架、缓冲条、锁紧配件三大核心，缓冲条为易损件，可单独更换。

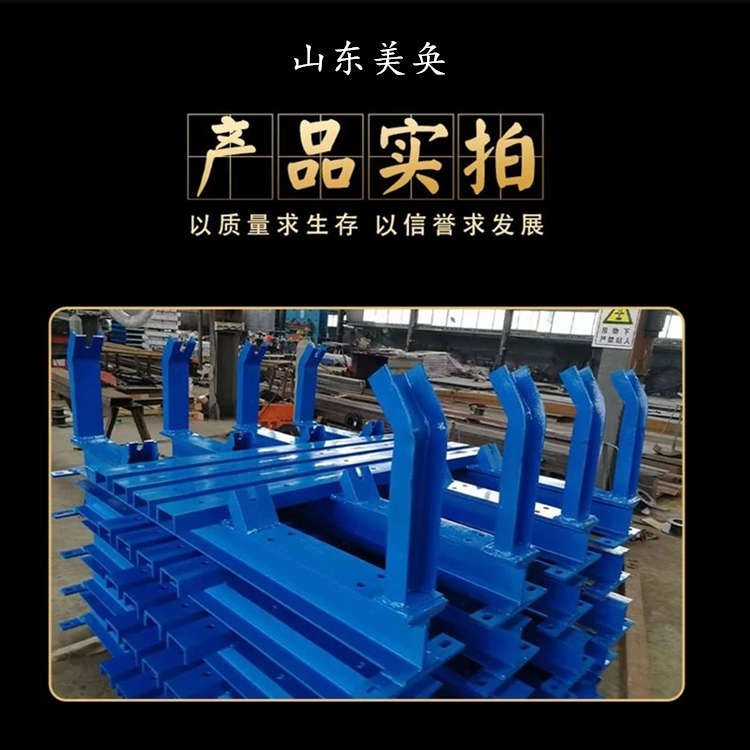

1. 钢制支撑机架

材质：碳钢，表面喷漆 / 热镀锌防腐，重载加厚型材，抗冲击不变形；可匹配皮带机标准槽角（35°、45° 可调）。

功能：整体承重、定位缓冲条，预留标准安装孔，可直接固定在皮带机两侧纵梁。

2. 核心缓冲条（三层复合热硫化一体成型，严禁冷粘）

表层：UHMW 超高分子聚乙烯

分子量≥480 万，厚度≥15mm，自润滑、高耐磨、摩擦系数低，顺滑不刮伤皮带；井下款做阻燃抗静电改性。

中层：高弹性橡胶缓冲层

厚度≥60mm，回弹率≥85%，吸收绝大部分物料冲击能量，分散压力；煤矿用阻燃抗静电橡胶，满足井下防爆要求。

底层：铝合金 T 型卡槽

配合楔块螺栓锁紧，拆装方便；单根缓冲条独立固定，哪根磨损换哪根，不用整体拆卸。

3. 紧固配件

T 型螺栓、楔块、压板、高强度螺母；配套可选侧挡条、过渡托辊、防溢裙板、挡尘帘组成完整落料抑尘系统。

三、产品分类（按承重 / 落差选型）

表格

类型 适用落差 适配工况 适用物料

轻型缓冲床 ＜2m 粮食、粉料、轻型流水线 煤粉、细沙、小颗粒物料

中型缓冲床 2~4m 电厂、洗煤厂、普通水泥厂 原煤、石灰石、常规砂石

重型缓冲床 4~6m 露天矿山、砂石主线、熟料输送 大块矿石、硬质石料、重载冲击

超重型缓冲床 ＞6m 高落差溜槽、大块石料 铁矿石、花岗岩、大块渣土

井下阻燃款 全落差通用 煤矿井下 *须阻燃抗静电，金属含铝量＜5%

其他细分：固定式、悬挂式（斜向冲击）、弹簧缓冲床、液压阻尼缓冲床、可调倾角模块化缓冲床。

四、常规通用技术参数

适配皮带宽度：650/800/1000/1200/1400/1600/1800/2000/2200/2400mm（支持非标定制）

适配皮带速度：≤4.5m/s

环境温度：-40℃~+80℃

缓冲条常规尺寸：宽 100/150mm，总厚度 75mm，长度 500~1500mm 按需裁切

支撑方式：全断面面接触，无托辊间隙，杜绝卡料

机架防腐：户外热镀锌；室内普通喷漆

五、核心功能优势

强力护皮带

告别托辊点接触，全平面均匀受力，冲击力分散面积提升 60% 以上，杜绝大块物料卡缝划伤、皮带纵向撕裂，输送带寿命延长 30%~50%。

运行更稳定

无转动轴承，不存在托辊进水卡死、生锈不转；震动更小，减少皮带跑偏、弹跳，落料更集中，撒料扬尘明显减少。

运维成本低

模块化缓冲条单独更换，不用整体拆床；无易坏轴承，大幅减少巡检、托辊更换、皮带修补频次。

适配恶劣环境

耐粉尘、潮湿、酸碱；井下阻燃防静电，露天耐日晒老化；黏性物料不易粘黏堆积。

六、标准安装步骤

定位吊装：将缓冲床吊装对准落料口正下方，保证整体中心线与输送带中心线完全重合。

固定机架：使用地脚螺栓把机架锁紧在皮带机两侧纵梁，机架水平无歪斜。

高度调节（关键）：缓冲条顶面比两侧常规托辊高 2~5mm，保证皮带完全贴合缓冲条，不可过高顶紧皮带。

安装缓冲条：缓冲条卡入 T 型槽，依次放入楔块对角均匀锁紧螺栓，全部缓冲条高度一致，无松动翘边。

配套组装：两侧加装防溢裙板、导料槽、挡尘帘，形成密封落料区。

试机检查：手动转动皮带，全程无卡顿、无摩擦异响；空载试运行确认正常再投料。

七、日常维护、检修与更换标准

日常巡检（每班）

查看缓冲条表层磨损、开裂、掉胶、脱落；检查所有紧固螺栓有无松动。

清理缓冲条表面粘黏煤泥、石料，防止硬料棱角磨穿耐磨层。

检查机架有无弯曲变形、焊缝开裂。

定期保养（每 15 天）

全部紧固一遍缓冲条压紧螺栓；清理机架积灰杂物；检查槽角、高度有无偏移。

缓冲条更换判定

当UHMW 聚乙烯耐磨层磨完、橡胶层裸露*须立刻更换；橡胶层大面积开裂、脱胶、弹性失效同步更换。

禁止操作

禁止缓冲床长期空载高速空转干磨；

禁止大块尖锐物料长期定点冲击同一位置；

禁止螺栓过度压紧，导致橡胶层失去缓冲压缩空间。

八、适用行业与安装位置

适用行业

煤矿、洗煤厂、火力发电厂、砂石骨料厂、水泥厂、冶金矿山、港口码头、垃圾输送、粮食加工厂、化工输送线。

固定安装位置

仅安装在皮带所有落料受料点：皮带机尾部进料口、皮带转运转载点、料仓下料口、破碎机出料皮带；平直输送段、回程皮带无需安装。

九、缓冲床 VS 传统缓冲托辊对比

表格

对比项 缓冲床 缓冲托辊组

接触形式 连续面接触，无空隙 间隔点接触，存在间隙

防撕裂能力 优，不会卡料划皮带 差，石料易卡辊缝撕裂皮带

抗高落差冲击 强，橡胶整体吸震 弱，单点受力易磨坏皮带

故障率 无转动件，故障极低 轴承易进灰卡死，故障率高

维修 单根缓冲条更换，简单 需要批量更换托辊，工序多

扬尘撒料 支撑平整，物料不外溅 皮带间隙弹跳，撒料粉尘大

十、选型简易指南

落差＜2m、细料：选轻型；落差 2~4m 常规工矿选中型；落差＞4m 大块矿石选重型 / 超重型。

煤矿井下*须阻燃抗静电缓冲床，井上普通工况用普通耐磨款。

皮带越宽、物料块度越大，选用加厚加宽缓冲条、加厚机架。

皮带存在严重跑偏，可搭配可调倾角缓冲床 + 双侧挡料限位。
