反冲洗过滤器

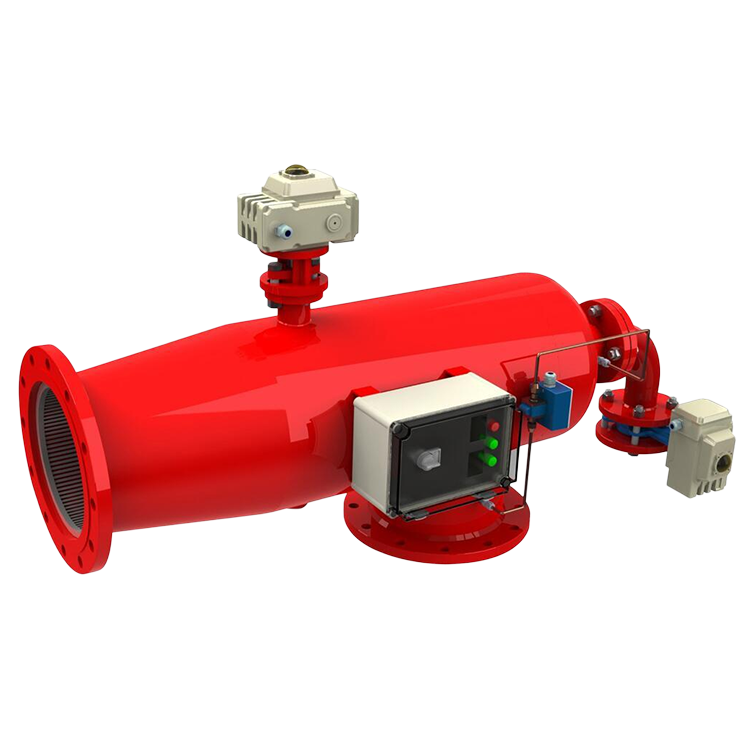

　　全自动反冲洗过滤器为机电一体化产品，具有设计合理、过滤效率高、运行成本低、反冲洗过滤中仍能连续过滤等优点。主要由优质碳钢筒体，特殊结构的不锈钢复合滤网，电动执行机构及排污装置，所组成。当过滤器工作时，电动执行机构引导蝶阀处于开启状态，水流由处入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开电动排污阀，水流经滤网半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污排出，起到反向冲洗滤网的作用。

二、产品特点

　　1、反冲洗：水流带动杂质冲刷滤网，杂质被截留在滤网后端。设备进入排污状态时，安装在滤网内的反冲阀将滤网分截成前后端，同时滤网后端的排污阀开启，形成后端的低压状态，前端被截的高压水流将从外向内冲击滤网后端，使杂质随水流从排污阀排出 (参照2页图例)。

　　2、压差控制：设备的水流被滤网分成前后两部分，但出入口流量是一样的，当杂质在滤网积聚后，至使入口可过流面积减少，导致滤网前段流体压力增大，与出水口形成压力差，杂质积聚越多，压力差越大。压差表组件可提取出入口压差数值，同时转换成电流信号供给控制箱完成压差开关控制。

　　3、定时控制：控制箱内的可编程元件写入控制时间并被激活后，程序将根据预设时间自动启动一系列操作，控制电路完成反冲洗排污过程。

三、工作原理

　　1、全自动反冲洗过滤器采用高强度的不锈钢网，具有处理量大，使用寿命长、清洗效率高等特点。

　　2、本机采用智能压差控制、定时控制自动反冲洗过滤网。当过滤器进出口压差达设定值或定时器达到设定时间时，电动控制箱发出信号驱动阀门转动，同时排污阀打开。这时水流被迫从过滤网筒的入口段孔进入滤筒外侧与壳体夹层，反向从滤网外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。

　　3、当水流导向阀处于全关状态下，水流被迫从过滤器进口段网孔进入滤网外侧，大部分净液从出口流出，一部分净液又从滤网外侧进入滤网内部(因为系统会处于泄压状态，滤网内部压力小于外侧压力)，从而对滤网进行反冲洗，特殊结构的不锈钢契形滤网使得在滤网内部产生了喷射效果，任何杂志都被从光滑的内壁上冲走。

　　4、当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止转动，电动排污阀关闭。整个过程中，液体不断流，实现了连续化、自动化生产。

四、产品优势

　　1、过滤属于水的净化过程中不可缺少的处理手段，用于拦截水中的杂质，以净化水质或保护系统中其他设备的正常工作。

　　2、全自动反冲洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水。

　　3、该设备与以往的过滤器相比具有自动化程度高，处理量大，可自行清洗排污，并不间断供水，应用面广泛等优点。

五、适用范围

　　适用于工业废水处理流程，钢铁厂冲渣水、电厂流程及冷却水、造纸工序及进水，化工生产流程及灌溉系统等场合，用以滤去水中3500~300微米粒径的各种硬质颗粒，确保系统的安全可靠运行。
