角行程直连式电动执行机构DQW60

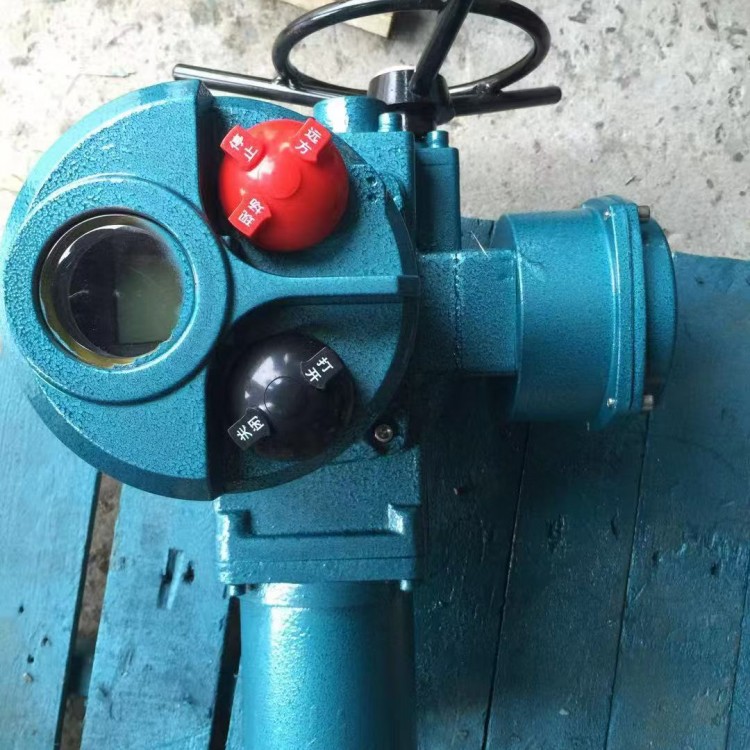

DQW60 角行程直连式电动执行机构产品说明

DQW60 是 DQW 系列部分回转（角行程）阀门电动装置的核心型号，其中"60"代表额定输出转矩 600N·m 等级，"Q"即部分回转，专用于驱动蝶阀、球阀、旋塞阀、挡板及风门等做 0~90° 回转运动的阀门，是工业自动化控制系统实现阀门启闭与调节的核心执行单元。产品全面符合 JB/T 8528-1997《普通型阀门电动装置技术条件》，隔爆型同时满足 GB 3836 系列防爆标准要求。

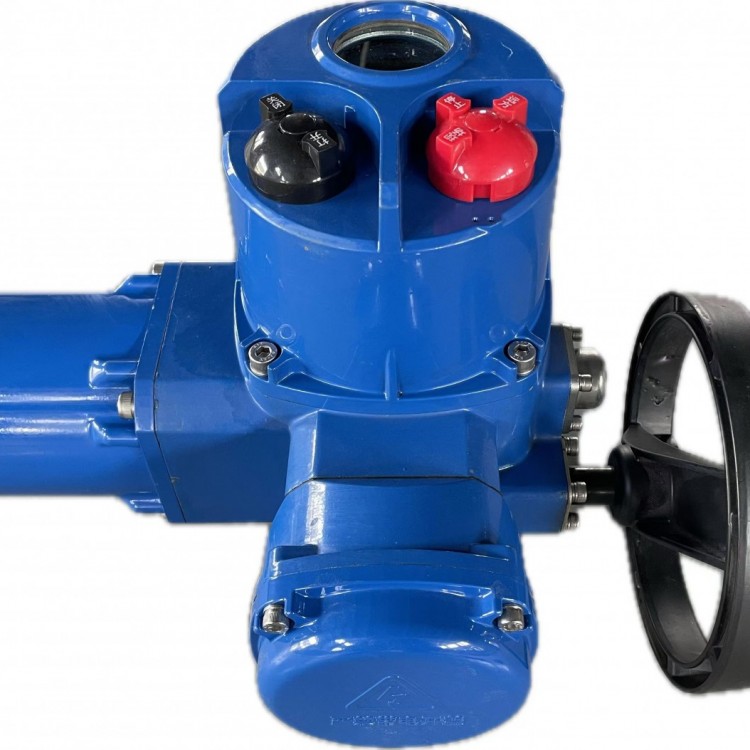

结构特点

采用电机驱动+多级齿轮减速（或蜗轮蜗杆）的一体化直连结构，执行器输出端通过 ISO 5211 标准法兰（F10/F12）与阀门直接对接，结构紧凑、安装简便。内置转矩限制机构与行程限位机构双重保护，配备半自动手—电动切换手柄，断电时可手动操作；机械式阀位指示器可直观读取开度，电气箱盖支持水平或向上安装以利于润滑与维护。

技术参数

• 额定输出转矩：600 N·m




• 输出转速：0.5 / 1 / 1.5 / 2 / 3 / 4 r/min 多档可选




• 配套电机功率：0.18~0.75 kW（随转速档递增）




• 最大阀杆直径：42 mm




• 电源：常规三相 380V/50Hz；可选三相 660V/415V、单相 220V/110V




• 环境温度：-20~+60℃（特殊订货 -40~+80℃）




• 防护等级：IP55（特殊订货 IP65/IP67）




• 工作制：短时 10 分钟（特殊订货 30 分钟）




• 防爆等级：可选 ExdⅠ / ExdⅡBT4




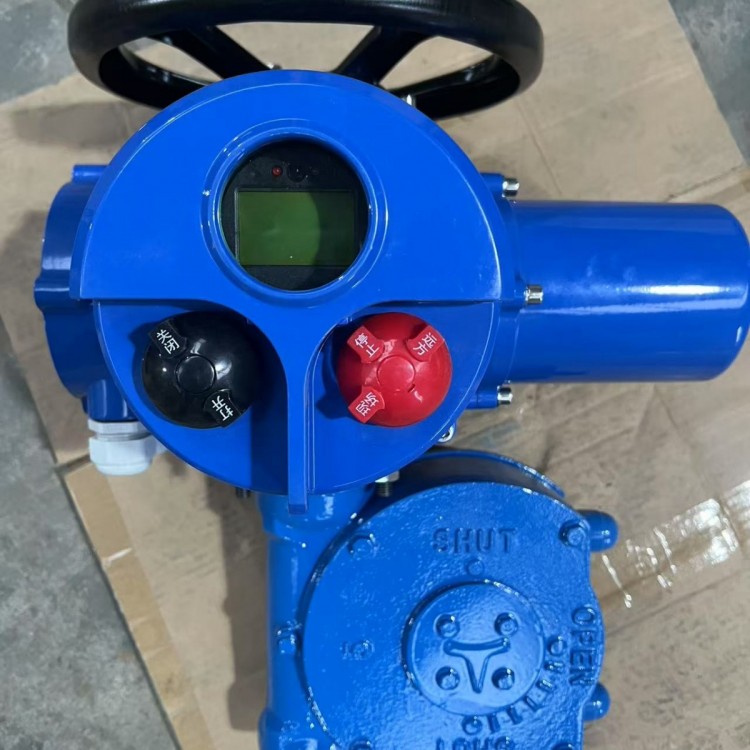

控制方式

分为开关型与调节型两类：开关型集成了接触器、限位微动开关与开度指示，支持远方/就地切换；调节型可接受 4-20mA 模拟信号实现连续调节，可选配 Modbus RTU 等工业总线，满足 S5 工作制、负载持续率 10%、动作次数 630 次/小时的运行要求。

适用工况与领域

适用于水、蒸汽、油品、弱酸碱介质及含尘气体等管路，广泛应用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂及污水处理等行业的大型流体控制与过程自动化系统。
