扬州部分回转户外开关型阀门电动装置DQW10

扬州 DQW10 户外开关型部分回转阀门电动装置产品说明

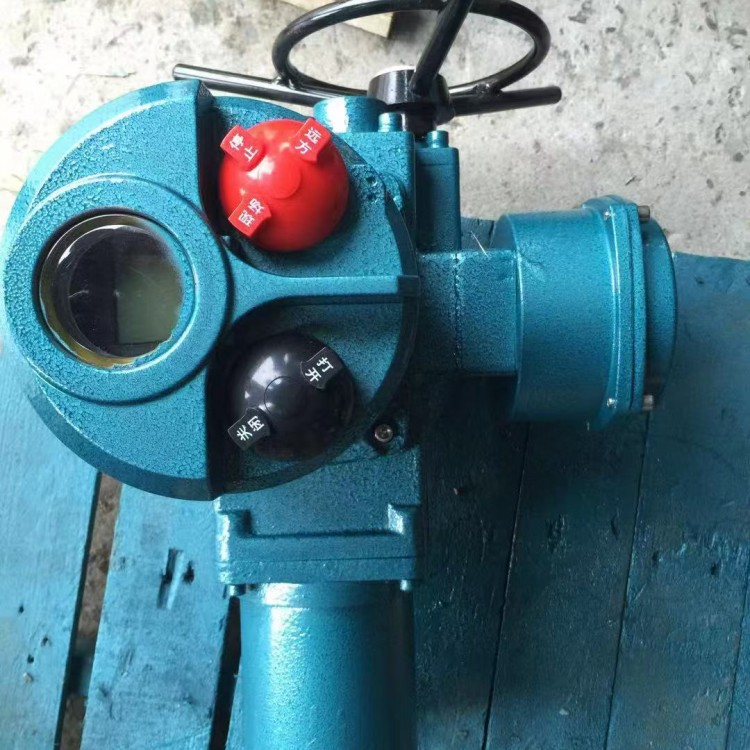

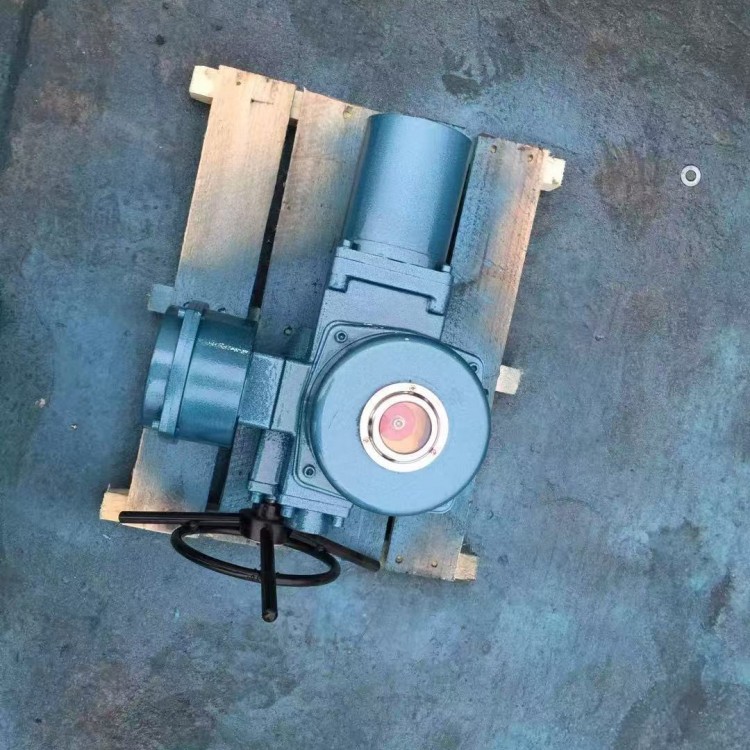

DQW10 户外开关型阀门电动装置是扬州纬沃主打的部分回转电动执行机构（俗称"电动头"），专为驱动球阀、蝶阀、旋塞阀及风门、挡板门等作 90° 回转的阀门而设计，是工业管道系统实现远距离控制、现场操作与集控自动化的关键驱动单元。

技术参数

• 型号释义：DQW 表示部分回转电动装置，10 表示额定输出转矩 10 kgf·m（即 100 N·m）




• 输出转速：常规 0.5 / 1 r/min（特殊可达 1.5~4 r/min）




• 最大阀杆直径：28 mm，手动速比 88




• 电机功率：0.06~0.09 kW，额定电流 0.48~0.60 A




• 电源：常规三相 380V/50Hz；可选 660V、415V、单相 220V/110V（50/60Hz）




• 防护等级：IP55（特殊订货 IP65、IP67）




• 工作环境：温度 -20~+60℃（特殊订货 -40~+80℃），相对湿度 ≤95%（25℃ 时）




• 工作制：短时 10 分钟（特殊订货 30 分钟）




结构特点

装置采用一体化结构设计，由阀门专用三相异步电动机、少齿差行星减速机构、转矩控制机构、行程控制机构、开度指示机构及半自动手—电动切换机构组成。产品具有以下核心优势：

1. 防尘防水防轻腐蚀，户外型适用于无易燃易爆和强腐蚀性介质的场所；




2. 转矩控制可靠，重复精度 ≤10%，调节方便；




3. 行程控制精准，开向与关向可配装各 2~4 只微动开关，位置重复偏差 ≤1°；




4. 半自动手电动切换，结构简单、操作轻便，低速挡切换可靠；




5. 机械式阀位指示器，可现场直读阀门开度；




6. 起动转矩大、转动惯量小，配机械限位与电气双重保护。




工作原理

装置接收控制室指令，驱动电机经直齿轮与少齿差行星轮两级减速后，将动力传递至输出盘完成 90° 回转，从而带动阀门启闭。当输出轴转矩达到整定值，蜗杆轴向位移触发凸轮使微动开关动作切断电源，实现过矩保护；凸轮轴与输出盘同步转动，到达预设行程位置时切断电机电源，完成行程控制。

应用领域

DQW10 广泛应用于电力、冶金、石油、化工、建材、环保、食品、制药、造纸、楼宇自控等行业的给排水、暖通空调、烟气脱硫等系统，特别适合对球阀、蝶阀、风门等角行程阀门进行远程开关控制与集中调度。
