焊接式波纹管

在现代热力管道与工业管网系统中，管道因热胀冷缩产生的轴向位移若无法得到有效吸收，极易引发管系应力集中甚至结构破坏。无约束焊接式波纹管作为一种高效的柔性补偿元件，凭借其独特的结构设计和安装便捷性，在现代管道工程中发挥着关键作用。它通过自身波纹管的弹性变形，有效吸收管道因温度变化、机械振动或地基沉降引起的位移，从而保护管道及连接设备的安全运行。

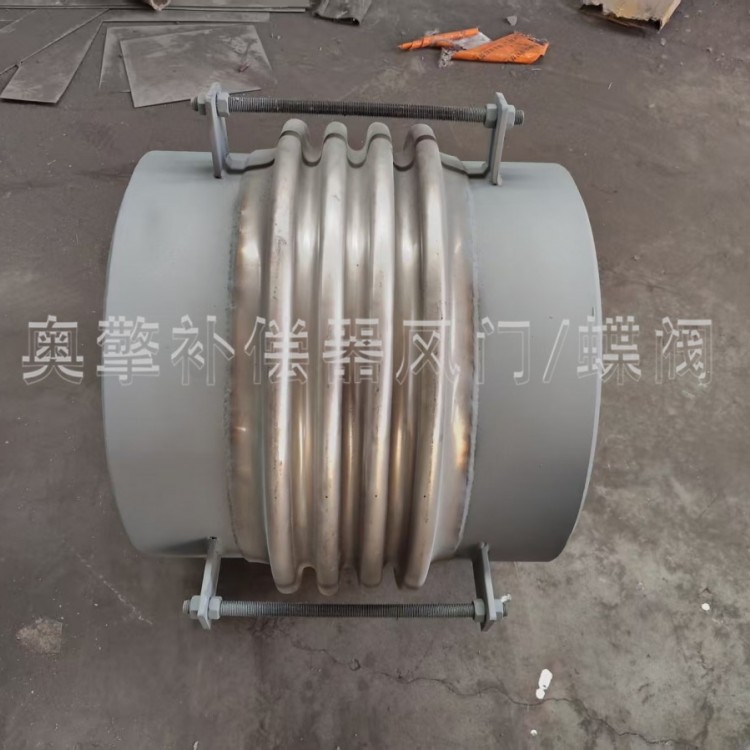

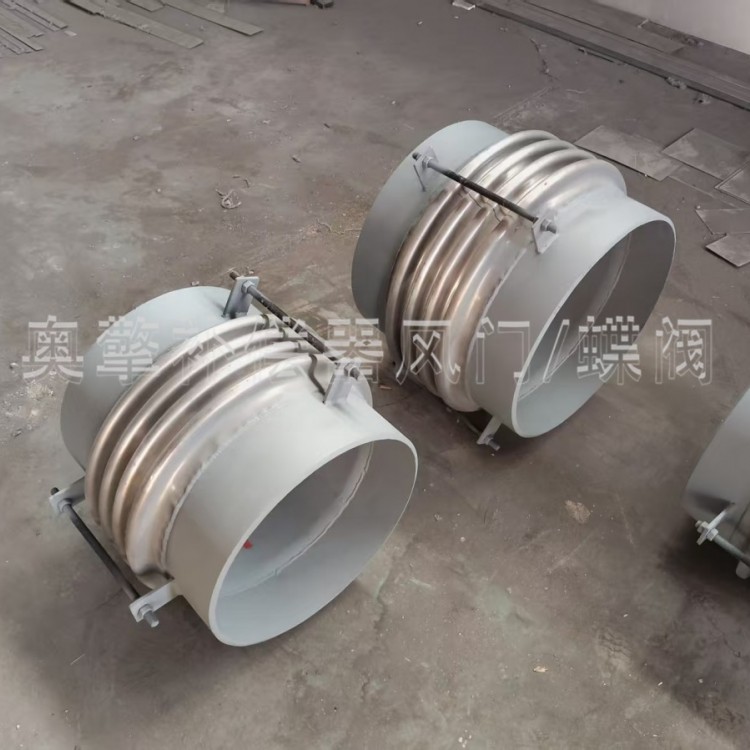

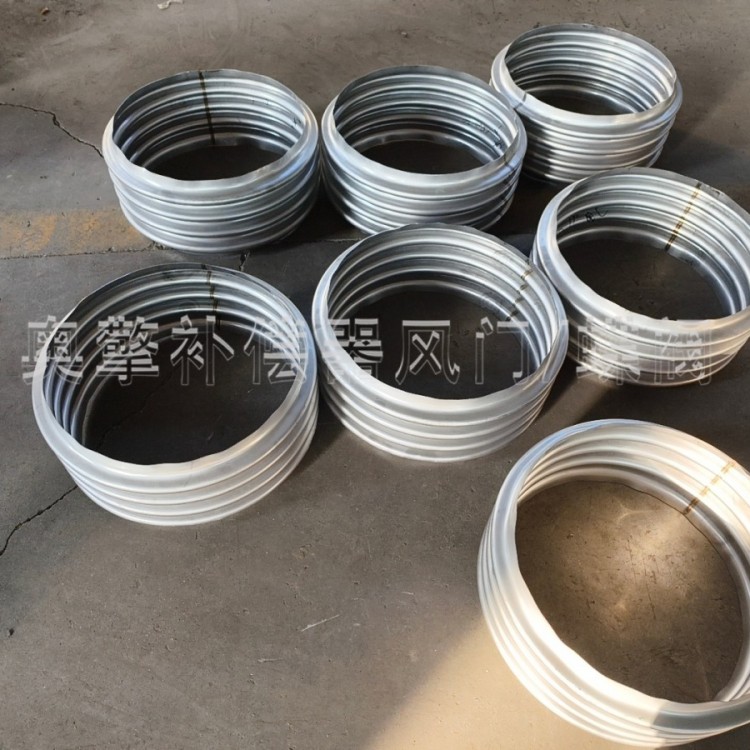

无约束焊接式波纹管的核心结构通常由不锈钢波纹管、端管以及坚固的外保护壳等部件组成。与传统的轴向型补偿器不同，它突破了以往对导向支架间距的严格限制（如传统的4D、14D约束），具备强力的自导向能力和超强的抗弯能力。这种设计不仅消除了传统补偿器易发生的扭弯和失稳等常见问题，还大大方便了管道的保温施工。

在连接方式上，无约束焊接式波纹管采用焊接端部与管道直接相连，形成一体化的无缝密封结构。这种连接方式不仅提高了管系的耐压和耐温性能，还省去了法兰连接可能带来的泄漏风险。同时，其内部通常会设置导流筒，以防止介质中的泥沙沉积在波纹管的凹槽中，并减少高速流体对波纹管本体的直接冲刷。

无约束焊接式波纹管在工程应用中的显著优势在于大幅简化了管道支架的设计。由于其具备自导向功能，导向支架的间距和安装位置均可根据实际工程需要进行灵活调节，不再受限于传统的刚性约束标准。然而，需要注意的是，无约束型补偿器本身不具备承受内压推力（盲板力）的能力，该推力必须由管道上的固定支座来承担。

因此，在布置无约束焊接式波纹管时，必须严格遵循受力分析原则。两个固定支座之间仅能布置一个无约束补偿器，以确保该区段的热膨胀由该补偿器完全吸收。同时，固定支座必须具有足够的强度和刚度，以承受管道内压产生的巨大推力，防止管系失稳。此外，水压试验必须在固定支架安装完毕且达到足够强度后方可进行，以避免试压时补偿器承受过大的推力导致管道被推走。

为确保无约束焊接式波纹管的长期可靠运行，规范的施工与安装至关重要。在焊接过程中，应严格控制热输入，避免波纹管本体受到电弧损伤或飞溅污染。对于奥氏体不锈钢材质的波纹管，还需特别注意环境中的氯离子含量，防止发生应力腐蚀开裂。

在安装方向上，若补偿器带有导流筒，必须确保其迎着介质流向安装，以保证流体平稳输送并防止杂质进入波纹间隙。此外，无约束膨胀节可像一段短管一样直接安装于管道中，无需像传统补偿器那样进行复杂的预拉伸或预压缩操作，这极大降低了安装难度和施工成本。通过科学的选型、严谨的受力评估与规范的安装维护，无约束焊接式波纹管将为各类复杂管网系统提供安全、稳定的柔性连接保障。
