金属补偿器

在现代工业的庞大脉络中，大口径圆形管道承担着输送高温蒸汽、烟气及各类关键介质的核心任务。然而，随着管径的增大，管道因温度变化产生的热胀冷缩量以及介质内压带来的推力也呈几何级数增加。大口径圆形金属补偿器作为管系中的关键柔性元件，其科学的选型与严谨的受力分析，直接关系到整个管网系统的安全与稳定运行。

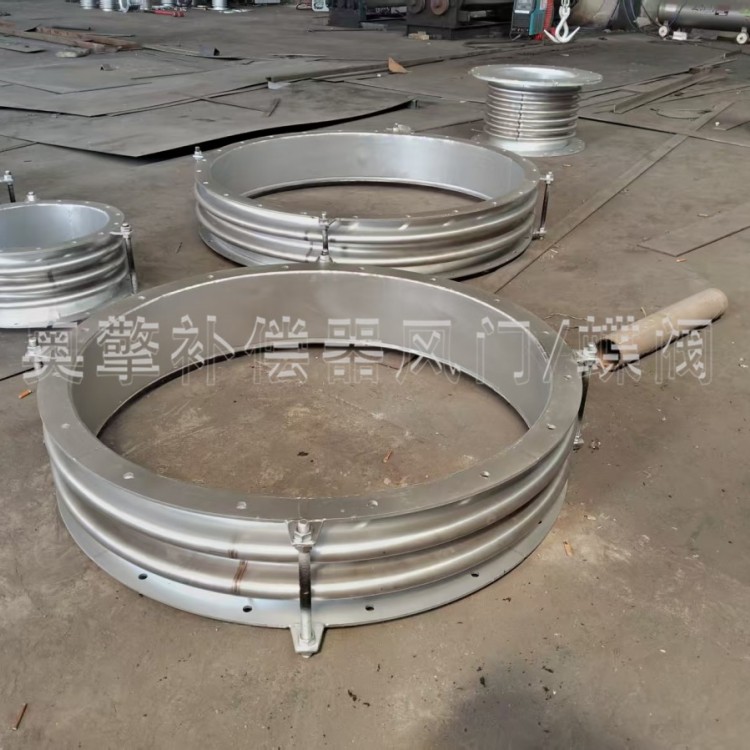

大口径圆形金属补偿器（也称大口径波纹膨胀节）的核心功能在于通过波纹管的弹性变形来吸收管道的多维位移。由于管径较大，其波纹管通常采用多层薄壁金属结构，这种设计不仅提升了整体的承压能力，还赋予了补偿器良好的柔韧性。在实际工况中，它能够精准吸收因热胀冷缩产生的轴向伸缩、横向错位以及角向偏转。对于部分超大口径或复杂走向的管系，还可采用复式拉杆型结构，通过坚固的大拉杆限制波纹管的过度变形，确保其在承受较大外力时依然能够稳定工作，有效化解了安装误差或地基沉降带来的破坏性应力。

在大口径管道的受力分析中，介质内压产生的盲板力（轴向推力）是工程设计必须面对的难题。若该推力全部传递给固定支架，将导致土建成本剧增甚至支架失效。大口径圆形金属补偿器通过合理的结构设计，能够有效平衡或引导这部分受力。例如，配备大拉杆的补偿器能够承受内压推力，使固定支架仅需承受补偿器的弹性反力和管道自重，大幅简化了支撑系统的设计。此外，在选型阶段，必须根据管道的线膨胀系数、运行温差及管段长度，精准核算轴向补偿量并预留合理的余量。同时，需严格匹配固定支架与导向支架，确保补偿器在安全范围内进行柔性形变，避免因侧向失稳导致波纹管受损。

要让大口径圆形金属补偿器真正发挥效能，合理的选型与规范的施工是不可或缺的前提。选型前必须全面评估管内的流通介质、设计压力、运行温度及大口径管道的具体尺寸。若介质具有腐蚀性或处于高温环境，应选用316L或镍基合金等耐蚀、耐高温材质；对于含固体颗粒的介质，则需考虑加装导流筒或防磨套筒。在安装环节，需确保波纹管不受外力扭曲，严禁依靠补偿器变形来配合管道的安装偏差。系统试压时，应对次固定管架进行加固，并在试压后迅速排干积水。通过科学的选型、严谨的受力评估与规范的安装维护，大口径圆形金属补偿器将为大型工业管网构筑起一道可靠的柔性防线。

(由于产品定制规格不同 以上价格仅供参考 详情请联系客服或致电)
