316L不锈钢 BA卡套弯头 半导体 特气管件弯头三通 卡套变径接头大小头
卡套接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于*、防爆和高空作业，并能焊接不慎带来的弊端。它是炼油、化工、食品、制、仪器仪表等系统自控装置管路中的一种较为的连接件。适用于油、气、水等介质管路连接。
配管:Φ4~Φ42的普通级精度无缝钢管
锥管螺纹:ZG,G,NPT等
一、核心结构
标准由 3 大件组成，双卡套多 1 个后卡套：
1. 接头体：内置标准 24° 精密内锥面，与卡套外锥贴合形成一道金属密封；分直通、弯头、三通、四通、穿板、终端螺纹等型式。
2. 卡套：核心密封件，分单卡套 / 双卡套；前端锋利内刃，拧紧后切入钢管外壁，形成环形咬合槽。
3. 锁紧螺母：螺纹传递轴向推力，挤压卡套沿锥面收缩变形。
4. 双卡套细分：
o 前卡套：主密封，贴合接头锥面 + 咬管密封；
o 后卡套：支撑防滑、吸收振动、二次夹持钢管
o 二、工作密封原理
o 预装：螺母、卡套套在无缝钢管外侧，钢管插入接头体锥底；
o 旋紧螺母产生轴向推力，卡套沿 24° 锥面向前滑动；
o 双重密封成型：
§ 外密封：卡套外锥与接头内锥紧密贴合，金属硬密封；
§ 内密封：卡套内刃均匀咬入钢管外壁 0.2~0.3mm，形成环形锁槽，牢牢固定管道、杜绝渗漏；
o 双卡套额外补偿：后卡套弹性形变抵消热胀冷缩、管路振动间隙，长期零泄漏。
o 关键优势：全程不用生料带、密封胶、焊接，无焊渣、无杂质污染管路，适配高纯介质、真空系统。
o 三、两大主流类型对比
o 1. 单卡套接头
o 结构：仅 1 片卡套，密封、夹持一体完成；
o 承压：≤45MPa，多用于中低压液压、普通气动；
o 优缺点：结构简单、成本低；容错率低，扭矩控制要求高，强振动 / 大温差易渗漏，重复拆装次数少（3~6 次）；
o 适用：机床液压、低压冷却水、静态普通油路。
o 2. 双卡套接头（仪表 / 高压主流）
o 结构：前后两片卡套分工，密封、夹持分离；
o 承压：63MPa，真空、高压、强振工况通用；
o 优缺点：抗振动、耐温变，轻微管壁划痕不影响密封，可多次拆装，泄漏风险极低；成本更高；
o 适用：石油化工、仪器仪表、氢能、半导体、电厂自控、高压气体管路（行业标准优先推荐）。

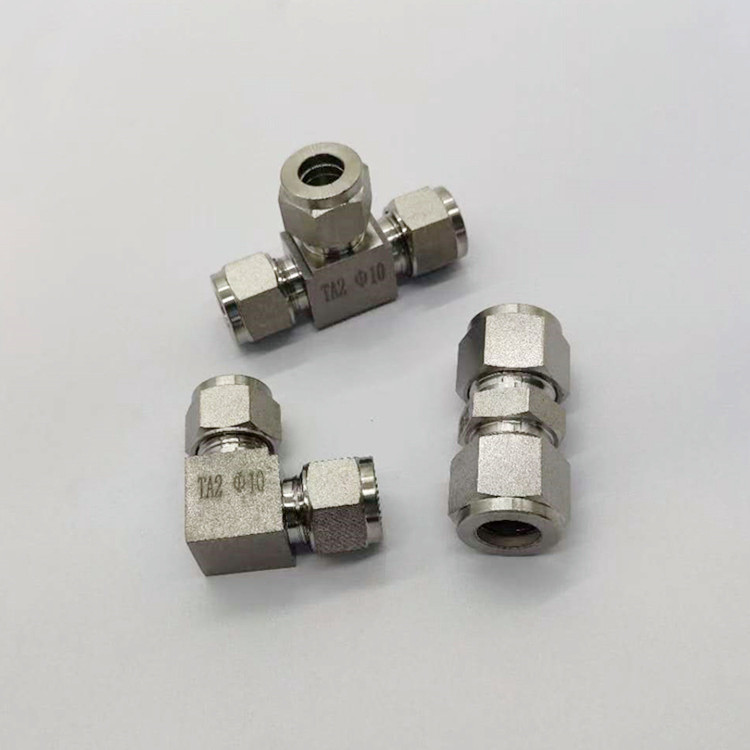

o 四、常见接头型式（按用途分类）

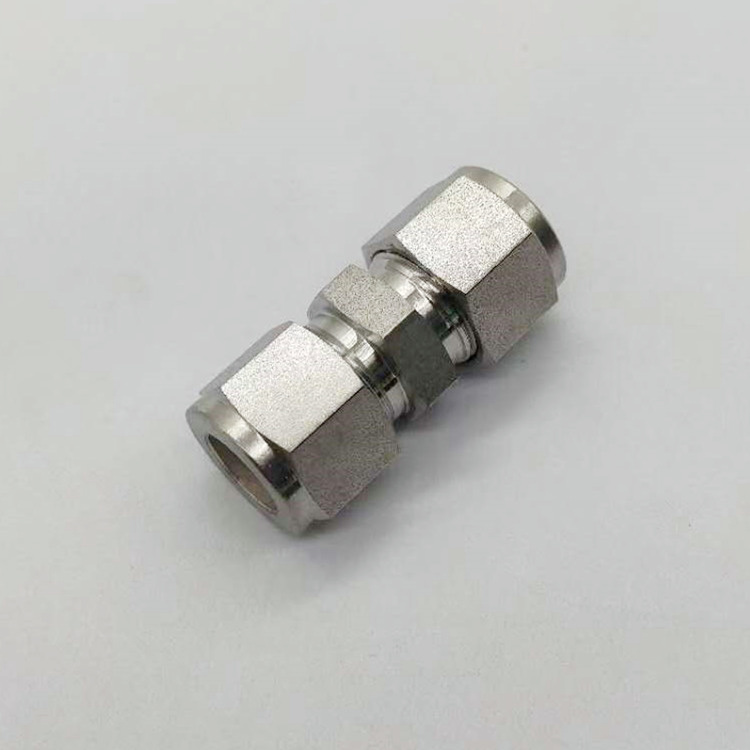

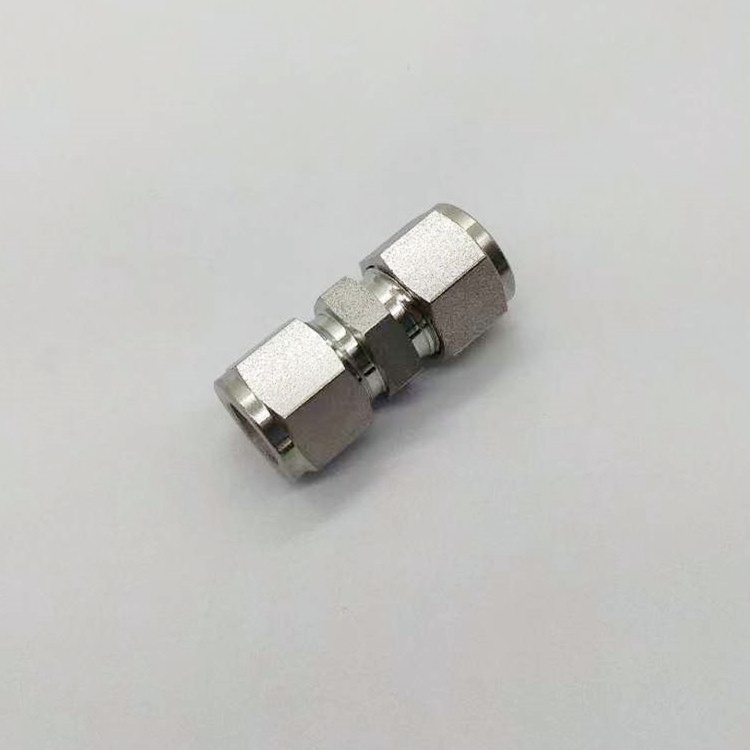

o 直通：连接两段同径钢管；穿板直通用于箱体穿墙管路；
o 终端直通：一端卡接管，一端外螺纹 / 内螺纹接阀门、泵体；

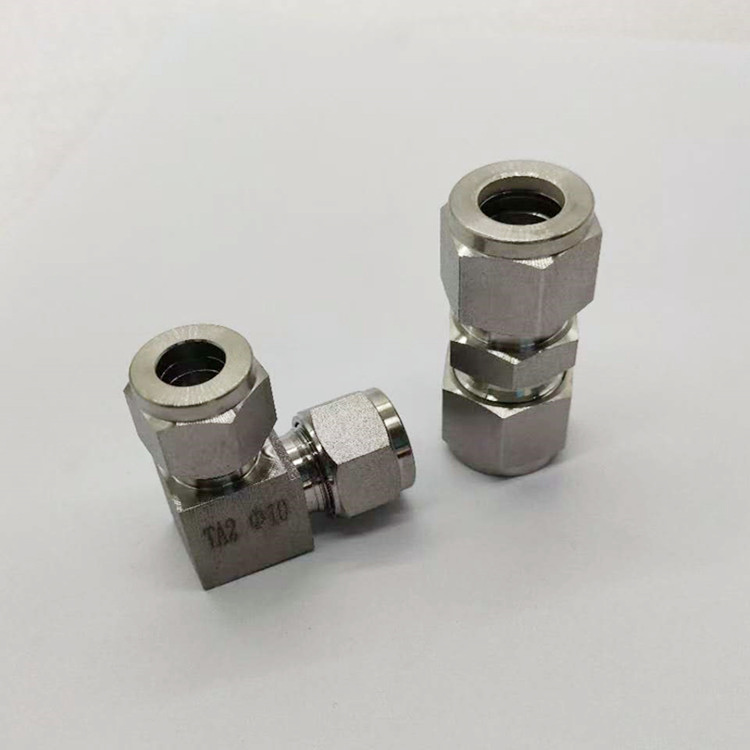

o 直角弯头 90°：管路转向；可调向弯头可自由旋转螺纹端；
o 三通：一分两路，等径三通、变径三通；
o 四通：四路管路分流 / 汇集；
o 变径接头：不同外径钢管过渡连接；
o 卡套球阀、针阀：带卡套接口的一体式切断阀。
